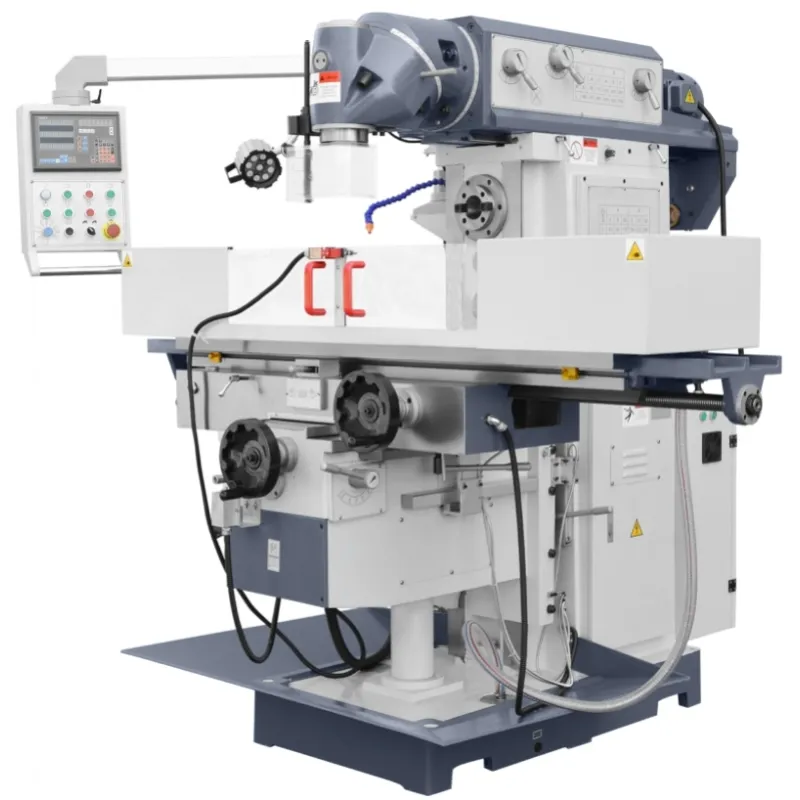

Die Universalfräsmaschine UWF 150 ist eine fortschrittliche Werkzeugmaschine, die die Präzision von Servomotoren für die X-, Y- und Z-Achse mit einem unabhängigen Antrieb des Vertikalkopfes verbindet. Dank des Handrads zur präzisen Werkzeugpositionierung und der gleichmäßigen Bewegung bietet die Maschine eine hohe Präzision bei unterschiedlichen Fräsarbeiten. Die solide und massive Konstruktion sorgt für Stabilität und Langlebigkeit und eignet sich für Aufgaben mit hohen Anforderungen an die Bearbeitungsqualität. Die gleichzeitige Bewegung mehrerer Achsen sowie die automatische Schmierung erhöhen die Effizienz und Produktivität.
Universalfräsmaschine UWF 150 SERWO ist eine industrielle Fräsmaschine für Metall für die präzise und effiziente Bearbeitung von Werkstücken unterschiedlicher Größe. Servoantriebe in allen Achsen, der Arbeitstisch mit 1600x360mm, die Spindeln ISO50 sowie der Vertikalkopf mit räumlicher Einstellmöglichkeit bieten ein breites Anwendungsspektrum in Werkzeugbaubetrieben, Produktionsbetrieben und Instandhaltungsabteilungen.
Die UWF 150 SERWO wurde als professionelle Fräsmaschine mit Servoantrieb für Aufgaben entwickelt, die eine präzise Steuerung der Tischbewegung erfordern. Der maximale Verfahrweg von 1300x320x460mm in den Achsen X/Y/Z ermöglicht die Bearbeitung großer Werkstücke, während die Vorschübe von 30-750/20-500/15-375mm/min eine Anpassung der Arbeitsbewegung an Materialart, Werkzeug und Bearbeitungsaufgabe ermöglichen.
Der Einsatz von Servoantrieben in allen Achsen verbessert die Kontrolle der Positionierung und erleichtert die Ausführung wiederholbarer Arbeitsbewegungen. Das Drehmoment des Servomotors von 15Nm gewährleistet entsprechende Antriebsparameter für den Vorschub bei der professionellen Zerspanung.
Die Maschine verwendet eine Vertikal- und Horizontalspindel mit Kegel 7:24 ISO50. Die Vertikalspindel wird von einem Motor mit 4,5kW angetrieben, die Horizontalspindel von einem Motor mit 5,5kW. Der Drehzahlbereich beträgt (12) 60-1750U/min für die Vertikalspindel sowie 60-1800U/min für die Horizontalspindel, wodurch die Drehzahl an Werkzeugdurchmesser und zu bearbeitendes Material angepasst werden kann.
Die trapezförmigen Führungen der X-Achse sowie die breiten Rechteckführungen der Y-/Z-Achsen bilden ein stabiles Führungssystem für die Arbeitseinheiten. Kugelumlaufspindeln in allen Achsen unterstützen die Wiederholgenauigkeit der Bewegung, während die Zentralschmieranlage die Führungen regelmäßig mit Schmierstoff versorgt und den Wartungsaufwand reduziert.
Der schwenkbare und verstellbare Oberarm sowie der 3D-Vertikalkopf erweitern die Möglichkeiten zur Positionierung der Spindel. Dadurch können Flächen in unterschiedlichen Winkeln bearbeitet und häufige Umspannvorgänge des Werkstücks reduziert werden. Damit erfüllt die UWF 150 SERWO die Anforderungen an professionelle Universalfräsmaschinen für wechselnde Produktionsaufgaben.
Die Kombination aus Servoantrieben, digitaler 3-Achsen-Anzeige und großen Vorschubbereichen ermöglicht eine präzise Kontrolle der Arbeitsbewegung. Der Auslegerverfahrweg von 550mm, der Abstand der Spindel zur Tischoberfläche von 196-656mm sowie der Abstand der Horizontalspindel zum Tisch von 20-480mm ermöglichen die Anpassung des Arbeitsraums an die Werkstückgeometrie und die verwendete Werkzeugausrüstung.
Die Universalfräsmaschine UWF 150 SERWO eignet sich für Metallbearbeitungsbetriebe, Werkzeugbaubetriebe, Reparaturwerkstätten, Instandhaltungsabteilungen sowie für die Einzel- und Kleinserienfertigung. Sie kann zum Fräsen von Flächen, Nuten, schrägen Flächen sowie von Werkstücken eingesetzt werden, die eine Bearbeitung in vertikaler und horizontaler Anordnung erfordern. Es handelt sich um eine professionelle Metallbearbeitungsmaschine für Anwender, die eine hohe Flexibilität der Einstellungen und präzise Vorschübe erwarten.
| Technische Parameter | |
|---|---|
| TISCHABMESSUNGEN | 1600x360mm |
| MAX. TISCHVERFAHRWEG (XYZ) | 1300x320x460mm |
| TISCHVORSCHUB (XYZ) | 30-750/20-500/15-375mm/min |
| SPINDELAUFNAHME | 7:24 ISO50 (H) 7:24 ISO 50(V) |
| AUSLEGERVERFAHRWEG | 550mm |
| ABSTAND DER SPINDEL ZUR TISCHOBERFLÄCHE | 196-656mm |
| ABSTAND DER HORIZONTALSPINDEL ZUM TISCH | 20-480mm |
| SPINDELDREHZAHL | (12) 60-1750(V) 60-1800(H)U/min. |
| LEISTUNG HORIZONTALMOTOR | 5,5kW |
| LEISTUNG VERTIKALMOTOR | 4,5kW |
| SERVOMOTOR | 15Nm |
| ABMESSUNGEN | 1800x2100x2000mm |
| GEWICHT | 2885kg |
Die Kombination aus Servoantrieben, zwei ISO50-Spindeln, großem Tisch und umfangreichem Arbeitsraum macht die UWF 150 SERWO für anspruchsvolle industrielle Anwendungen geeignet. Kontaktieren Sie einen CORMAK-Berater, um Werkzeugausrüstung und Maschinenkonfiguration an die Art der Werkstücke, Materialien und geplanten Fräsprozesse anzupassen.
