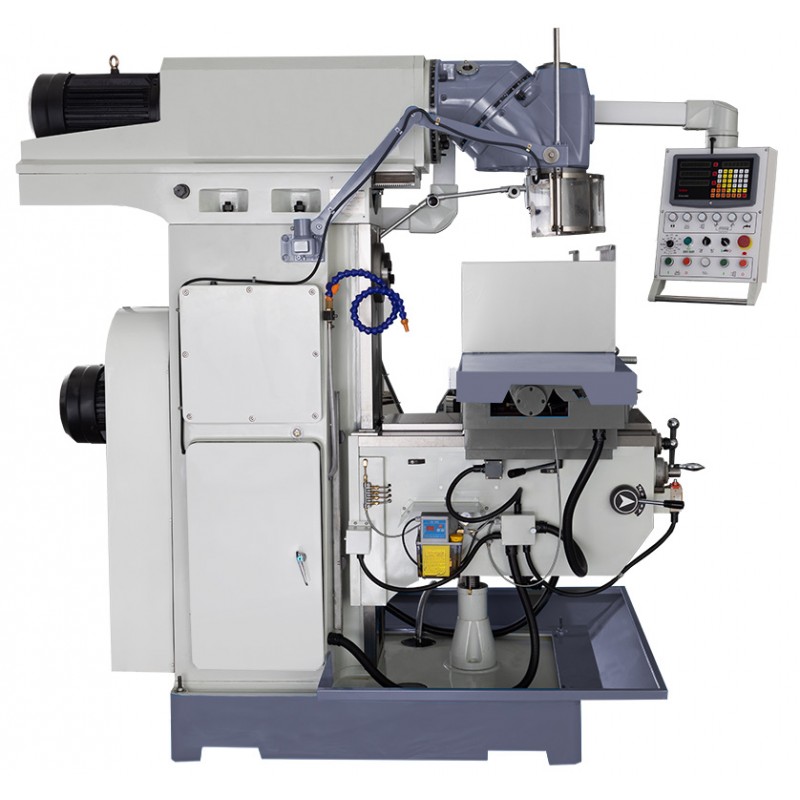

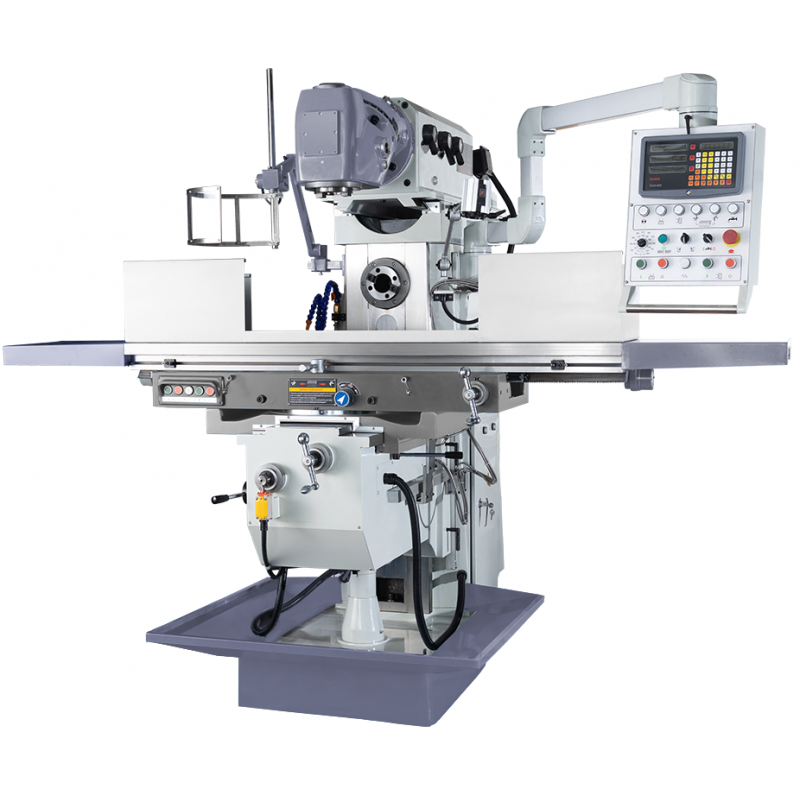

Konsolfräsmaschine FU1700 ist eine außergewöhnliche Maschine mit robuster Konstruktion. Durch den Einsatz von Servomotoren und Kugelgewindetrieben in allen Achsen bietet sie hohe Präzision und Effizienz. Zusätzliche Ausstattungsmerkmale wie der universelle Schwenkkopf, die Zentralschmierung und die LED-Leuchte sorgen für eine einfache und komfortable Bedienung. Diese Maschine ist auch für anspruchsvolle Aufgaben ausgelegt.
Konsolfräsmaschine FU1700 ist eine industrielle Fräsmaschine für Metall zur präzisen Bearbeitung von Werkstücken, die große Verfahrwege, eine stabile Tischführung und eine flexible Einstellung des Fräskopfes erfordern. Die Konstruktion mit Servoantrieben in drei Achsen, einem Tisch mit 1800x400mm und zwei Spindeln ermöglicht ein breites Spektrum an Fräsarbeiten in der Einzel-, Kleinserien- und Werkstattfertigung.
Die FU1700 wurde für professionelle Zerspanungsbetriebe entwickelt, die von einer Maschine sowohl eine entsprechende Steifigkeit als auch einen großen Bereich technologischer Einstellmöglichkeiten erwarten. Achs-Servomotoren ermöglichen eine stufenlose Änderung des Vorschubs in den Achsen X, Y und Z, sodass der Bediener die Arbeitsbewegung präzise an Material, Werkzeug und Art der jeweiligen Bearbeitung anpassen kann.
Die Tischverfahrwege von 1300/450/600mm in den Achsen X/Y/Z ermöglichen die Bearbeitung von Werkstücken mit großen Abmessungen. Der große Arbeitstisch und die T-Nuten ermöglichen eine stabile Befestigung von Werkstücken, Schraubstöcken und zusätzlicher Werkzeugausstattung. Diese Parameter ermöglichen den Einsatz der FU1700 als universelle Werkzeugmaschine in Betrieben, die Universalfräsmaschinen für unterschiedliche Produktionsaufgaben einsetzen.
Der universelle Fräskopf kann in zwei Ebenen geschwenkt werden. Die Kombination beider Einstellbereiche ermöglicht es, das Werkzeug im passenden Winkel zur bearbeiteten Fläche auszurichten und effizient zwischen vertikaler und horizontaler Bearbeitung zu wechseln. Diese Lösung erweitert das Spektrum der möglichen Bearbeitungen, ohne dass eine separate Werkzeugmaschine erforderlich ist.
Die vertikale Spindel arbeitet im Bereich von 50-1520U/min, die horizontale Spindel im Bereich von 60-1850U/min. Zwölf Drehzahlstufen für jede Spindel ermöglichen die Anpassung der Drehzahl an den Werkzeugdurchmesser und die Anforderungen des Bearbeitungsprozesses. Die ISO50-Kegel sind für die Arbeit mit Werkzeugaufnahmen ausgelegt, die in professionellen Fräsmaschinen für Metall eingesetzt werden.
Der Vorschub in den Achsen X und Y kann im Bereich von 25~800mm/min und in der Z-Achse im Bereich von 8~267mm/min geregelt werden. Das Drehmoment des Servoantriebs beträgt 12N.m. Diese Parameter ermöglichen eine geeignete Einstellung der Arbeitsbewegung sowohl bei der Schruppbearbeitung als auch bei präziseren Schlichtoperationen.
Der Verfahrweg des Oberarms von 700mm sowie der Abstand der vertikalen Spindel zum Tisch von 200-850mm ermöglichen die Anpassung des Arbeitsraums an die Höhe des Werkstücks, die Werkzeuglänge und die eingesetzte Werkzeugausstattung.
Die Konsolfräsmaschine FU1700 ist für Produktionsbetriebe, Werkzeugbaubetriebe, Reparaturwerkstätten, Instandhaltungsabteilungen sowie Unternehmen für Einzel- und Kleinserienbearbeitung vorgesehen. Sie kann zum Fräsen von ebenen Flächen, Nuten, schräg angeordneten Flächen sowie von Werkstücken eingesetzt werden, die den Einsatz der vertikalen oder horizontalen Spindel erfordern. Sie ist eine Lösung für Unternehmen, die von einer Universalfräsmaschine für Metall einen großen Arbeitsbereich und einen breiten Einstellbereich der Parameter erwarten.
| Tischabmessungen | 1800x400mm |
| Tischverfahrwege (X/Y/Z) | 1300/450/600mm |
| Vorschubgeschwindigkeit X-Achse | 25~800mm/min |
| Vorschubgeschwindigkeit Y-Achse | 25~800mm/min |
| Vorschubgeschwindigkeit Z-Achse | 8~267mm/min |
| Spindelkegel | 7:24 IS050 (H) 7:24 IS050 (V) |
| Verfahrweg des Oberarms | 700mm |
| Abstand der vertikalen Spindel zum Tisch | 200-850mm |
| Abstand der horizontalen Spindelachse zur Oberfläche des Oberarms | 200mm |
| Drehzahlbereich | 50-1520 (Vertikal) U/min 60-1850 (Horizontal) U/min |
| Anzahl der Spindeldrehzahlstufen | 12/12 |
| T-Nuten (Anzahl/Breite/Abstand) | 3/18/100mm |
| Leistung des Spindelmotors | 5,5 (Horizontal) 7,5 (Vertikal) kW |
| Drehmoment des Vorschub-Servoantriebs | 12N.m |
| Gesamtabmessungen | 2245×2100×2000mm |
| Gewicht | 3.580kg |

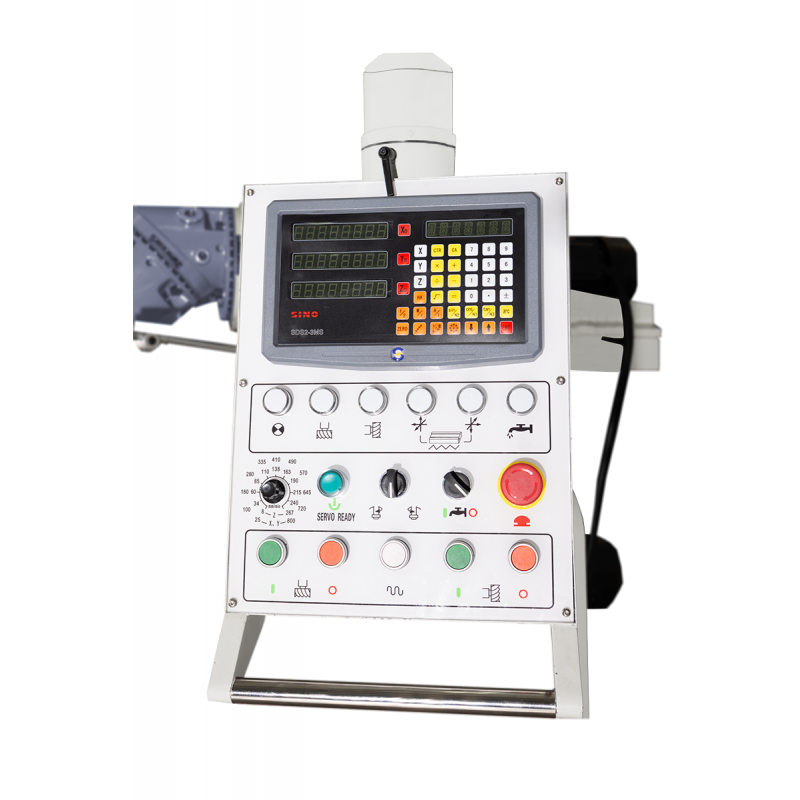

Die verfügbare Ausstattungskonfiguration ermöglicht die Anpassung der FU1700 an die Besonderheiten des technologischen Prozesses, die Art der Werkzeugaufnahme und die Anforderungen des Bedieners. Elemente wie Digitalanzeige, Kühlung oder Zentralschmierung erweitern die Funktionalität des Arbeitsplatzes und erleichtern die Arbeitsorganisation.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Die Kombination aus großem Arbeitsraum, servogesteuerten Vorschüben, zwei Spindeln und einem schwenkbaren Fräskopf ermöglicht es der FU1700, ein breites Spektrum an Prozessen an einem Arbeitsplatz abzudecken. Die Maschine ist für Anwender vorgesehen, die von industriellen Fräsmaschinen für Metall flexible Einstellmöglichkeiten, eine stabile Konstruktion und die Möglichkeit zur Bearbeitung großer Werkstücke erwarten.
Kontaktieren Sie einen CORMAK-Berater, um die passende Ausführung der FU1700 sowie die für die zu bearbeitenden Materialien, Werkstückgeometrien und geplanten technologischen Operationen geeignete Ausstattung auszuwählen.
