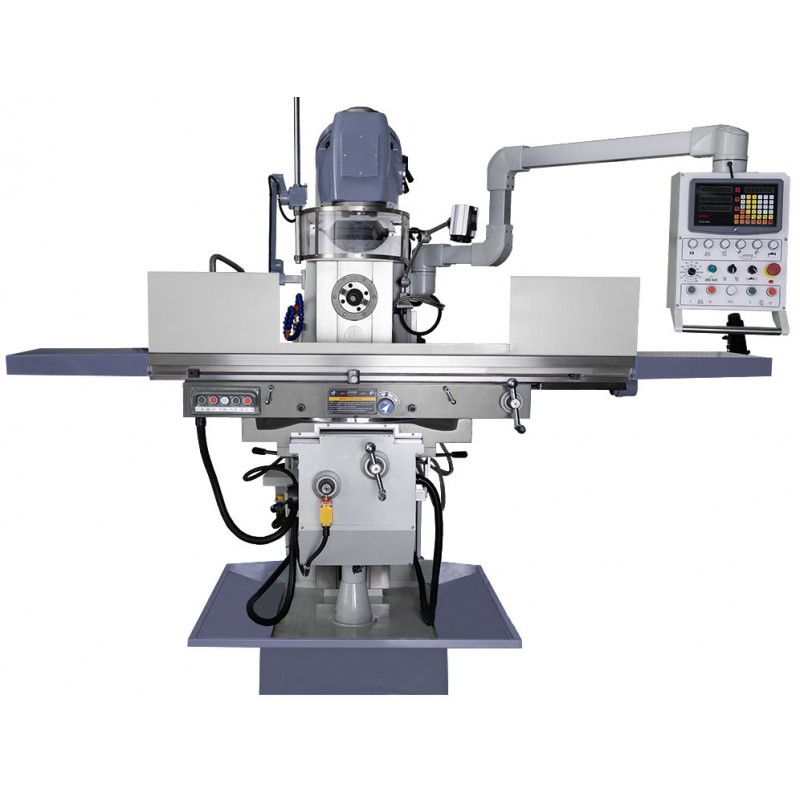

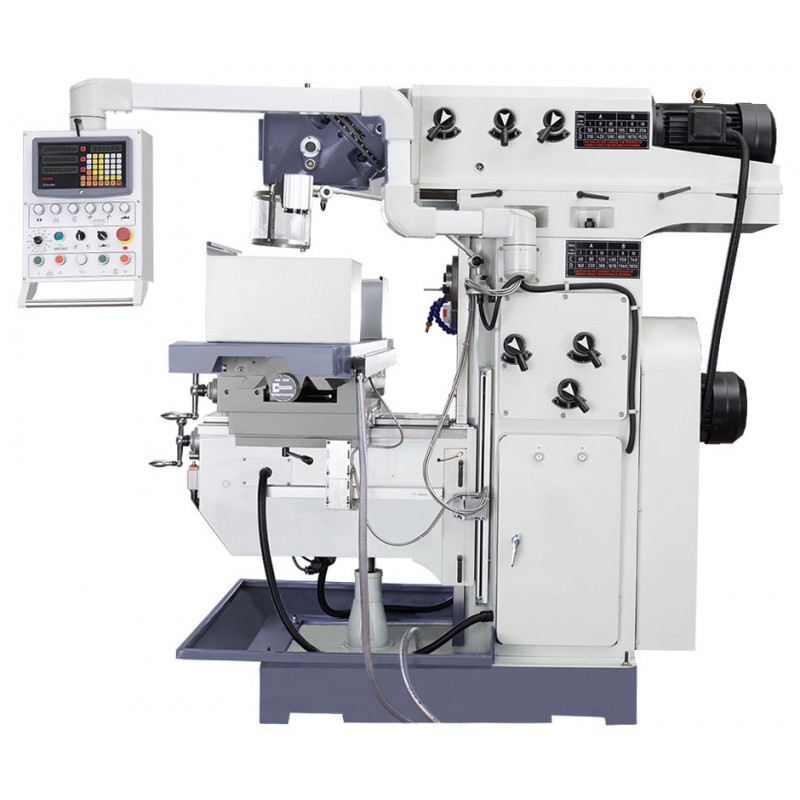

Konsolfräsmaschine FU1800

Konsolfräsmaschine FU1800 ist eine professionelle Fräsmaschine für Metall zur präzisen Bearbeitung großformatiger Werkstücke. Der Arbeitstisch mit 1800x400mm, Servoantriebe für den Vorschub in drei Achsen sowie zwei Spindeln – vertikal und horizontal – bieten vielseitige technologische Möglichkeiten in der Einzel- und Kleinserienfertigung, in Werkzeugbaubetrieben und Instandhaltungsabteilungen.

Konsolfräsmaschine FU1800 – präzise Bearbeitung mit Servoantrieben in den Achsen X, Y und Z

Die FU1800 verbindet die Möglichkeiten industrieller Universalfräsmaschinen mit einem umfangreichen Vorschubsystem. Leistungsstarke Servomotoren ermöglichen eine stufenlose Regelung der Vorschubgeschwindigkeit, sodass der Bediener die Bewegungsparameter des Tisches präzise an Werkzeug, Material und Art der jeweiligen Bearbeitungsoperation anpassen kann. Die Verfahrwege von 1300/450/600mm in den Achsen X/Y/Z ermöglichen die Bearbeitung großer Werkstücke sowie die Durchführung vieler Arbeitsschritte ohne häufiges Umspannen.

Ein wesentliches Konstruktionselement ist der universelle Fräskopf, der in zwei Ebenen schwenkbar ist. Diese Lösung ermöglicht eine Änderung der Bearbeitungskonfiguration sowie die Einstellung des Kopfes im erforderlichen Winkel. Zwei Spindeln – vertikal und horizontal – erweitern den Einsatzbereich der Maschine beim Fräsen von ebenen Flächen, Nuten, Winkelflächen sowie Werkstücken, die einen Werkzeugzugang aus unterschiedlichen Richtungen erfordern.

Hauptvorteile der Fräsmaschine FU1800

• Servoantriebe der X-, Y- und Z-Achse – stufenlose Vorschubregelung und präzise Führung des Tisches.
• Tisch 1800x400mm – große Fläche zum Spannen von Werkstücken und Vorrichtungen.
• Verfahrwege 1300/450/600mm – ermöglicht die Bearbeitung von Werkstücken mit großen Abmessungen.
• Zwei ISO50-Spindeln – vertikale und horizontale Konfiguration zur Erweiterung des Bearbeitungsspektrums.
• In zwei Ebenen schwenkbarer Kopf – ermöglicht Bearbeitungen unter unterschiedlichen Winkeln.
• Teleskopabdeckungen der Y-Achse – Schutz der Komponenten des Vorschubsystems vor Spänen und Verunreinigungen.
• Gewicht 3.580kg – stabile Konstruktionsbasis während der Bearbeitung.

Aufbau und Technologie der industriellen Fräsmaschine für Metall

Die Konstruktion der FU1800 wurde für den professionellen Einsatz in Zerspanungsbetrieben ausgelegt. Der Vorschub der X- und Y-Achse ist im Bereich von 25~800mm/min regelbar, der Vorschub der Z-Achse im Bereich von 8~267mm/min. Das Drehmoment des Vorschub-Servoantriebs beträgt 12N.m. Das so konfigurierte System ermöglicht die Anpassung der Arbeitsbewegung an Schrupp- und Präzisionsbearbeitungen.

Die vertikale Spindel arbeitet mit einer Drehzahl von 50-1520U/min, die horizontale Spindel mit 60-1850U/min. Zwölf Drehzahlstufen für jede Spindel ermöglichen die Anpassung der Schnittbedingungen an den Werkzeugdurchmesser und den zu bearbeitenden Werkstoff. Der Kegel ISO50 ermöglicht den Einsatz von Werkzeugaufnahmen für anspruchsvolle Fräsarbeiten.

Präzision, Stabilität und flexible Werkstückpositionierung

Das hohe Maschinengewicht und die robuste Konsolbauweise gewährleisten stabile Arbeitsbedingungen beim Fräsen. Drei T-Nuten im Tisch ermöglichen die Befestigung von Schraubstöcken, Spannvorrichtungen und Werkstücken direkt auf dem Tisch. Der Verfahrweg des Oberarms von 700mm sowie der Abstand der vertikalen Spindel zum Tisch von 200-850mm erleichtern die Anpassung des Arbeitsraums an unterschiedliche Werkstückhöhen und Werkzeugkonfigurationen.

Einsatzbereiche der Konsolfräsmaschine FU1800

Die Konsolfräsmaschine FU1800 ist für Produktionsbetriebe, Werkzeugbaubetriebe, Reparaturwerkstätten, Instandhaltungsabteilungen sowie Unternehmen für die Einzel- und Serienbearbeitung von Metall vorgesehen. Sie eignet sich zum Fräsen von ebenen Flächen, Nuten, schräg angeordneten Flächen sowie für Arbeiten, bei denen die vertikale oder horizontale Spindel eingesetzt werden muss. Für Unternehmen, die eine leistungsfähige und vielseitige Universalfräsmaschine für Metall suchen, bietet die FU1800 einen großen Einstellbereich und einen großzügigen Arbeitsraum.

Maschinenmerkmale

• Leistungsstarke Achs-Servomotoren ermöglichen eine stufenlose Änderung der Vorschübe in allen drei Achsen und gewährleisten dadurch eine präzise Bearbeitung.
• Teleskopabdeckungen an der Y-Achse schützen die Vorschubspindel vor Verunreinigungen und Beschädigungen.
• Der universelle, in zwei Ebenen schwenkbare Fräskopf ermöglicht einen einfachen Wechsel der Bearbeitungsart von horizontal auf vertikal.
• Durch die Kombination beider Schwenkebenen lässt sich der Kopf in nahezu jedem gewünschten Winkel einstellen, wodurch die Flexibilität der Bearbeitung erhöht wird.

Technische Daten

Ausstattung je nach Ausführung

• DRO-Digitalanzeige
• Beleuchtung
• Kühlsystem
• Zentralschmiersystem
• Zwei Spindeln – vertikal und horizontal
• Tischvorschub für die Achsen X, Y, Z
• ISO50/ER-Dorn, Spannhülsen 4-16mm
• ISO50/MK4-Dorn
• Gegenhalter für die horizontale Spindel
• 2 lange Dorne für die horizontale Spindel
• Werkzeugsatz für die Bedienung
• EG-Konformitätserklärung
• Bedienungsanleitung
• Fabrikneue Maschine mit Garantie

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.

Fräsmaschine FU1800 für den professionellen Maschinenpark

Die Kombination aus großem Arbeitstisch, Servoantrieben in drei Achsen, vertikaler und horizontaler Spindel sowie universellem Fräskopf ermöglicht es der FU1800, ein breites Spektrum technologischer Aufgaben an einem Arbeitsplatz abzudecken. Sie ist eine Lösung für Betriebe, die von einer Fräsmaschine für Metall einen großen Arbeitsraum, eine präzise Vorschubregelung und die für professionelle Universalfräsmaschinen typische Flexibilität erwarten.

Kontaktieren Sie einen CORMAK-Berater, um die passende Ausstattungsvariante der FU1800 sowie die für die Art der zu bearbeitenden Werkstücke und den geplanten technologischen Prozess geeignete Werkzeugausstattung auszuwählen.
