Die Fräsmaschine UWF 130 SERVO verbindet Servomotoren für die X-, Y- und Z-Achse mit einem unabhängigen Antrieb des Fräskopfes und bietet hohe Präzision und Flexibilität bei der Bearbeitung. Die solide, massive Konstruktion gewährleistet Stabilität auch bei anspruchsvollen Aufgaben. Die gleichzeitige Bewegung mehrerer Achsen und die automatische Schmierung machen unsere Fräsmaschine zu einem vielseitigen Werkzeug für die präzise Bearbeitung von Werkstücken und unterschiedliche Fräsarbeiten.

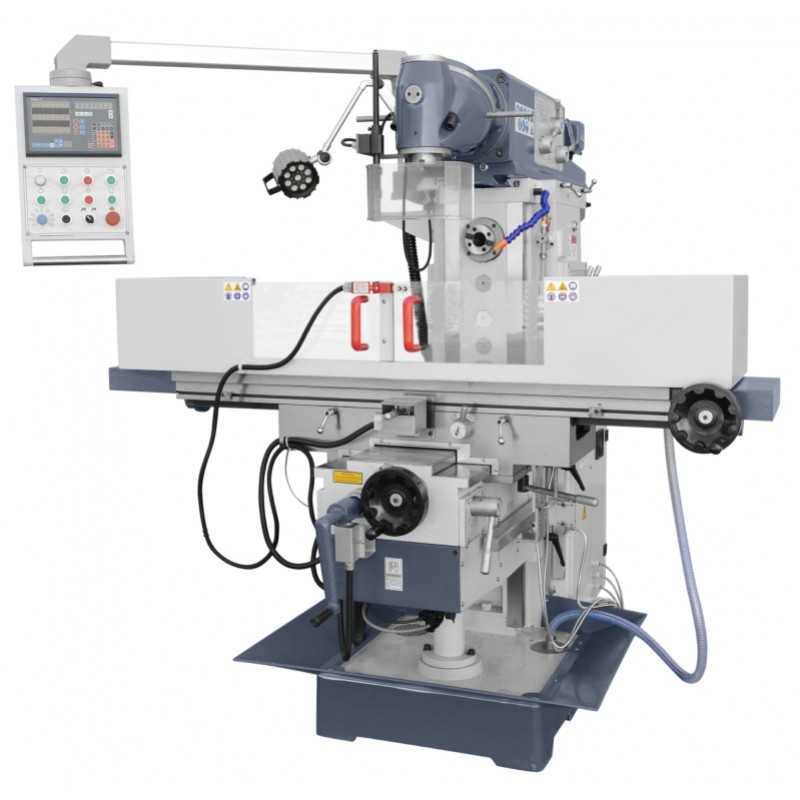

Universalfräsmaschine UWF 130 SERVO ist eine industrielle Fräsmaschine für Metall mit Servoantrieb für den Vorschub, automatischer Tischbewegung in drei Achsen und Spindeln mit ISO 40-Aufnahme. Der Arbeitstisch mit 1370x320mm, der Längsverfahrweg von 1000mm und der um 360° schwenkbare Fräskopf ermöglichen ein breites Einsatzspektrum in Werkzeugbau, Produktionsbetrieben und Instandhaltungsabteilungen.
Das Modell UWF 130 SERVO wurde für die professionelle spanende Bearbeitung entwickelt, bei der Konstruktionsstabilität und präzise Tischführung erforderlich sind. Der aus Gusseisen gefertigte Maschinenkörper reduziert den Einfluss von Vibrationen beim Fräsen, während der Vorschub-Servomotor mit 10Nm / 1,5kW die kontrollierte Bewegung der Arbeitseinheiten unterstützt.

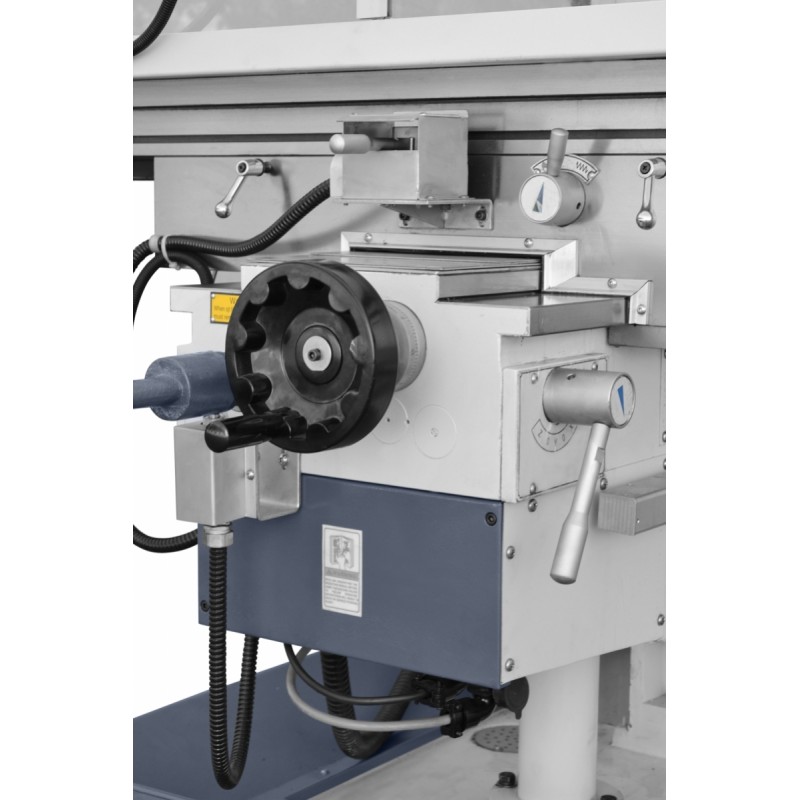

Automatische Vorschübe in den X-, Y- und Z-Achsen sowie Eilgänge erleichtern die Positionierung des Werkstücks. Der Vorschubbereich beträgt (8) 30 - 830mm/min in den X- und Y-Achsen sowie (8) 23 - 625mm/min in der Z-Achse, wodurch die Bewegungsgeschwindigkeit an das bearbeitete Material und die jeweilige Bearbeitungsoperation angepasst werden kann.
Die Industriefräsmaschine UWF 130 SERVO verfügt über eine vertikale und eine horizontale Spindel mit ISO-40-Aufnahme. Die Horizontalspindel bietet 12 Drehzahlen im Bereich von 35 - 1500U/min., die Vertikalspindel dagegen 11 Drehzahlen von 45 bis 1660U/min.. Beide Spindeln werden von Motoren mit einer Leistung von 4,0kW angetrieben.
Diese Lösung ermöglicht die Anpassung der Arbeitskonfiguration an Werkzeugart, Material und Richtung der jeweiligen Bearbeitungsoperation. Der Abstand zwischen Vertikalspindel und Tisch beträgt 30 - 430mm, der Abstand zwischen Spindel und Säule 305 - 805mm, wodurch sich die Positionierungsmöglichkeiten des Werkstücks erweitern.
Der im Bereich von -45° bis +45° schwenkbare Tisch und der um 360° drehbare Fräskopf ermöglichen Bearbeitungen in unterschiedlichen Winkeln, ohne dass für jede Änderung der Arbeitsebene zusätzliche Lösungen erforderlich sind. Drei T-Nuten mit einer Breite von 14mm und einem Abstand von 80mm ermöglichen die stabile Befestigung von Maschinenschraubstöcken und Vorrichtungen.
Der Längsverfahrweg des Tisches beträgt 1000mm, der Querverfahrweg 360mm und der Vertikalverfahrweg 400mm. Die Eilgänge erreichen 1000mm/min in der X- und Y-Achse sowie 750mm/min in der Z-Achse. Diese Parameter erleichtern die Änderung der Arbeitsposition und reduzieren die Zeit für Hilfsbewegungen zwischen den einzelnen Fräsoperationen.
Das Kühlsystem mit einer 90W-Pumpe bietet eine Förderleistung von 25L/min. Die Zuführung des Kühlmittels in die Zerspanungszone unterstützt die Wärmeabfuhr während der Bearbeitung und verbessert die Arbeitsbedingungen des Werkzeugs.
Die Universalfräsmaschine ISO 40 UWF 130 SERVO ist für Metallbearbeitungsbetriebe, Werkzeugbau, Reparaturwerkstätten, Einzel- und Kleinserienfertigung sowie Instandhaltungsabteilungen bestimmt. Sie kann zum Fräsen von Flächen, Nuten, Schrägflächen sowie von Werkstücken eingesetzt werden, die eine Bearbeitung in vertikaler oder horizontaler Anordnung erfordern. Es handelt sich um eine professionelle Fräsmaschine mit Servoantrieb für Anwender, die einen großen Verfahrbereich und eine flexible Arbeitsplatzkonfiguration benötigen.
| Technische Parameter | |
|---|---|
| TISCHABMESSUNGEN | 1370x320mm |
| T-NUTEN | 3 / 14mm / 80mm |
| SPINDELAUFNAHME HORIZONTAL/VERTIKAL | ISO 40 |
| DREHZAHL DER HORIZONTALSPINDEL | (12) 35 - 1500U/min. |
| DREHZAHL DER VERTIKALSPINDEL | (11) 45 - 1660U/min. |
| SCHWENKBARER FRÄSKOPF | 360° |
| LÄNGSVERFAHRWEG (X) | 1000mm |
| QUERVERFAHRWEG (Y) | 360mm |
| VERTIKALVERFAHRWEG (Z) | 400mm |
| ABSTAND VERTIKALSPINDEL/TISCH | 30 - 430mm |
| ABSTAND SPINDEL/SÄULE | 305 - 805mm |
| SCHWENKBARER TISCH | -45° bis +45° |
| MAXIMALE TISCHBELASTUNG | 300kg |
| LÄNGSVORSCHUBBEREICH | (8) 30 - 830mm/min |
| QUERVORSCHUBBEREICH | (8) 30 - 830mm/min |
| VERTIKALVORSCHUBBEREICH | (8) 23 - 625mm/min |
| EILGANG X-ACHSE | 1000mm/min |
| EILGANG Y-ACHSE | 1000mm/min |
| EILGANG Z-ACHSE | 750mm/min |
| MOTOR DER HORIZONTALSPINDEL | 4,0kW |
| MOTOR DER VERTIKALSPINDEL | 4,0kW |
| LEISTUNG DES SERVOMOTORS (VORSCHUB) | 10Nm / 1,5kW |
| LEISTUNG DER KÜHLMITTELPUMPE | 90W |
| FÖRDERLEISTUNG DES KÜHLSYSTEMS | 25L/min |
| ABMESSUNGEN | 1880 x 1830 x 2050mm |
| GEWICHT | 2360kg |
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
Die Kombination aus ISO-40-Spindeln, Servoantrieb, automatischen Vorschüben, schwenkbarem Tisch und 360°-Fräskopf ermöglicht der UWF 130 SERVO die Durchführung eines breiten Spektrums an Bearbeitungsoperationen an einem Arbeitsplatz. Kontaktieren Sie einen CORMAK-Berater, um die passende Ausstattungsvariante, Aufnahmen und Vorrichtungen für die zu bearbeitenden Werkstücke und die geplanten technologischen Prozesse auszuwählen.
