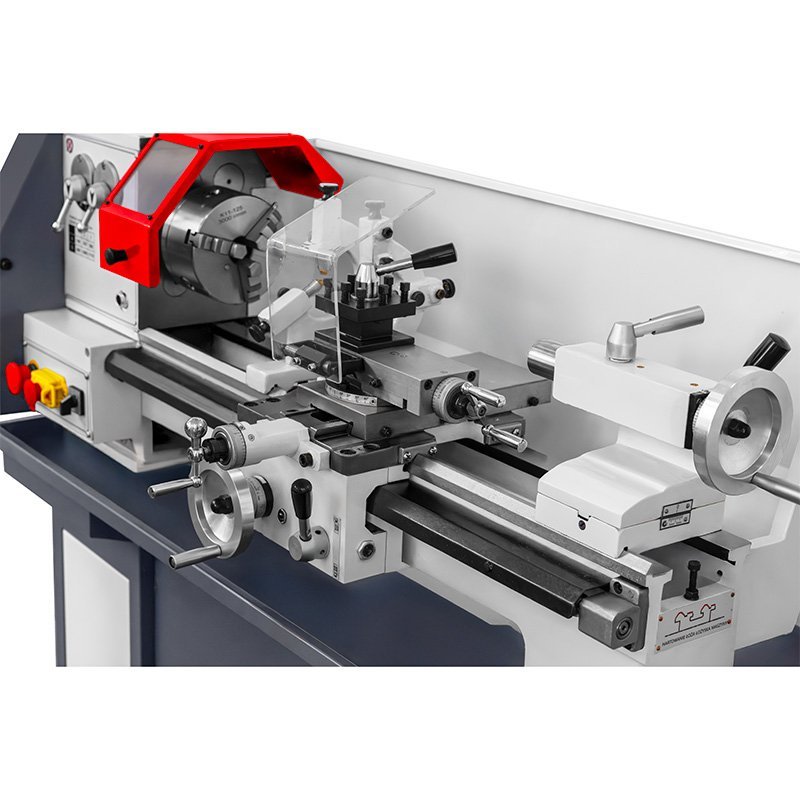

Die Universaldrehmaschine CORMAK TYTAN 210x520 + Drehmeißel ist eine kompakte Metalldrehmaschine zum Drehen, Gewindeschneiden und zur präzisen Bearbeitung von Werkstücken. Das Modell bietet 520mm Spitzenweite, 210mm Drehdurchmesser über Bett sowie 6 Spindeldrehzahlen von 140–1710U/min. Der robuste Induktionsmotor sorgt für einen leisen und zuverlässigen Betrieb. Die 230V-Stromversorgung und der Satz aus 5 Drehmeißeln machen die Maschine für Werkstätten, Servicebetriebe und Kleinserienfertigung geeignet.
Die konventionelle Universaldrehmaschine CORMAK TYTAN 210x520 + Drehmeißel ist eine kompakte, solide ausgeführte Metalldrehmaschine für die präzise Bearbeitung kleiner und mittelgroßer Werkstücke. Mit einer Spitzenweite von 520mm, einem Drehdurchmesser über Bett von 210mm und ihrer klassischen Konstruktion eignet sich die Maschine sowohl für Werkstatt-, Reparatur- und Servicearbeiten als auch für die Einzel- und Kleinserienfertigung. Das Modell TYTAN 210x520 verbindet kompakte Abmessungen mit einer für größere konventionelle Drehmaschinen typischen Funktionalität. Der eingesetzte Induktionsmotor sorgt für einen robusten und zuverlässigen Antrieb, der gut für den regelmäßigen Werkstatteinsatz geeignet ist.
Das Modell CORMAK TYTAN 210x520 wurde für Anwender entwickelt, die einen universellen Arbeitsplatz für typische Dreharbeiten benötigen, ohne dafür viel Werkstattfläche beanspruchen zu müssen. Die Maschine ermöglicht die Bearbeitung von Werkstücken aus Stahl, Aluminium, Messing und anderen Konstruktionswerkstoffen und kann daher zur Herstellung von Ersatzteilen, Buchsen, Wellen, Dornen, Gewindeteilen sowie verschiedenen technischen Komponenten eingesetzt werden.
Der Spindeldrehzahlbereich von 140–1710U/min ermöglicht die Anpassung der Schnittbedingungen an Werkstückdurchmesser, Materialart und eingesetztes Werkzeug. Das mechanische Getriebesystem ermöglicht eine übersichtliche Auswahl der Einstellungen und den Einsatz der Maschine sowohl für die Schruppbearbeitung als auch für präzisere Schlichtarbeiten.
Im täglichen Betrieb ist die Möglichkeit, viele unterschiedliche Arbeitsgänge an einem Arbeitsplatz auszuführen, ein wesentlicher Vorteil der Drehmaschine. Neben dem klassischen Längs- und Plandrehen ermöglicht die Maschine das Gewindeschneiden, die Bearbeitung von Stirn- und Kegelflächen sowie Arbeiten unter Verwendung des Reitstocks. Dadurch kann die TYTAN 210x520 sowohl zur Grundausstattung einer kleinen mechanischen Werkstatt gehören als auch den Maschinenpark eines größeren Betriebs ergänzen.
Ein wesentlicher Bestandteil der Konstruktion des Modells TYTAN 210x520 ist der Induktionsmotor. Diese Antriebsart wird bei Werkzeugmaschinen vor allem wegen ihrer einfachen, robusten Konstruktion und des geringen Wartungsaufwands geschätzt. Durch den Verzicht auf klassische Bürsten und einen Kommutator wird die Anzahl der Verschleißteile reduziert, die während des Betriebs einer natürlichen Abnutzung unterliegen.
Im Vergleich zu einem herkömmlichen bürstenbehafteten Gleichstrommotor ist der Induktionsmotor besonders vorteilhaft für eine Maschine, die für den regelmäßigen Einsatz bestimmt ist. Die geringere Anzahl an Teilen, die regelmäßig ausgetauscht werden müssen, erleichtert die Bedienung und ermöglicht einen langfristigen Betrieb ohne Wartung eines Bürstensystems.
Die Konstruktion der Maschine ermöglicht die Ausführung der häufigsten Zerspanungsarbeiten. Die Drehmaschine kann unter anderem eingesetzt werden für:
Die Grundlage der Konstruktion bildet ein 125mm breites Maschinenbett. Es gewährleistet die korrekte Führung des Supports und die richtige Positionierung der grundlegenden Maschinenbaugruppen während des Betriebs. Eine stabile Abstützung der Arbeitselemente ist besonders beim Drehen längerer Werkstücke, bei aufeinanderfolgenden Werkzeugdurchgängen und bei Arbeiten wichtig, bei denen wiederholbare Maße eingehalten werden müssen.
Der Längssupport bietet einen Verfahrweg von bis zu 460mm, während der maximale Verfahrweg des Quersupports 120mm beträgt. Diese Bereiche ermöglichen eine komfortable Werkzeugführung relativ zum Werkstück beim Drehen von Außen- und Stirnflächen sowie bei anderen typischen Arbeiten.

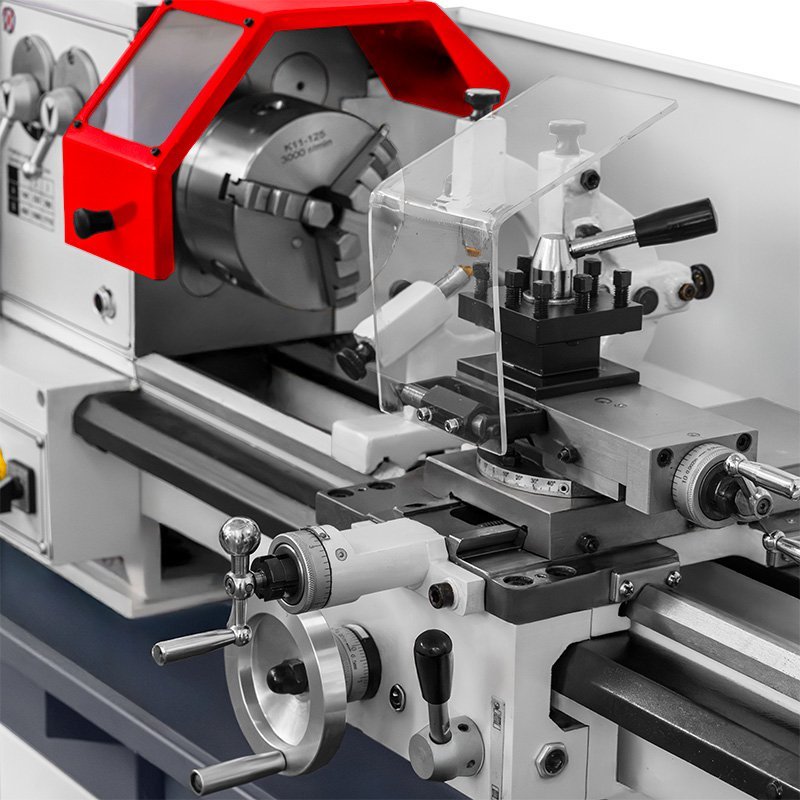

Die Drehmaschine ist mit einer Spindel mit 21mm Durchgangsbohrung und MK3-Konus ausgestattet. Das serienmäßige 3-Backenfutter mit 125mm Durchmesser ermöglicht ein schnelles Zentrieren und Spannen runder Werkstücke. Zum Lieferumfang gehören außerdem rechte und linke Backen, wodurch sich die Spannmethode besser an die Abmessungen des zu bearbeitenden Werkstücks anpassen lässt.
Der Reitstock mit MK2-Konus und einem Pinolenweg von 50mm kann zum Abstützen längerer Werkstücke sowie zum Herstellen axialer Bohrungen eingesetzt werden. Entsprechend ausgewählte Zusatzausstattung ermöglicht den Einsatz des Reitstocks unter anderem beim Bohren, Reiben und bei anderen Arbeiten in der Achse des Werkstücks.

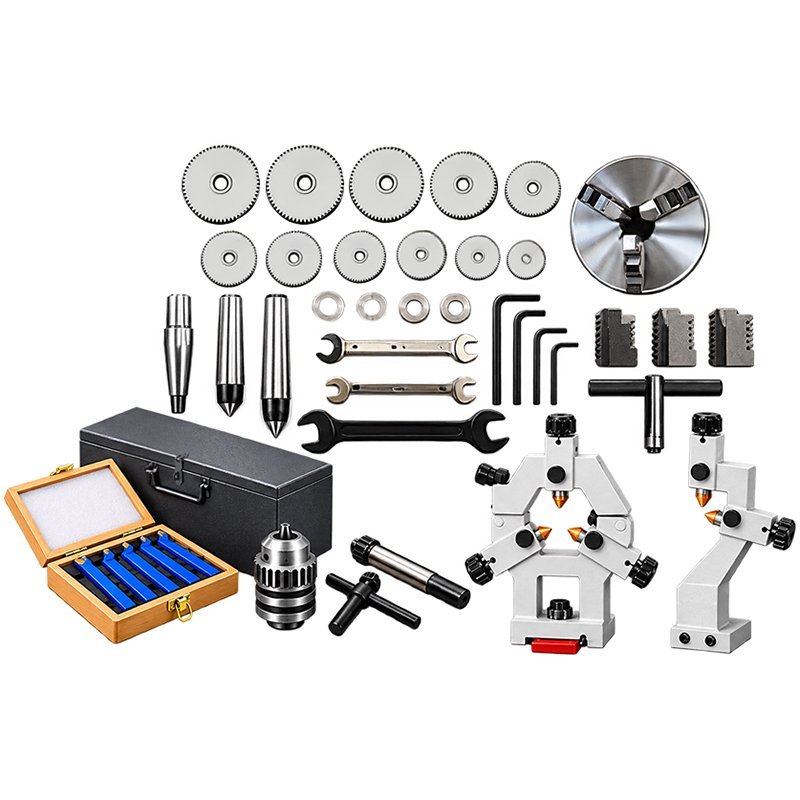

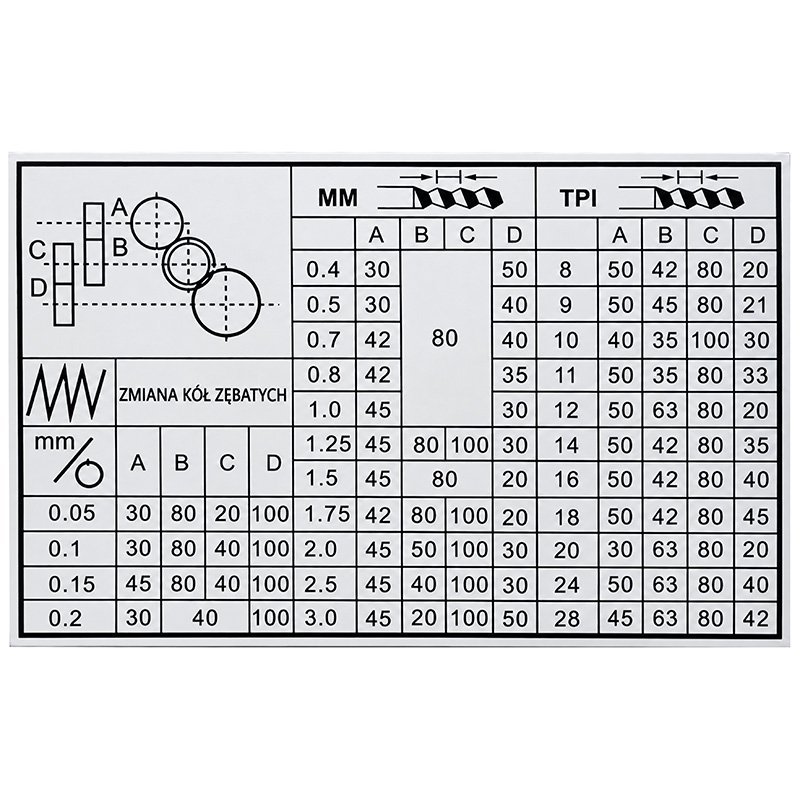

Eine wichtige Anwendung der Drehmaschine ist das Gewindeschneiden. Das Modell TYTAN 210x520 unterstützt 11 metrische Gewindebereiche von 0,4 bis 3mm sowie 11 zöllige Gewindebereiche von 8 bis 28 Gängen pro Zoll. Der mit der Maschine gelieferte Zahnradsatz ermöglicht die Vorbereitung des Antriebssystems für die gewählte Gewindesteigung.
Die Möglichkeit, zwei gängige Gewindesysteme herzustellen, erweitert den Einsatzbereich der Maschine bei Reparaturarbeiten, der Regeneration von Teilen, der Herstellung spezieller Befestigungselemente sowie bei der Anfertigung von Komponenten für Maschinen und Anlagen.
Mit Abmessungen von 1150×580×550mm und einem Gewicht von 120kg bietet die Drehmaschine umfangreiche Bearbeitungsmöglichkeiten bei vergleichsweise geringem Platzbedarf. Dadurch eignet sie sich gut für Bereiche, in denen eine funktionale Nutzung der verfügbaren Arbeitsfläche wichtig ist.
Die konventionelle Drehmaschine CORMAK TYTAN 210x520 kann sowohl zur Herstellung neuer Bauteile als auch für Reparaturbearbeitungen eingesetzt werden. Sie eignet sich für Anwender, die unterschiedliche Werkstücke bearbeiten, ohne für jeden Arbeitsgang einen separaten Arbeitsplatz einrichten zu müssen.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
| TECHNISCHE PARAMETER | |
|---|---|
| Drehdurchmesser über Bett | 210mm |
| Drehdurchmesser über Querschlitten | 115mm |
| Spitzenweite | 520mm |
| Bettbreite | 125mm |
| Spindelstock | |
| Spindelbohrung | 21mm |
| Konus am Spindelende | MK3 |
| Anzahl der Spindeldrehzahlen | 6 |
| Spindeldrehzahlbereich | 140–1710U/min |
| Vorschub und Gewindeschneiden | |
| Anzahl metrischer Gewinde | 11 |
| Bereich metrischer Gewinde | 0,4-3mm |
| Anzahl zölliger Gewinde | 11 |
| Bereich zölliger Gewinde | 8-28 Gänge pro Zoll |
| Längsvorschubbereich | 0,05-0,2mm/U |
| Kreuzsupport und Längssupport | |
| Typ des Werkzeughalters | 4-fach |
| Maximaler Verfahrweg des Oberschlittens | 80mm |
| Maximaler Verfahrweg des Quersupports | 120mm |
| Maximaler Verfahrweg des Längssupports | 460mm |
| Reitstock der Maschine | |
| Reitstock-Pinolenweg | 50mm |
| Konus in der Reitstockpinole | MK2 |
| Hauptmotor S1/S6 | 750W/ 1000W / 230V / 1Ph / 50Hz |
| Abmessungen | |
| Länge | 1150mm |
| Breite | 580mm |
| Höhe | 550mm |
| Gewicht | 120kg |
Die Universaldrehmaschine CORMAK TYTAN 210x520 + Drehmeißel ist eine Lösung für Anwender, die eine kompakte Maschine suchen, mit der gleichzeitig viele grundlegende Dreharbeiten ausgeführt werden können. Der robuste Induktionsmotor, die umfangreiche Standardausstattung, die Möglichkeit zum metrischen und zölligen Gewindeschneiden sowie der breite Spindeldrehzahlbereich ermöglichen den Einsatz bei der Herstellung neuer Teile, bei Reparaturen und bei Werkstattarbeiten.
Wenn Sie eine Metalldrehmaschine für Einzelanfertigung, Servicearbeiten oder die Ausstattung der eigenen Werkstatt benötigen, bietet die CORMAK TYTAN 210x520 eine praktische Kombination aus Funktionalität, kompakten Abmessungen, robustem Antrieb und einem breiten Spektrum an Bearbeitungsmöglichkeiten.
