Präzise Metall-Drehmaschine TYTAN 210x400 VARIO 230V mit Spindeldrehzahlregelung über einen Gleichspannungsumrichter (Frequenzumrichter). Arbeitsparameter: Drehdurchmesser 210 mm, Drehlänge 400 mm, Motorleistung 750 W bei 230 V. Die Maschine ist für die Bearbeitung äußerer und innerer zylindrischer Flächen, zum Gewindeschneiden, Bohren, Senken und Reiben von Bohrungen bestimmt. Ideal für den Einsatz in kleinen Produktionsbetrieben, Werkstätten oder Garagen.

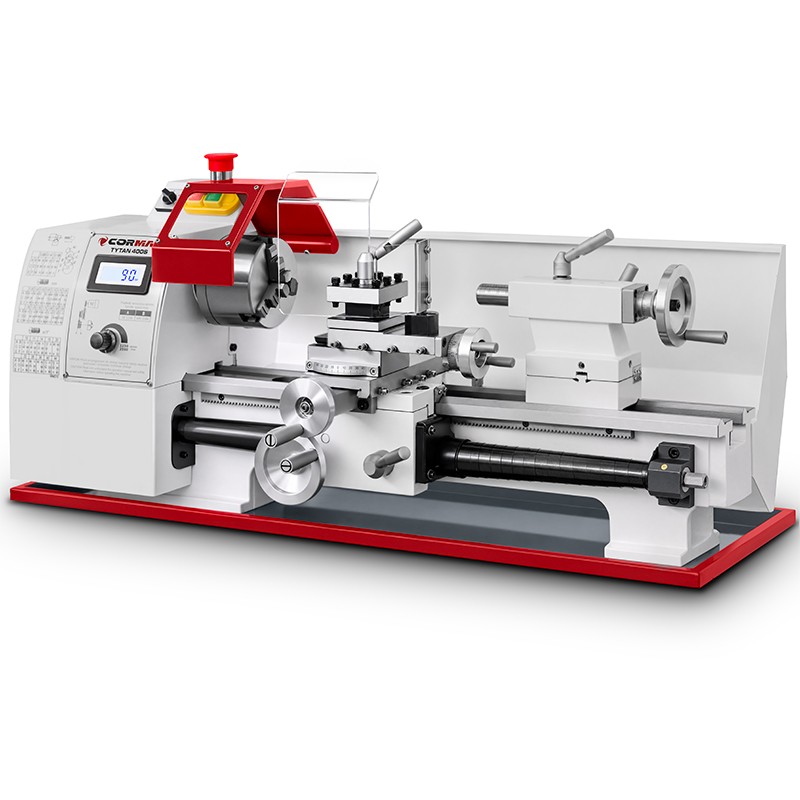

Die konventionelle Universal-Drehmaschine CORMAK TYTAN 210x400 VARIO 230V ist eine kompakte Metalldrehmaschine, die für die Präzisionsbearbeitung von Bauteilen in Werkstätten, Werkzeugbau und kleinen Produktionsbetrieben konzipiert ist. Dank der stufenlosen Drehzahlregelung der Spindel, der soliden Konstruktion und der vielfältigen Gewindeschneidmöglichkeiten gewährleistet die Maschine eine hohe Bearbeitungsgenauigkeit und Komfort im Arbeitsalltag. Es handelt sich um eine zuverlässige konventionelle Drehmaschine, die sich sowohl für die Einzelfertigung als auch für Service- und Prototypenarbeiten eignet.
Die Universal-Drehmaschine CORMAK TYTAN 210x400 VARIO wurde für Anwender entwickelt, die hohe Präzision und einfache Bedienung erwarten. Die elektronische, stufenlose Drehzahlregelung ermöglicht eine schnelle Anpassung der Zerspanungsparameter an die Art des zu bearbeitenden Materials, ohne dass zeitaufwändige Gangwechsel erforderlich sind.
Die Maschine ermöglicht die Durchführung einer Vielzahl von Bearbeitungsvorgängen, darunter:
Der Antrieb erfolgt über einen leistungsstarken 750-W-Motor in Verbindung mit einer elektronischen Drehzahlregelung, die einen stabilen Betrieb auch bei der Bearbeitung anspruchsvoller Werkstoffe gewährleistet. Der Drehzahlbereich von 50–2500 U/min ermöglicht die Wahl der optimalen Drehzahl sowohl für das Grobdrehen als auch für die präzise Oberflächenbearbeitung.
Die Bettbreite von 100 mm gewährleistet eine ausreichende Steifigkeit der Konstruktion beim Drehen. Präzise gefertigte Führungen reduzieren Vibrationen und ermöglichen eine hohe Oberflächenqualität der bearbeiteten Werkstücke.
Durch die stufenlose Drehzahlregelung kann der Bediener die Betriebsparameter blitzschnell an die Art des Materials und des Werkzeugs anpassen. Das LCD-Display ermöglicht die laufende Kontrolle der Spindeldrehzahl.
Die Spindel mit MK3-Kegel und einer Aufspannbohrung von 21 mm garantiert eine stabile Befestigung des Werkstücks. Das umfangreiche Getriebe ermöglicht die Herstellung einer breiten Palette von metrischen und zölligen Gewinden.

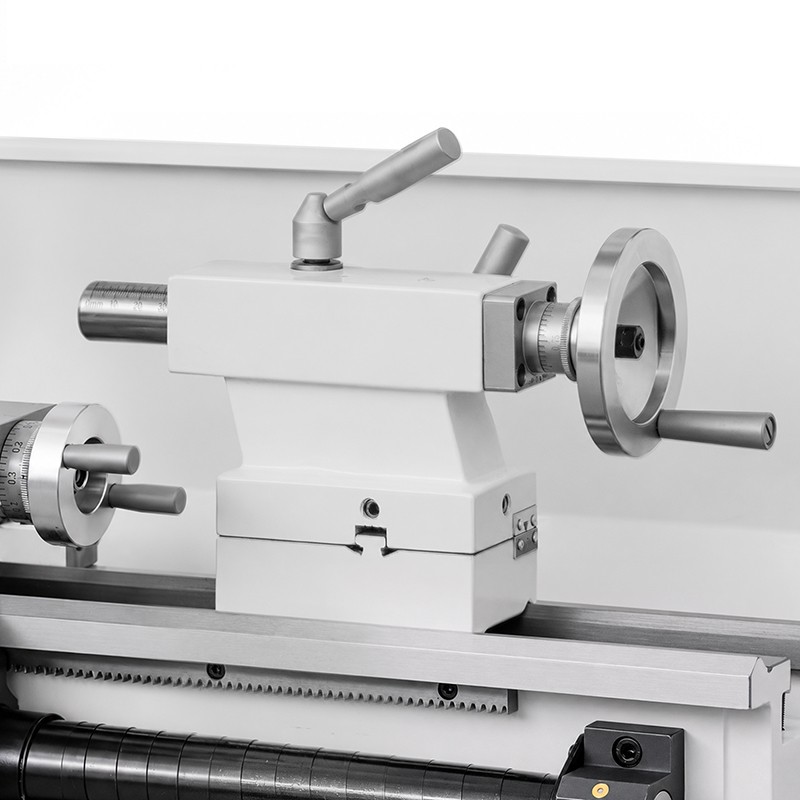

Die Kombination aus elektronischer Drehzahlregelung, präzisem Schlitten und stabilem Reitstock ermöglicht eine hohe Maßgenauigkeit. Die Metall-Drehmaschine CORMAK TYTAN eignet sich hervorragend für die Kleinserienfertigung, die Herstellung von Einzelteilen, die Reparatur von Maschinenteilen sowie für Werkzeugarbeiten, bei denen eine hohe Wiederholgenauigkeit erforderlich ist.
| TECHNISCHE PARAMETER | |
|---|---|
| Drehdurchmesser über dem Bett | 210 mm |
| Drehdurchmesser über dem Querschlitten | 135 mm |
| Spannweite der Spannbacken | 400 mm |
| Bettbreite | 100 mm |
| Spindelstock | |
| Spindelbohrung | 21 mm |
| Kegel am Spindelschaftende | MK3 |
| Anzahl der Spindeldrehzahlen | variabel |
| Drehzahlbereich der Spindel | 50 – 2500 U/min |
| Vorschub und Gewindeschneiden | |
| Anzahl der metrischen Gewinde | 14 |
| Bereich der metrischen Gewinde | 0,3–3 mm |
| Anzahl der Zollgewinde | 10 |
| Bereich der Zollgewinde | 10–44 Gewindegänge pro Zoll |
| Längsvorschubbereich | 0,089 – 0,198 mm/Umdrehung |
| Kreuzschlitten und Längsschlitten | |
| Typ der Werkzeugspannvorrichtung | 4-Wege |
| Maximaler Verfahrweg des Werkzeugschlittens | 65 mm |
| Maximaler Verfahrweg des Querschlittens | 80 mm |
| Maximaler Verfahrweg des Längsstützfußes | 276 mm |
| Spindelstock der Werkzeugmaschine | |
| Verfahrweg der Reitstockhülse | 50 mm |
| Konus in der Spindel des Reitstocks | MK2 |
| Hauptmotor S1/S6 | 750 W / 1000 W / 230 V / 1-phasig / 50 Hz |
| Abmessungen | |
| Länge | 900 mm |
| Breite | 400 mm |
| Höhe | 1120 mm |
| Gewicht (mit Sockel) | 63 kg |
Die Universal-Drehmaschine CORMAK TYTAN 210x400 VARIO 230V ist eine bewährte Lösung für Profis, die hohe Präzision, Zuverlässigkeit und ein breites Spektrum an Bearbeitungsmöglichkeiten erwarten. Entscheiden Sie sich für eine leistungsstarke konventionelle Drehmaschine, die Ihnen über viele Jahre hinweg eine präzise Metallbearbeitung und hohen Arbeitskomfort garantiert.
