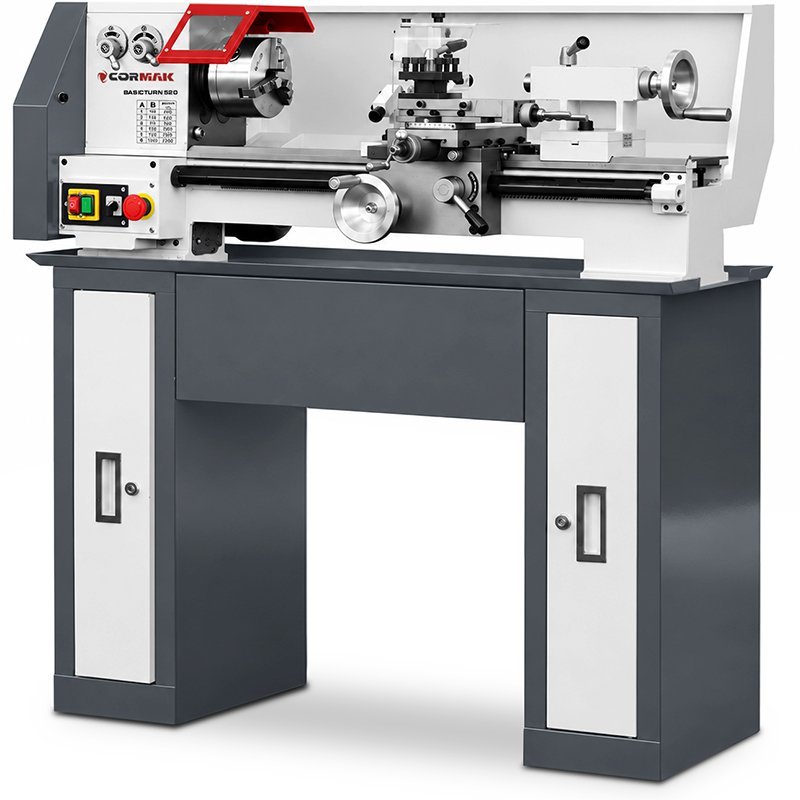

Die CORMAK Basic Turn 210x520 Metall-Drehmaschine ist eine kompakte, vielseitige Maschine zum Drehen, Gewindeschneiden und zur präzisen Metallbearbeitung. Eine Spitzenweite von 520mm, ein Drehdurchmesser von 210mm sowie 6 Spindeldrehzahlen im Bereich von 170–1.950U/min ermöglichen vielfältige Bearbeitungsaufgaben. Der robuste Induktionsmotor gewährleistet einen zuverlässigen Betrieb in Werkstätten und kleinen Produktionsbetrieben.
Die CORMAK Basic Turn 210x520 ist eine funktionale Metall-Drehmaschine, die kompakte Abmessungen mit vielseitigen Möglichkeiten der spanenden Bearbeitung verbindet. Der maximale Umlaufdurchmesser über dem Maschinenbett von 210mm und die Spitzenweite von 520mm ermöglichen die Fertigung unterschiedlichster Maschinenteile wie Wellen, Buchsen, Bolzen und Befestigungselemente. Ausgestattet mit einem Induktionsmotor und einer mechanischen Drehzahlumschaltung ist die Maschine eine praktische Lösung für mechanische Werkstätten, technische Werkstätten und kleinere Produktionsbetriebe.
Die Universaldrehmaschine Basic Turn 210x520 wurde für Anwender entwickelt, die eine kompakte und zugleich funktionale Werkzeugmaschine für tägliche Bearbeitungsaufgaben benötigen. Sie ermöglicht zahlreiche Bearbeitungsvorgänge an Stahl, Aluminium, Messing und anderen Konstruktionswerkstoffen. Besonders bewährt sie sich bei der Herstellung neuer Bauteile, der Anpassung von Ersatzteilen und der Durchführung mechanischer Reparaturen.
Die Maschine bietet 6 Spindeldrehzahlstufen im Bereich von 170–1.950U/min. Das mechanische Getriebe ermöglicht die Wahl der passenden Drehzahl entsprechend der Werkstoffart, dem Werkstückdurchmesser und dem verwendeten Schneidwerkzeug. Diese Lösung gewährleistet eine komfortable Bedienung und ermöglicht die Anpassung der Bearbeitungsbedingungen an den jeweiligen Arbeitsvorgang.
Dank der Möglichkeit zum Außen- und Innendrehen, Kegeldrehen, Gewindeschneiden und Bohren mithilfe des Reitstocks kann die CORMAK Tischdrehmaschine als Grundausstattung eines Bearbeitungsarbeitsplatzes dienen. Ihre Vielseitigkeit kommt sowohl bei der Einzelfertigung als auch bei der Herstellung kleiner Bauteilserien zum Einsatz.
Ein wesentliches Konstruktionselement der Basic Turn 210x520 ist der Induktionsmotor, der sich durch eine langlebige Bauweise und einen geringen Wartungsaufwand auszeichnet. Im Gegensatz zu herkömmlichen Bürstenmotoren verfügt er weder über Kohlebürsten noch über einen Kommutator, wodurch die Anzahl mechanisch verschleißender Bauteile reduziert wird.
Der Einsatz eines Induktionsantriebs ist besonders bei regelmäßig genutzten Werkzeugmaschinen von Vorteil. Da die Kohlebürsten nicht regelmäßig ausgetauscht werden müssen, vereinfacht sich die Wartung des Geräts. Gleichzeitig ermöglicht das Zusammenspiel des Motors mit dem mechanischen Getriebe eine effiziente Nutzung der verfügbaren Spindeldrehzahlen bei unterschiedlichen Dreharbeiten.
Die CORMAK Basic Turn 210x520 ermöglicht zahlreiche Arbeiten zur präzisen Formgebung von Metallbauteilen. Die entsprechende Konstruktion der Maschinenbaugruppen und die Möglichkeit, verschiedene Schneidwerkzeuge einzusetzen, erlauben die Verwendung der Maschine sowohl zur Bearbeitung neuer Werkstücke als auch zur Aufarbeitung verschlissener Komponenten.
Die Grundlage des Arbeitssystems der Drehmaschine bildet ein 125mm breites Maschinenbett, auf dem sich die Baugruppen des Supports und des Reitstocks bewegen. Seine Konstruktion gewährleistet eine geeignete Abstützung der Maschinenkomponenten und ermöglicht eine stabile Werkzeugführung während des Drehvorgangs. Dies ist besonders bei aufeinanderfolgenden Bearbeitungsdurchgängen und bei der Bearbeitung von Werkstücken wichtig, bei denen bestimmte Maße eingehalten werden müssen.
Der Längssupport bietet einen maximalen Verfahrweg von 540mm, während der Verfahrweg des Quersupports 120mm beträgt. Zusätzlich verfügt der Oberschlitten über einen Verfahrweg von 80mm. Diese Konstruktion ermöglicht eine komfortable Positionierung des Drehmeißels zum Werkstück und die Durchführung unterschiedlichster Zerspanungsvorgänge.
Die Drehspindel verfügt über eine Durchgangsbohrung mit einem Durchmesser von 21mm und einen Innenkonus MK3. Zur Standardausstattung gehört ein Dreibacken-Drehfutter mit 125mm Durchmesser, das die Aufnahme gängiger zylindrischer Werkstücke ermöglicht. Der mitgelieferte Satz Innen- und Außenbacken erweitert die Möglichkeiten, die Werkstückspannung an Form und Abmessungen des zu bearbeitenden Gegenstands anzupassen.
Der Reitstock ist mit einem MK2-Konus und einer Pinole mit 45mm Verfahrweg ausgestattet. Diese Baugruppe dient zum Abstützen längerer Werkstücke mithilfe einer geeigneten Drehspitze sowie zur Aufnahme von Werkzeugen für die Bohrungsbearbeitung. Dadurch ermöglicht die Drehmaschine das Bohren, Reiben und Senken entlang der Achse des eingespannten Werkstücks.
Die konventionelle Drehmaschine CORMAK Basic Turn 210x520 ist für die Herstellung von Gewinden in zwei gängigen Maßsystemen ausgelegt. Der Anwender kann 11 metrische Gewinde im Bereich von 0,4–3mm sowie 11 zöllige Gewinde im Bereich von 8–48 Gängen pro Zoll schneiden. Die Auswahl der Übersetzungsverhältnisse erfolgt mithilfe der entsprechenden, im Lieferumfang enthaltenen Wechselräder.
Die Gewindeschneidfunktion erweitert die Einsatzmöglichkeiten der Werkzeugmaschine erheblich, insbesondere bei Reparaturarbeiten, der Herstellung von Befestigungselementen, der Aufarbeitung von Baugruppen und der Fertigung von Bauteilen mit Gewindeverbindungen. Der Längsvorschubbereich von 0,05–0,2mm/U ermöglicht die Anpassung der Werkzeugbewegung an die jeweilige Bearbeitungsaufgabe.
Zur Standardausstattung der Drehmaschine gehört eine Auffangwanne, die zum Sammeln von Öl, Kühlschmiermittel und anderen Betriebsflüssigkeiten dient, die während des Betriebs oder bei der Wartung der Maschine ablaufen können. Sie hilft, Verschmutzungen der Aufstellfläche zu reduzieren und erleichtert die Sauberhaltung des Arbeitsplatzes.
Die Verwendung einer Auffangwanne ist besonders in Werkstätten sinnvoll, in denen regelmäßig Dreharbeiten durchgeführt werden. Zusammen mit der mitgelieferten Spänewanne bildet sie eine praktische Ausstattung, die die Organisation des Arbeitsplatzes und die Reinigung nach Abschluss der Bearbeitung erleichtert.
Die Basic Turn 210x520 zeichnet sich durch Abmessungen von 1.100 × 500 × 550mm und ein Gewicht von 110kg aus. Dank ihrer kompakten Bauweise kann die Maschine auf einem entsprechend vorbereiteten Arbeitsplatz aufgestellt werden, ohne dass eine große Werkstattfläche benötigt wird.
Sie ist eine praktische Lösung für Anwender, die eine Metall-Tischdrehmaschine für Wartungsarbeiten, Einzel- und Kleinserienfertigung sowie die Herstellung von Ersatzteilen suchen. Die Kombination aus Funktionalität, mechanischer Drehzahlumschaltung und Induktionsmotor ermöglicht den Einsatz der Maschine für zahlreiche tägliche Bearbeitungsaufgaben.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
| TECHNISCHE DATEN | |
|---|---|
| Umlaufdurchmesser über dem Maschinenbett | 210mm |
| Umlaufdurchmesser über dem Querschlitten | 65mm |
| Spitzenweite | 520mm |
| Bettbreite | 125mm |
| Spindelstock | |
| Spindeldurchlass | 21mm |
| Spindelinnenkonus | MK3 |
| Anzahl der Spindeldrehzahlen | 6 |
| Spindeldrehzahlbereich | 170–1.950U/min |
| Vorschub und Gewindeschneiden | |
| Anzahl metrischer Gewinde | 11 |
| Metrischer Gewindebereich | 0,4–3mm |
| Anzahl zölliger Gewinde | 11 |
| Zölliger Gewindebereich | 8–48 Gänge pro Zoll |
| Längsvorschubbereich | 0,05–0,2mm/U |
| Kreuzsupport und Längssupport | |
| Werkzeughaltertyp | 4-fach |
| Maximaler Verfahrweg des Oberschlittens | 80mm |
| Maximaler Verfahrweg des Quersupports | 120mm |
| Maximaler Verfahrweg des Längssupports | 540mm |
| Reitstock | |
| Reitstock-Pinolenhub | 45mm |
| Reitstockkonus | MK2 |
| Hauptmotor S1/S6 | 750W / 1.000W / 230V / 1Ph / 50Hz |
| Abmessungen | |
| Länge | 1.100mm |
| Breite | 500mm |
| Höhe | 550mm |
| Gewicht | 110kg |
Die Drehmaschine CORMAK Basic Turn 210x520 vereint kompakte Abmessungen, einen langlebigen Induktionsmotor und funktionale Lösungen, die die tägliche Metallbearbeitung erleichtern. Sechs Spindeldrehzahlen, die Möglichkeit zum Schneiden metrischer und zölliger Gewinde, ein stabiles Maschinenbett sowie eine umfangreiche Standardausstattung bieten vielseitige Einsatzmöglichkeiten bei Werkstatt- und Produktionsarbeiten.
Wenn Sie eine Universaldrehmaschine für Metall benötigen, die sich zum Drehen, Gewindeschneiden, Bohren und zur Herstellung von Ersatzteilen eignet, ist das Modell Basic Turn 210x520 eine praktische Ergänzung für Ihren Bearbeitungsarbeitsplatz. Diese Lösung ist für regelmäßige mechanische Arbeiten, Reparaturen und die Kleinserienfertigung von Bauteilen vorgesehen.
