Präzise Metalldrehmaschine TYTAN 750P DRO 230V mit Spindeldrehzahlregelung über einen Spannungswandler für Gleichstrom (Frequenzumrichter). Technische Daten: Drehdurchmesser 220mm, Drehlänge 750mm, Motorleistung 1,1kW bei 230V. Die Maschine eignet sich zur Bearbeitung äußerer und innerer zylindrischer Flächen, zum Gewindeschneiden, Bohren, Senken und Aufreiben von Bohrungen. Ideal für kleine Produktionsbetriebe, Werkstätten und Garagen.
Die Universaldrehmaschine CORMAK TYTAN 220x750P VARIO DRO 230V ist eine moderne konventionelle Drehmaschine für die präzise Metallbearbeitung in Werkstätten, Instandhaltungsabteilungen, Produktionsbetrieben und Ausbildungswerkstätten. Dank der stufenlosen Spindeldrehzahlregelung, des leistungsstarken Motors und der robusten Gusseisenkonstruktion bietet die Maschine eine hohe Drehgenauigkeit, eine komfortable Bedienung und eine hohe Wiederholgenauigkeit bei der Fertigung von Werkstücken. Diese vielseitige Metalldrehmaschine eignet sich sowohl für die Einzel- als auch für die Kleinserienfertigung.
Das Modell TYTAN 220x750P VARIO wurde für Anwender entwickelt, die hohe Präzision, Stabilität und eine einfache Einstellung der Betriebsparameter erwarten. Die konstruktiven Lösungen ermöglichen ein breites Spektrum an Dreh-, Gewindeschneid- und Feinbearbeitungsarbeiten bei gleichzeitig hoher Oberflächenqualität.
Der Maschinenkörper besteht aus hochwertigem Gusseisen, das die während der Bearbeitung entstehenden Schwingungen wirksam dämpft. Dadurch bleibt die konventionelle Drehmaschine auch bei der Bearbeitung härterer Werkstoffe besonders stabil. Das 100mm breite Maschinenbett ist mit gehärteten Führungen ausgestattet, die eine langjährige Führungsgenauigkeit des Supports gewährleisten.

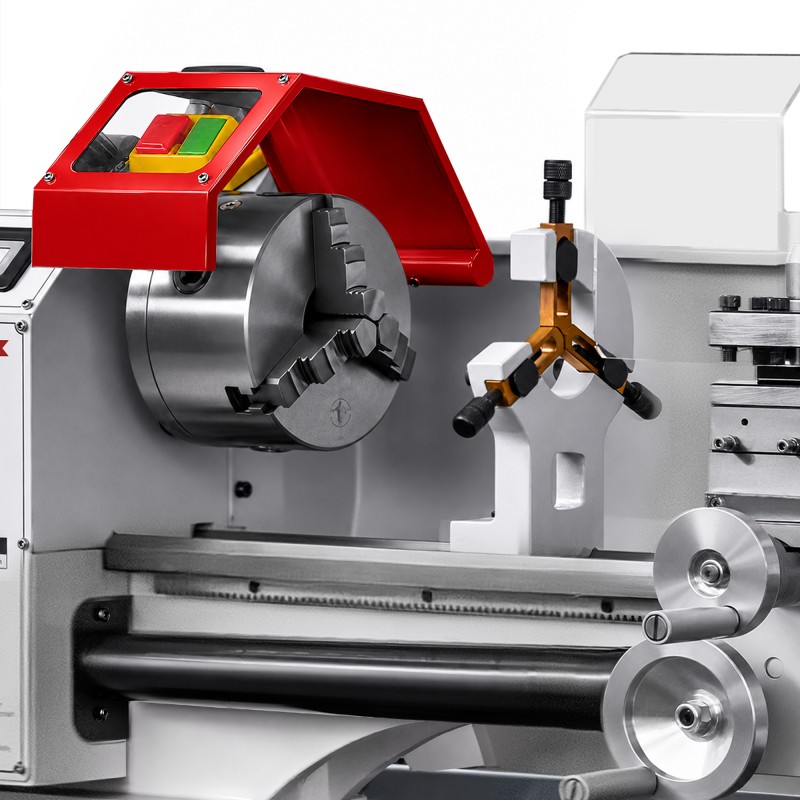

Die auf Präzisionskegelrollenlagern gelagerte Spindel verfügt über eine MK5-Kegelaufnahme und eine Durchgangsbohrung mit einem Durchmesser von 38mm. Die stufenlose Drehzahlregelung macht häufige Getriebewechsel überflüssig und erleichtert die Arbeit des Bedieners erheblich. Die elektronische Steuerung und das digitale LCD-Display ermöglichen eine schnelle Einstellung der passenden Bearbeitungsparameter für unterschiedliche Werkstoffe.

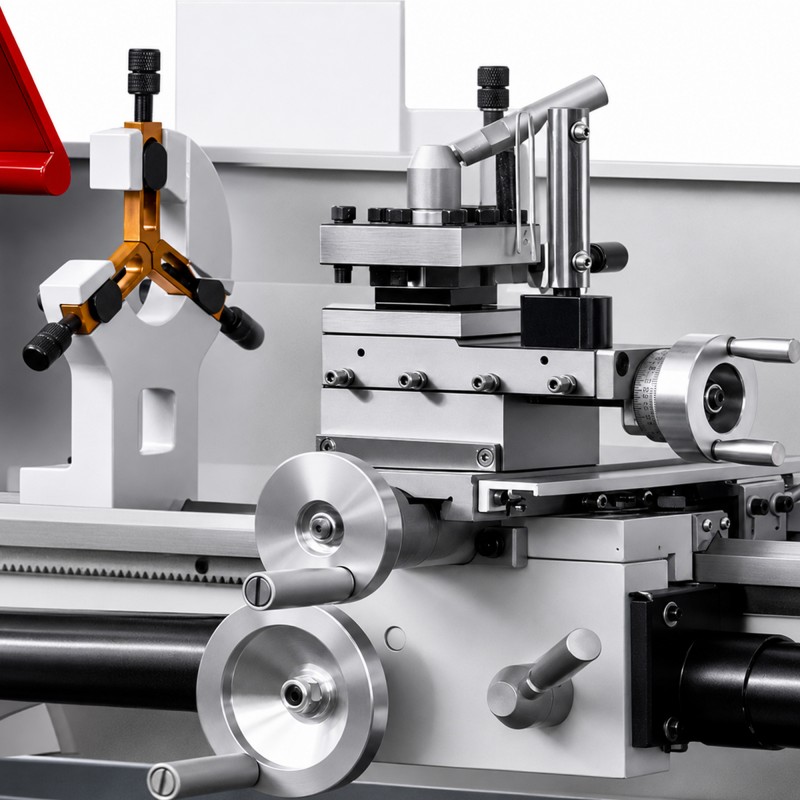

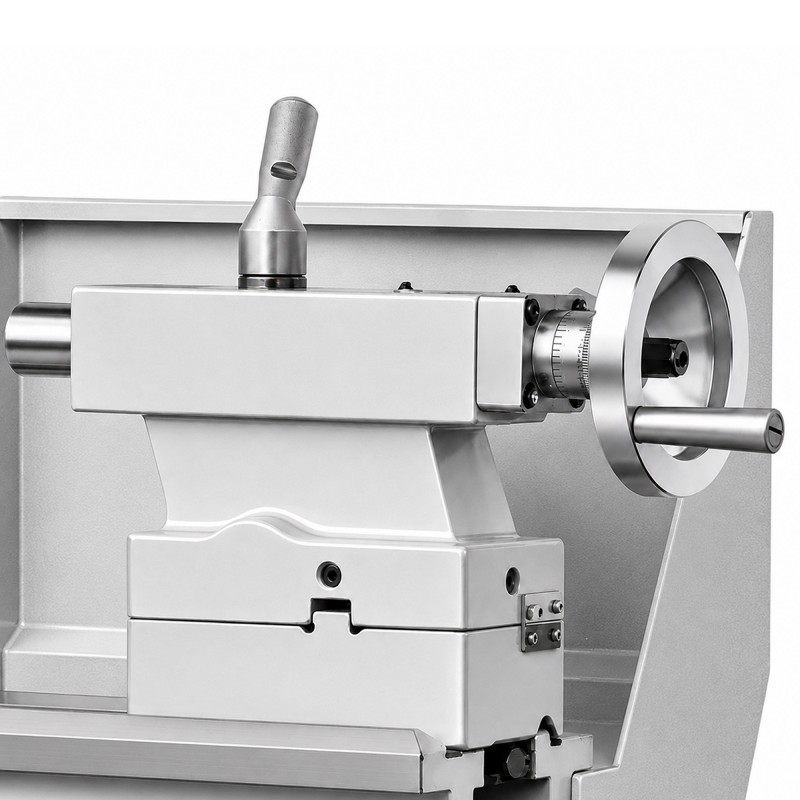

Der Support gewährleistet eine gleichmäßige Verfahrbewegung und eine präzise Werkzeugführung. Der mit einer MK2-Kegelaufnahme ausgestattete Reitstock ermöglicht das komfortable Abstützen langer Wellen und den Einsatz zusätzlicher Werkzeuge.
Ein weiterer Vorteil der Drehmaschine ist die Auffangwanne für Kühlschmiermittel und Späne, die das Sauberhalten des Arbeitsplatzes während der Bearbeitung erleichtert. Die Konstruktion leitet Kühlschmiermittel wirksam ab und sammelt die entstehenden Späne, wodurch deren Verteilung im Maschinenumfeld reduziert wird. Diese Lösung erhöht den Bedienkomfort, vereinfacht die tägliche Wartung und ermöglicht eine effizientere Organisation des Bearbeitungsprozesses.
Die Universaldrehmaschine CORMAK TYTAN 220x750P VARIO wurde für präzise Dreharbeiten mit hoher Oberflächenqualität entwickelt. Die steife Konstruktion, der automatische Vorschub und die stufenlose Drehzahlregelung ermöglichen eine sehr gute Maßwiederholgenauigkeit und reduzieren Schwingungen während des Betriebs.

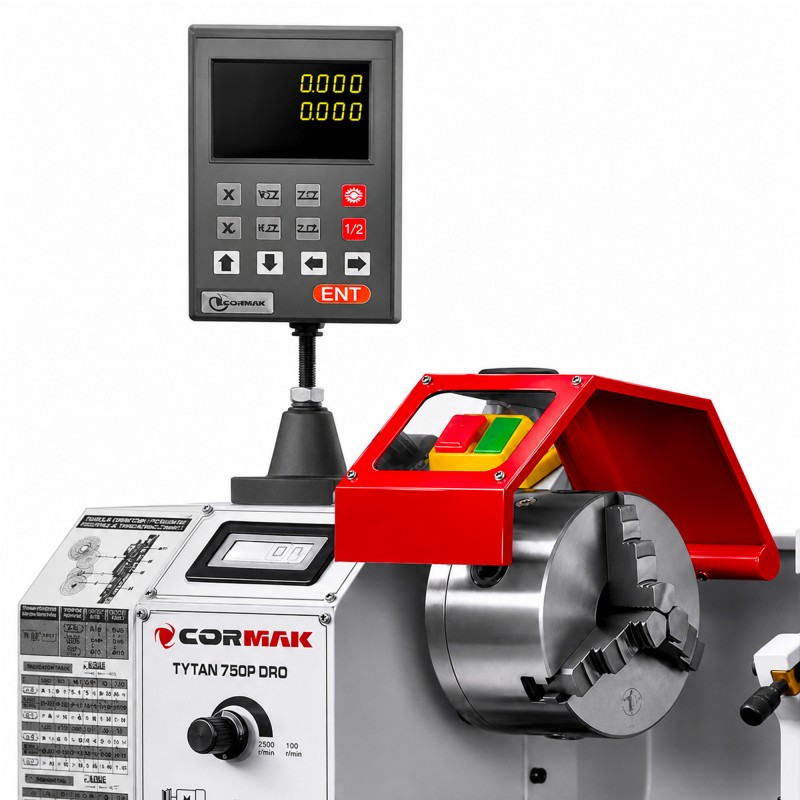

Die Drehmaschine ist mit einer digitalen Positionsanzeige der Längs- und Querachse (DRO) ausgestattet, die eine präzise Kontrolle der Supportbewegung während der Bearbeitung ermöglicht. Die elektronische Messung reduziert das Risiko von Ablesefehlern an mechanischen Skalen, verkürzt die Zeit für die Maßeinstellung und erhöht die Wiederholgenauigkeit der gefertigten Werkstücke. Die Digitalanzeige erleichtert Bearbeitungsvorgänge mit hohen Anforderungen an die Maßgenauigkeit erheblich, sowohl in der Einzel- als auch in der Kleinserienfertigung.
Die Maschine ermöglicht die Bearbeitung von Werkstücken mit einem Durchmesser von bis zu 220mm über dem Maschinenbett und einer Länge von bis zu 750mm, das Schneiden metrischer und zölliger Gewinde sowie Planen, Bohren, Aufreiben und Feinbearbeiten. Dank des großen Spindeldrehzahlbereichs kann der Bediener die Bearbeitungsparameter problemlos an Baustahl, Edelstahl, Nichteisenmetalle und Kunststoffe anpassen.
Die Metalldrehmaschine kommt überall dort zum Einsatz, wo eine präzise und wiederholgenaue Bearbeitung von Werkstücken erforderlich ist.
*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
| Arbeitsbereich | |
|---|---|
| Drehdurchmesser über dem Bett | 220mm |
| Drehdurchmesser über dem Querschlitten | 140mm |
| Spitzenweite | 750mm |
| Bettbreite | 100mm |
| Spindelstock | |
| Spindeldurchlass | 38mm |
| Spindelkonus | MK5 |
| Anzahl der Spindeldrehzahlen | Stufenlos regelbar |
| Spindeldrehzahlbereich | 50–2.500U/min |
| Vorschub und Gewindeschneiden | |
| Anzahl metrischer Gewinde | 12 |
| Bereich metrischer Gewindesteigungen | 0,4–3,5mm |
| Anzahl zölliger Gewinde | 12 |
| Bereich zölliger Gewinde | 8–44 Gewindegänge/Zoll |
| Längsvorschubbereich | 0,15–0,25mm/U |
| Kreuzsupport und Längssupport | |
| Maximaler Verfahrweg des Oberschlittens | 65mm |
| Maximaler Verfahrweg des Quersupports | 80mm |
| Maximaler Verfahrweg des Längssupports | 700mm |
| Reitstock | |
| Pinolenhub | 50mm |
| Reitstockkonus | MK2 |
| Sonstige Angaben | |
| Hauptmotor | 1.100W / 230V / 50Hz |
| Maximale Werkzeuggröße | 16mm |
| Abmessungen | |
| Länge | 1.260mm |
| Breite | 400mm |
| Höhe | 1.300mm |
| Gewicht (mit Untergestell) | 80kg |
Entscheiden Sie sich für die Universaldrehmaschine CORMAK TYTAN 220x750P VARIO 230V, wenn Sie Wert auf präzise Bearbeitung, eine langlebige Konstruktion und vielseitige Bearbeitungsmöglichkeiten legen. Diese zuverlässige konventionelle Drehmaschine für die professionelle Metallbearbeitung eignet sich sowohl für den täglichen Werkstatteinsatz als auch für anspruchsvollere Fertigungsaufgaben.
