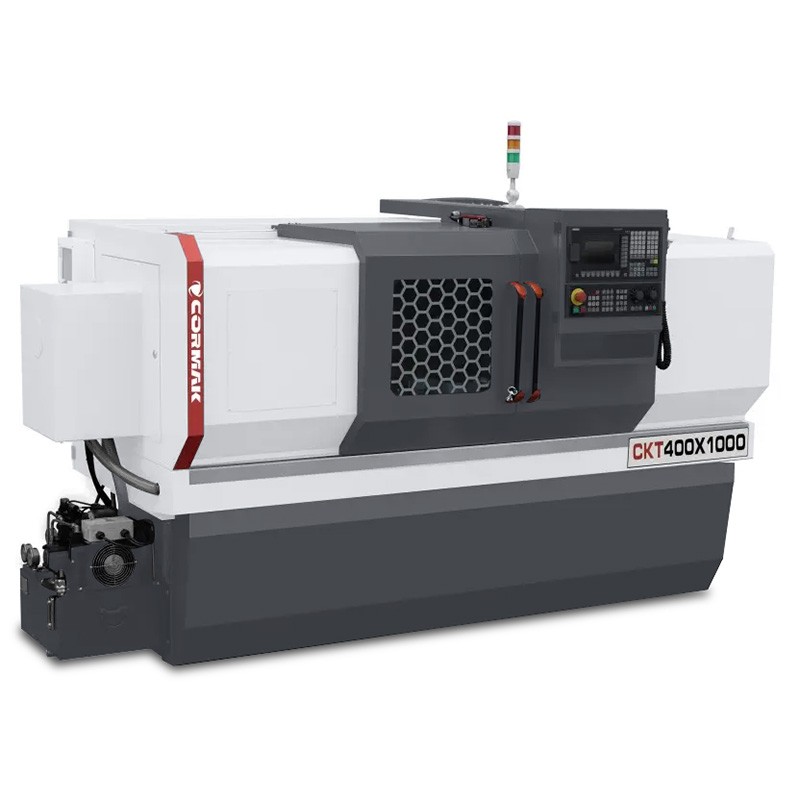

CNC-Drehmaschine CKT 400x1000 mit angetriebenem Werkzeug – Präzision und Effizienz in der Metallbearbeitung
CNC-Drehmaschine CKT 400x1000 ist eine moderne numerisch gesteuerte Drehmaschine für präzise Bearbeitung von Metallteilen in mittleren und großen Produktionsbetrieben. Mit der Steuerung SIEMENS SINUMERIK 808D bietet sie Zuverlässigkeit, Genauigkeit und einfache Bedienung.
Hauptvorteile der CNC-Drehmaschine CKT 400x1000
mit angetriebenem Werkzeug
CNC-Drehmaschine CKT 400x1000 verbindet moderne Technologie mit robuster Bauweise und ermöglicht komplexe Operationen wie Außen-, Innen-, Kugel- und Gewindedrehen, Bohren, Einstiche und Konturdrehen. Wichtige Vorteile:
- Hohe Präzision: Drehdurchmesser über Bett 400 mm, über Support 210 mm, minimale Einstellung 0,001 mm (X/Z).
- Flexibles Spindelsystem: Drehzahlbereich 0–2000 U/min, Spindeldurchlass 52 mm (Option 72 mm), Kegel MK6.
- Intuitive Steuerung: SIEMENS SINUMERIK 808D mit SIEMENS-Servoantrieben, optimiert für Einsteiger.
- Stabile Konstruktion: Gewicht 2000 kg, Abmessungen 2640×1500×1770 mm.

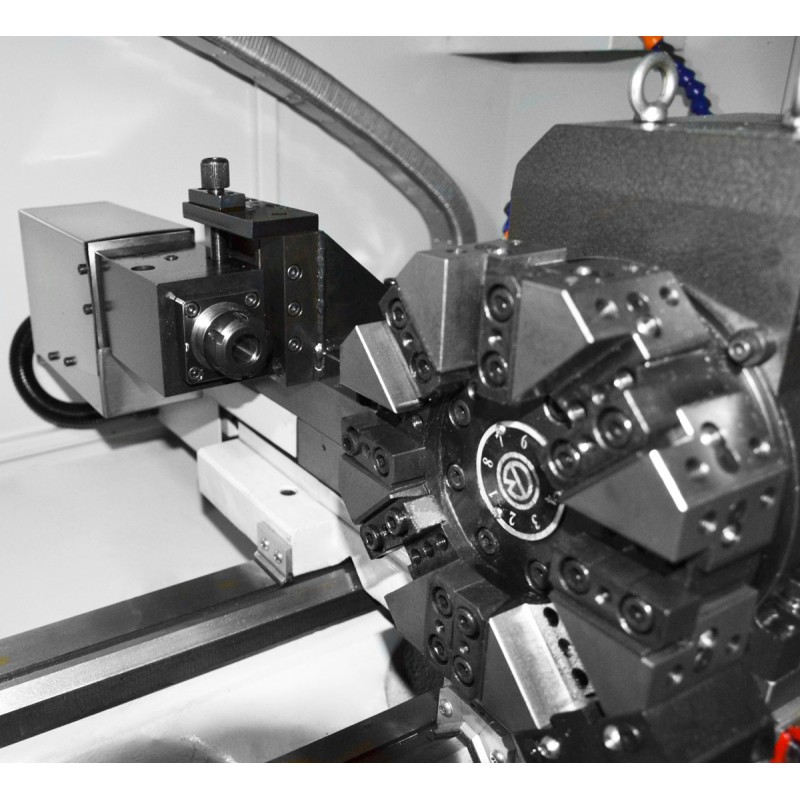

- Werkzeugeffizienz: 4-fach Werkzeughalter (Option 6 oder 8), Werkzeuge 20×20 mm (Option 25×25 mm), Revolverkopf mit angetriebenem Werkzeug.
- Schnelles Einrichten: Einfaches Setzen von Werkzeugen und Nullpunkten ohne Programmcode.
- Sicherheit: Gesteuerte Bewegungen und Geschwindigkeitsbegrenzung.
- Langlebigkeit: Automatische Schmierung der Getriebe und Führungen.
- Kühlsystem: Hält konstante Temperatur und schützt Werkzeuge.
- Vielfältige Anwendungen: Mechanik-, Automobil- und Werkzeugindustrie.
- Energieeffizienz: Hauptmotor 5,5 kW, Vorschubantriebe 6 Nm.
- Technologische Zyklen: Standardzyklen für Quer-, Kegel-, Gewinde- und Einstichdrehen.
- Optionale Konfiguration: FANUC Oi-TF, hydraulisches Spannfutter, Stangenlader, CAD/CAM.
- CE-Zertifizierung: entspricht europäischen Sicherheitsstandards.
Konstruktion und Technologie der CNC-Drehmaschine CKT 400x1000
mit angetriebenem Werkzeug
CNC-Drehmaschine CKT 400x1000 wurde für Präzision und Zuverlässigkeit entwickelt. Hauptkomponenten:
- Stabiles Maschinenbett: Gewicht 2000 kg reduziert Vibrationen.
- Leistungsstarke Spindel: Durchlass 52 mm (Option 72 mm), Kegel MK6, Drehzahl 0–2000 U/min.
- Werkzeughalter: 4-fach (Option 6/8), Werkzeuge 20×20 mm (Option 25×25 mm).
- Hydraulischer Reitstock: Pinole MK5, Hub 120 mm.

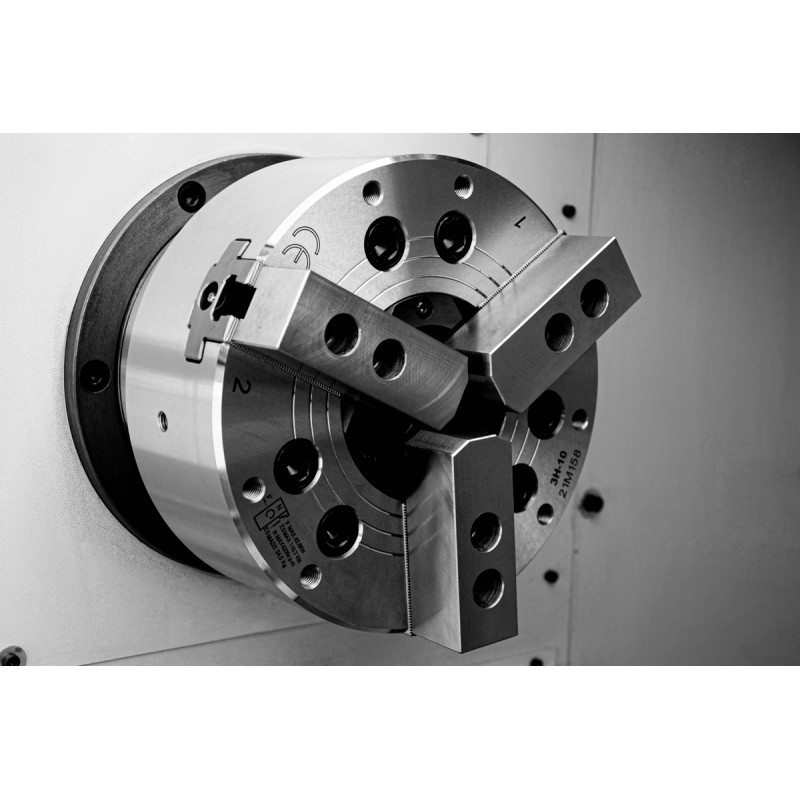

- Manuelles Spannfutter: Optional hydraulisch.
- SIEMENS Servoantriebe: Positioniergenauigkeit 0,001 mm.
- Automatische Schmierung: Führungen und Getriebe.
- Kühlsystem: für lange Bearbeitung.
- 24V-Halogenbeleuchtung: bessere Sichtbarkeit.
Präzision und Leistung
CKT 400x1000 erreicht Genauigkeit von 0,001 mm (X/Z). Vorschübe: X 8 m/min, Z 10 m/min. Mit Bearbeitungszyklen und CNC-Steuerung SIEMENS SINUMERIK 808D ermöglicht sie exakte Bearbeitung von Werkstücken Ø 400 mm, Länge 1000 mm.
Anwendungsbereiche
- Mechanik: Wellen, Buchsen, Flansche.
- Automobil: Motor- und Getriebeteile.
- Werkzeugbau: Gewinde, Nuten, komplexe Geometrien.
- Serien- und Kleinserienfertigung: auch für R&D.
Standardausstattung
- SIEMENS SINUMERIK 808 Advanced
- SIEMENS-Servoantriebe
- Manuelles Spannfutter
- 4-fach Werkzeughalter + angetriebene Werkzeuge
- Satz weiche Backen
- Hydraulischer Reitstock MK5
- Kühlsystem
- Automatische Schmierung
- 24V-Halogenbeleuchtung
- Betriebsanleitung
- CE-Zertifizierung
Sonderausstattung
- Hydraulisches Spannfutter
- 6-/8-fach Werkzeughalter
- Mitlaufende Lünette
- Feste Lünette
- Zusätzliche weiche Backen
- Harte Backen
- Werkzeughalter
- CAD/CAM-Software
Technische Daten
| Technische Daten |
| Max. Drehdurchmesser über Bett |
400 mm |
| Max. Drehdurchmesser über Support |
210 mm |
| Spitzenweite |
1000 mm |
| Spindeldrehzahl |
0–2000 U/min |
| Spindeldurchlass |
52 mm (Option 72 mm) |
| Spindelkegel |
MK6 |
| Werkzeughalter-Positionen |
4 (Option 6/8)+1 angetrieben |
| Werkzeughaltergröße |
20×20 mm (Option 25×25 mm) |
| Min. Einstellwert (X/Z) |
0,001/0,001 mm |
| Vorschubgeschwindigkeit X |
8 m/min |
| Vorschubgeschwindigkeit Z |
10 m/min |
| Reitstockpinole |
MK5 |
| Pinolenhub |
120 mm |
| Hauptmotor |
5,5 kW |
| Servoantriebe (X/Z) |
6 Nm / 6 Nm |
| Abmessungen Verpackung |
2640×1500×1770 mm |
| Gewicht netto |
2000 kg |
CNC-Steuerungen – SIEMENS und FANUC
SIEMENS SINUMERIK 808 Advanced
- Intuitive Bedienung
- Zuverlässigkeit
- Wirtschaftlich für Basisanwendungen
SIEMENS SINUMERIK 828D
- Hohe Rechenleistung
- CAD/CAM-Integration
- Erweiterte Funktionen
FANUC Oi-TF
- Stabilität
- Erweiterte Drehzyklen
- Benutzerfreundliche Oberfläche
Siemens Sinumerik 828/840 Handbuch herunterladen
Siemens Sinumerik 808 Advanced Handbuch herunterladen
