CNC-Drehmaschine CORMAK CK7150 LT 12x750 mit angetriebenen Werkzeugen Siemens Sinumerik

CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen ist eine fortschrittliche CNC-Drehmaschine mit Schrägbett, entwickelt für die präzise Bearbeitung von Metalldetails in industriellen Umgebungen. Ausgestattet mit angetriebenen Werkzeugen, einem 12-Stationen-Revolver und der Steuerung Siemens Sinumerik 808D bietet sie Zuverlässigkeit, hohe Leistung und Vielseitigkeit in kompakter Form.

Hauptvorteile der CNC-Drehmaschine CORMAK CK7150X750 LT12

CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen kombiniert moderne Technologie mit robuster Schrägbett-Konstruktion und bietet dem Anwender wesentliche Vorteile in der Produktion. Die wichtigsten Merkmale umfassen:

• Multifunktionale Bearbeitung: Mit angetriebenen Werkzeugen und einem Revolver mit 12 Positionen ermöglicht sie Drehen, Fräsen und Bohren in einem Zyklus – das steigert die Effizienz und verkürzt die Bearbeitungszeit.
• Höchste Präzision: Die Positioniergenauigkeit der X-/Z-Achse von 0,001 mm garantiert exzellente Oberflächenqualität, ideal für komplexe Geometrien in der Präzisionsindustrie.
• Schrägbett-Konstruktion: Die Bauweise der CNC-Drehmaschine mit Schrägbett gewährleistet hohe Steifigkeit, effiziente Spanabfuhr und verlängerte Lebensdauer der Maschine, besonders bei der Bearbeitung harter Materialien.
• Fortschrittliche Spindel: Spindeldurchlass 52 mm, Drehzahl bis 3000 U/min, angetrieben von einem 11 kW-Motor – ideal für Stahl, Aluminiumlegierungen oder technische Kunststoffe.
• Kompakter Arbeitsbereich: Maximale Werkstücklänge 750 mm und Drehdurchmesser über Bett 500 mm ermöglichen die Bearbeitung kleiner und mittlerer Teile mit hoher Genauigkeit.
• Intuitive Bedienung: Steuerung Siemens Sinumerik 808D mit USB-Anschluss und benutzerfreundlicher Oberfläche erleichtert das Programmieren und reduziert Rüstzeiten.
• Stabilität und Langlebigkeit: Maschine mit 4600 kg, ausgestattet mit Linearführungen und CE-konformer Vollverkleidung für Sicherheit und Stabilität im Betrieb.
• Effektive Kühlung: Modernes Kühl- und automatisches Schmiersystem reduziert Werkzeugverschleiß und verbessert die Bearbeitungsqualität.
• Wirtschaftlichkeit: Kompakte Abmessungen 3700x1800x2100 mm und energieeffizienter Motor senken Betriebskosten bei hoher Produktivität.
• Breite Einsatzmöglichkeiten: Bearbeitung verschiedenster Materialien – von Leichtmetallen bis zu hochfesten Legierungen – in einem Arbeitsgang.
• Zuverlässigkeit der Komponenten: Servo-Antriebe von Siemens und hochwertige Bauteile garantieren lange Lebensdauer und Stabilität.
• Einfache Integration: Kompatibel mit CAD/CAM-Systemen und Automatisierungslösungen, nahtlos integrierbar in Produktionslinien.
• Ergonomie: Vollverkleidung, Späneförderer, Halogenbeleuchtung 24V und Servicewerkzeuge im Lieferumfang für komfortables Arbeiten.
• Flexible Konfiguration: Optionaler automatischer Werkstückauswerfer und erweiterbare CNC-Steuerungen (Siemens 828D oder Fanuc Oi-TF) passen die Maschine an individuelle Produktionsanforderungen an.
• Optimierte Bauweise: Kompakte Dimensionen und hohe Dynamik machen diese CNC-Drehmaschine für Metall zur idealen Wahl für Werkstätten mit begrenztem Platz.

CNC-Drehmaschine für Metall CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen ist die perfekte Lösung für Produktionsbetriebe, die eine präzise, multifunktionale Maschine für Einzel- und Serienfertigung benötigen.

Bauweise und Technologie der CNC-Drehmaschine CORMAK CK7150X750 LT12

CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen wurde für Langlebigkeit, Präzision und einfache Bedienung entwickelt. Wichtige Komponenten umfassen:

Konstruktion und Bett

Das Schrägbett gewährleistet hohe Steifigkeit und effiziente Spanabfuhr, minimiert Vibrationen während der Bearbeitung. Maximaler Drehdurchmesser über Bett 500 mm, über Schlitten 290 mm sowie maximale Werkstücklänge 750 mm ermöglichen die präzise Bearbeitung kleiner und mittlerer Werkstücke.

Spindel und Antrieb

Spindel mit Durchlass 52 mm und maximaler Drehzahl 3000 U/min, angetrieben von einem 11 kW-Motor, garantiert hohe Schnittleistung. Ein hydraulisches 3-Backenfutter mit 210 mm Größe sorgt für sicheren Halt der Werkstücke.

Führungen und Antriebe

Linearführungen sowie präzise Siemens-Servoantriebe in den Achsen X/Z (Verfahrweg 500/210 mm) gewährleisten sanfte Bewegungen und hohe Dynamik, wodurch Positionierfehler minimiert werden.

Steuerungssystem

Standardmäßig mit Siemens Sinumerik 808D ausgestattet (optional Siemens 828D oder Fanuc Oi-TF), mit USB-Anschluss und RS-232-Schnittstelle für präzise Programmierung und einfache Integration in CAD/CAM-Systeme. Das Bedienpanel mit Schutzart IP65 sorgt für Zuverlässigkeit in anspruchsvollen Werkstattumgebungen.

Präzision und Leistungsfähigkeit

Industrielle CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen bietet außergewöhnliche Präzision dank einer Positioniergenauigkeit von 0,001 mm und fortschrittlicher CNC-Steuerung. Angetriebene Werkzeuge und ein Revolver mit 12 Stationen ermöglichen komplexe Operationen wie Fräsen und Bohren in einer Aufspannung, was Zykluszeiten verkürzt und die Produktivität steigert. Der 11 kW-Motor gewährleistet stabile Bearbeitung auch bei hoher Belastung.

Anwendungsbereiche der CNC-Drehmaschine CORMAK CK7150X750 LT12

CNC-Drehmaschine für Metall CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen findet Einsatz in anspruchsvollen Branchen wie:

• Automobilindustrie: Fertigung von Wellen, Buchsen und Getriebekomponenten.
• Maschinenbau: Drehen und Fräsen von Konstruktionselementen für Maschinen und Anlagen.
• Luftfahrtindustrie: Bearbeitung präziser Bauteile, z. B. Motorkomponenten.
• Medizintechnik: Herstellung hochpräziser Bauteile für medizinische Geräte.
• Produktionswerkstätten: Umsetzung von Einzel- und Serienaufträgen mit höchster Flexibilität und Genauigkeit.

Dank angetriebener Werkzeuge und kompakter Bauweise ist die CNC-Drehmaschine mit Schrägbett die ideale Wahl für Produktionsbetriebe mit begrenztem Platz, die eine multifunktionale Maschine benötigen.

CNC-Steuerungen – Siemens Sinumerik 808D, 828D und Fanuc Oi-TF

CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen bietet professionelle CNC-Steuerungen führender Hersteller wie Siemens und Fanuc, die Präzision, Effizienz und Bedienkomfort garantieren.

Siemens Sinumerik 808D – kompakte Steuerung für Standardanwendungen

Sinumerik 808D ist eine wirtschaftliche CNC-Steuerung für CNC-Drehmaschinen für Metall und bietet:

• Intuitive Benutzeroberfläche: Spezielle Tastatur und einfaches Grafikdisplay erleichtern Programmierung und Bedienung.
• Hohe Zuverlässigkeit: Schutzart IP65 gewährleistet stabile Funktion auch in schwierigen Werkstattbedingungen.
• Erweiterte Funktionen: Unterstützung von Drehzyklen und Integration mit CAD/CAM-Systemen.

Siemens Sinumerik 828D – fortschrittliche Steuerung für anspruchsvolle Prozesse

Sinumerik 828D ist eine professionelle CNC-Steuerung für industrielle Drehmaschinen und bietet:

• Hohe Rechenleistung: Schnelle Datenverarbeitung ermöglicht dynamische und präzise Bearbeitung.
• Umfangreiche Funktionen: Erweiterte Bearbeitungszyklen, Interpolation und Werkzeugbahnoptimierung.
• Integration mit Automatisierung: Möglichkeit zur Erweiterung um zusätzliche Steuerungsmodule.

Fanuc Oi-TF – Stabilität und Präzision

Fanuc Oi-TF ist eine zuverlässige CNC-Steuerung für CNC-Drehmaschinen und bietet:

• Stabiler Betrieb: Präzision auch in der Langzeit-Serienproduktion.
• Erweiterte Drehfunktionen: Gewindeschneiden, Nuten und Bohren.
• Benutzerfreundliche Oberfläche: Schnelle Programmierung und einfache Bedienung.

Wählen Sie die passende CNC-Steuerung für Ihre Bedürfnisse, um Effizienz und Präzision Ihrer Produktionsprozesse zu steigern!

Wichtigste technische Parameter

Standardausstattung

• Sinumerik 808D Steuerung

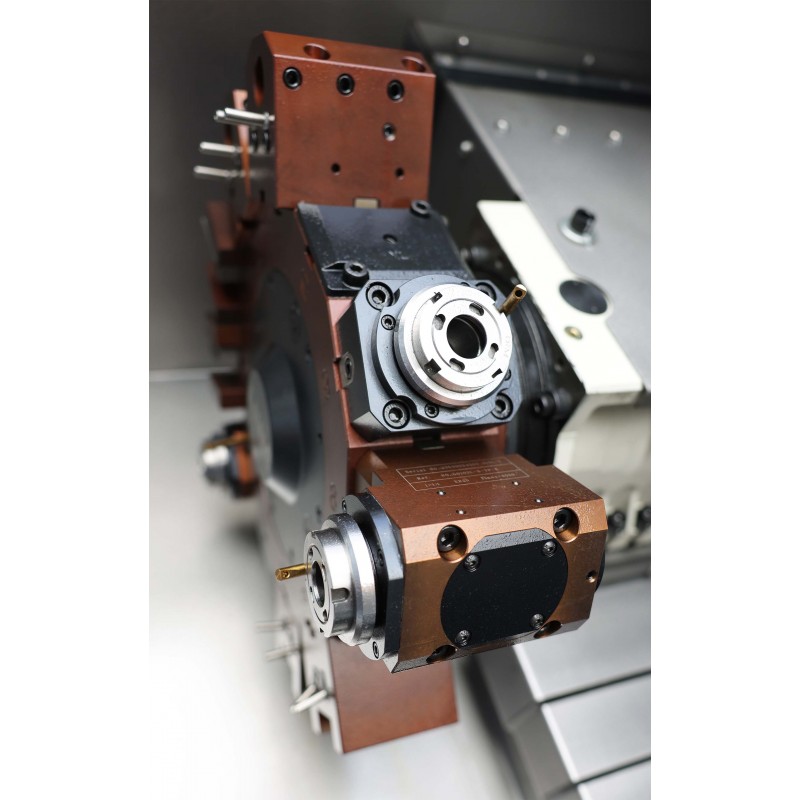

• 12-fach Revolverkopf (angetriebene Werkzeuge)
• Gerade angetriebene Halter ER25 1 Stk.
• 45° angetriebene Halter ER25 1 Stk.
• Halter 20x20 Quadrat 2 Stk.
• Längshalter 20x20 Quadrat 1 Stk.
• Späneförderer
• Siemens-Servoantriebe
• Hydraulisches 3-Backenfutter
• Satz weiche Backen
• Hydraulischer Reitstock
• Kühlsystem
• Automatisches Schmierungssystem für Getriebe und Führungen
• Halogenbeleuchtung 24V
• Betriebsanleitung

Optionale Ausstattung

• Automatischer Werkstückauswerfer
• Steuerung: Siemens 828D, Fanuc Oi-TF

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Warum CORMAK wählen?

Als erfahrener Hersteller von CNC-Maschinen liefert CORMAK seit über 20 Jahren zuverlässige Lösungen für die Industrie. Unsere CNC-Drehmaschinen für Metall erfüllen höchste Qualitätsstandards, verfügen über CE-Zertifizierung und werden durch professionellen Service unterstützt. Dank großer Lagerkapazitäten (über 15.000 m²) und einem Team von Spezialisten bieten wir umfassende technische Unterstützung und Beratung.

• Erfahrung: 16 Jahre Service-Erfahrung mit Siemens CNC-Steuerungen.
• Qualität: Maschinen nach europäischen Sicherheitsnormen.
• Support: Fachkundige Beratung sowie schneller Garantie- und Nachgarantieservice.

Mit einer industriellen Drehmaschine von CORMAK investieren Sie in Präzision, Zuverlässigkeit und langfristige Effizienz Ihrer Produktion.

Bestellen Sie die CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen noch heute!

Steigern Sie Effizienz und Präzision Ihrer Produktion mit der CNC-Drehmaschine CORMAK CK7150X750 LT12 mit angetriebenen Werkzeugen. Kontaktieren Sie unser Team für detaillierte Informationen, ein individuelles Angebot oder eine Maschinenvorführung.
