Dank innovativer Lösungen arbeiten unsere Rundschleifmaschinen stabil und mit minimaler Geräuschentwicklung – ideal für industrielle Umgebungen. Ausgestattet mit Schraubenpumpen im Hydrauliksystem gewährleisten sie einen ruhigen Betrieb bei hoher Bearbeitungspräzision. Zudem sorgt die fortschrittliche Schleifkopfspindel für ausgezeichnete Steifigkeit und präzisen Rundlauf, wodurch perfekt bearbeitete Wellen erzielt werden.
Außen- und Innenrundschleifmaschine Ø200 x 750 mm – Präzision in der zylindrischen Bearbeitung
Die Außen- und Innenrundschleifmaschine Ø200 x 750 mm ist eine fortschrittliche Maschine, die für das präzise Schleifen zylindrischer Außen- und Innenflächen entwickelt wurde. Ihre robuste Konstruktion und moderne Technologien gewährleisten hohe Bearbeitungsgenauigkeit sowie Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.
Die Außen- und Innenrundschleifmaschine Ø200 x 750 mm ist eine vielseitige Lösung für Industriebetriebe, die die präzise Bearbeitung zylindrischer Bauteile bis zu einem Durchmesser von 200 mm und einer Länge bis 750 mm verlangen. Für Profis konzipiert, kombiniert sie fortschrittliche Technologien wie stufenlose Spindeldrehzahlregelung und ein hydraulisches Vorschubsystem mit einer massiven Konstruktion von 4,3 t – für Zuverlässigkeit und Effizienz. Die Maschine ermöglicht das Schleifen äußerer Wellenflächen sowie innerer Bohrungen mit Durchmessern von 25 bis 100 mm und ist damit ideal für einen breiten Anwendungsbereich. Eine umfangreiche Standardausstattung, darunter Innenbearbeitungskopf und 3-Backenfutter, erhöht die Funktionalität, während präzise Zustellungen (0,0025 mm) eine exzellente Oberflächenqualität sicherstellen. Zu den wichtigsten Vorteilen gehören:

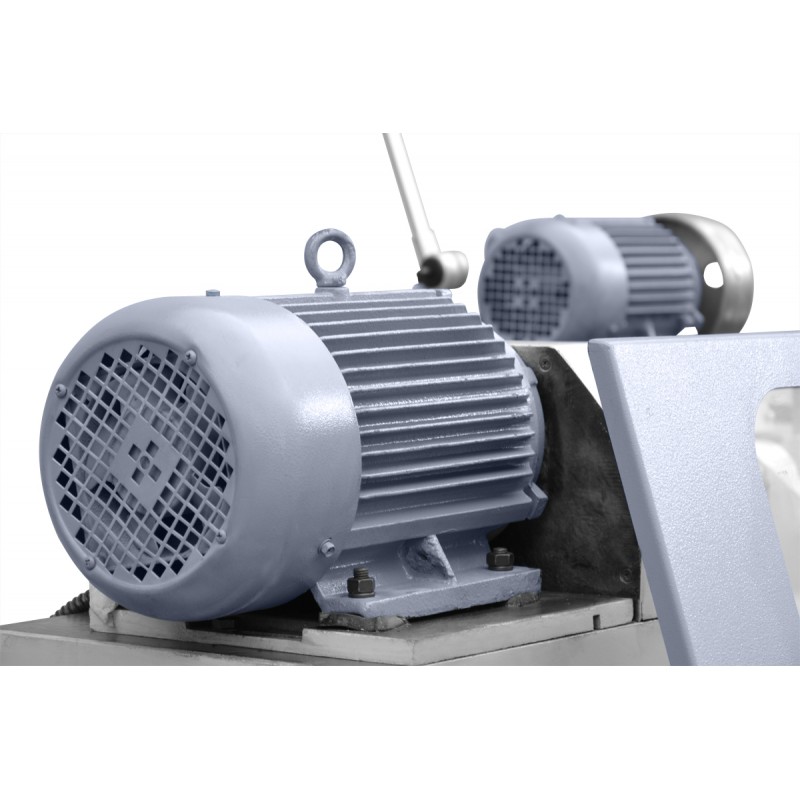

Die Außen- und Innenrundschleifmaschine Ø200 x 750 mm zeichnet sich durch eine massive Konstruktion von 4,3 t und Abmessungen von 275x203x205 cm aus, die Stabilität während der Bearbeitung gewährleistet. Ausgestattet mit präzisen Führungen und einer von einem 4-kW-Motor angetriebenen Spindel arbeitet sie mit einer Schleifscheibe 400x50x203 mm für effizientes Außenschleifen. Der Innenbearbeitungskopf mit 1,1 kW und Drehzahlen von 10.000/15.000 U/min ermöglicht das präzise Fertigschleifen von Bohrungen.
Die Maschine bietet einen maximalen Quervorschub von 205 mm sowie präzise Handzustellungen: grob 2 mm/U und fein 0,5 mm/U. Die minimale Zustellung 0,0025 mm sowie die Schleifscheibenverschleiß-Kompensation von 0,0025 mm gewährleisten hohe Bearbeitungsgenauigkeit. Das hydraulische Tischvorschubsystem im Bereich 0,1–4 m/min sorgt für ruhige Bewegungen – entscheidend für präzise Anwendungen.
Die Rundschleifmaschine verfügt über eine leistungsfähige Kühlanlage mit einer Förderleistung von 25 L/min, die Werkstück und Schleifscheibe wirksam vor Überhitzung schützt. Ein 3-Backenfutter sowie eine Dreheinheit mit Konus MK 4 gewährleisten sicheres Spannen, was Sicherheit und Präzision erhöht. Der Schwenkwinkel des Schleifkopfs beträgt +90°; der Tisch lässt sich um 3° nach rechts und 8° nach links schwenken – für flexible Anpassung an verschiedene Bearbeitungsaufgaben.
Die Außen- und Innenrundschleifmaschine Ø200 x 750 mm garantiert dank präziser Vorschubsteuerung und stabiler Konstruktion eine exzellente Oberflächengüte. Die maximale Bearbeitungslänge beträgt außen 750 mm und innen 125 mm, wodurch Werkstücke unterschiedlicher Größe bearbeitet werden können. Die Umfangsgeschwindigkeit der Schleifscheibe (35 m/s) sowie die stufenlose Spindeldrehzahl (25–380 U/min) ermöglichen die Anpassung an spezifische Anforderungen und sichern glatte Oberflächen mit minimalen Toleranzen.
Die Außen- und Innenrundschleifmaschine Ø200 x 750 mm ist für Industriebetriebe vorgesehen, die eine präzise Bearbeitung zylindrischer Elemente benötigen. Einsatzgebiete:
| Spitzenhöhe [mm] | 135 |
| Spitzenweite [mm] | 750 |
| Max. Schleifdurchmesser (außen) [mm] | 5-200 |
| Max. Schleifdurchmesser (innen) [mm] | 25-100 |
| Max. Schleiflänge (außen) [mm] | 750 |
| Max. Schleiflänge (innen) [mm] | 125 |
| Max. Werkstücklänge (innen) [mm] | 100 |
| Schwenkwinkel | +90° |
| Spitzenkegel | MK 4 |
| Spindeldrehzahl | Stufenlos 25–380 (50 Hz) |
| Drehzahl des Schleifrads | 1.670 U/min |
| Schnellzustellung des Schleifkopfs | 50 |
| Max. Vorschub | 205 mm |
| Schwenkwinkel | 30° |
| Handzustellung pro Umdrehung | 2; 0,5 |
| Handzustellung pro Teilstrich | 0,01; 0,0025 |
| Schleifscheibenabmessungen | 400x50x203 mm |
| Umfangsgeschwindigkeit | 35 m/s |
| Drehzahl der Innenschleifspindel | 10.000/15.000 |
| Tischabmessungen | max. 50x25x13, min. 17x20x6 |
| Handvorschub pro Umdrehung | 6 mm |
| Max. Schwenkwinkel des Tisches (gegen Uhrzeigersinn) | 3° |
| Max. Schwenkwinkel des Tisches (im Uhrzeigersinn) | 8° |
| Bereich der Längsgeschwindigkeiten des Tisches | 0,1 – 4 m/min |
| Spitzenkegel | 4 |
| Pinolenweg | 30 mm |
| Leistung Schleifkopfmotor | 4 |
| Innenschleifen | 1,1 |
| Leistung Motorkopf | 0,75 |
| Gewicht (t) | 4,3 |
| Gesamtabmessungen (cm) | 275x203x205 |
Steigern Sie die Effizienz Ihrer Produktion mit der Außen- und Innenrundschleifmaschine Ø200 x 750 mm. Kontaktieren Sie uns, um ein detailliertes Angebot zu erhalten oder eine Präsentation der Maschine zu vereinbaren. Wählen Sie Präzision und Zuverlässigkeit – setzen Sie auf Rundschleifmaschinen von Cormak!
