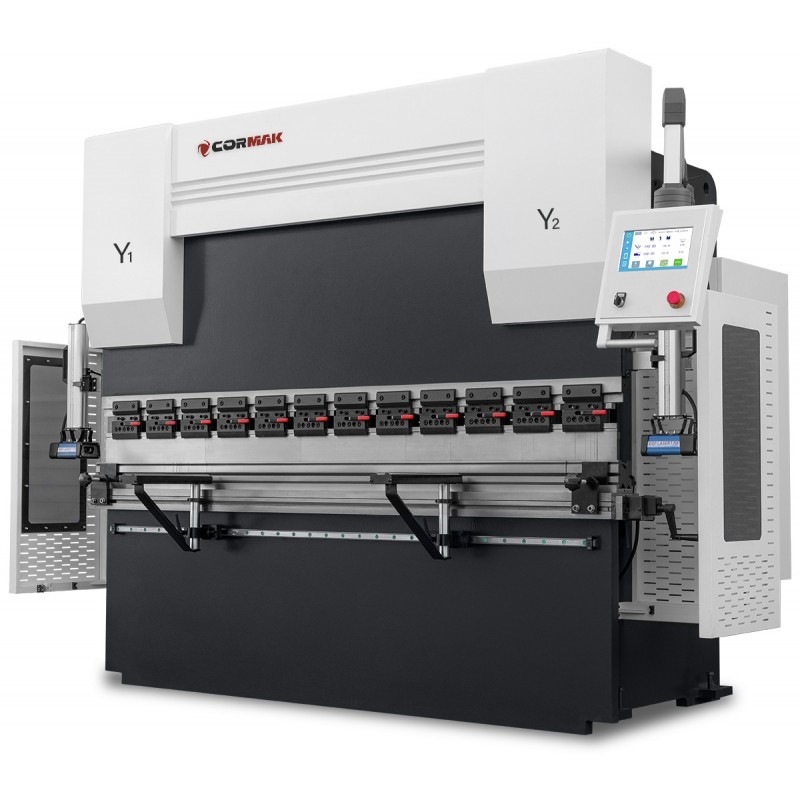

Hydraulische Abkantpresse CORMAK CNC SERVO EURO PB 63x2000

Die vorgestellte Konfiguration gehört zu den von Kunden am häufigsten gewählten Ausstattungen – eine bewährte und effiziente Lösung für die Serienfertigung.

Hauptmerkmale:

• Vordere Auflagen: 2 Stück auf Linearführungen, die während des Biegevorgangs für Stabilität sorgen
• Verstellung des Hinteranschlags (X-Achse): automatisch
• Verstellung des Pressbalkens (Y1-, Y2-Achse): automatisch
• Höhenverstellung der Anschlagfinger (R-Achse): manuell (Servoantrieb als Option*)
• Stempelaufnahme beidseitig : Schnellspannsystem vom Typ AMADA, das einen schnellen Werkzeugwechsel ermöglicht

Die verfügbaren Konfigurationen passen wir an die Produktionsanforderungen und die Art der zu bearbeitenden Werkstücke an – die Maschinenspezifikation wird individuell entsprechend dem Einsatzbereich und den technologischen Anforderungen festgelegt.

Technische Daten

Manuelle oder automatische Höhenverstellung der Anschläge. Die R-Achse erleichtert das Biegen größerer Radien, beispielsweise durch schrittweises Biegen.

Um beim schrittweisen Biegen ein zufriedenstellendes Ergebnis zu erzielen, sind bestimmte Berechnungen erforderlich. Dafür müssen einige der wichtigsten Parameter des Biegeprozesses bekannt sein:

• Bogenlänge – der Abstand zwischen den Endpunkten der Biegelinie des Blechwerkstücks, gemessen entlang der Innenseite der Biegung;
• Anzahl der Biegungen – die Anzahl einzelner Biegeschritte, die erforderlich sind, um ein Blech mit einem bestimmten Radius zu biegen; je größer die Anzahl der Biegungen, desto kleiner ist der Winkel jedes einzelnen Biegeschritts und desto gleichmäßiger wird der entstehende Bogen;
• Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegeschritten während des Bearbeitungsprozesses.

Obwohl der gesamte Prozess des schrittweisen Biegens recht kompliziert erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Softwarelösungen technologisch so weit entwickelt, dass sie dem Bediener viele Aufgaben vollständig abnehmen.

Automatische Bombierung

Gewährleistet einen gleichmäßigen Biegewinkel über die gesamte Biegelänge – (Option*)

Manuelle Bombierung (Option*)

Gewährleistet einen gleichmäßigen Biegewinkel über die gesamte Biegelänge – (Option*)

Hochwertige Komponenten:

• Komponenten der elektrischen Anlage von Schneider/Delta/Eaton



Steuerung und Funktionalität:

CR-41 CNC

• Ausgestattet mit einem 10-Zoll-Touchscreen, der an einem schwenkbaren Arm montiert ist und eine flexible Bedienung im gesamten Arbeitsbereich der Maschine ermöglicht
• Programmierbarkeit: Speicherung von bis zu 2.000 Programmen mit jeweils 30 Schritten, wodurch eine flexible Anpassung an unterschiedliche Aufgaben möglich ist
• Ergonomische Bedienung: Ein intuitives Menü mit englischen Abkürzungen erleichtert die schnelle Einarbeitung in die Bedienung

Die Maschine verbindet fortschrittliche Technologie mit einfacher Bedienung und ist damit eine ideale Wahl sowohl für präzise manuelle Biegearbeiten als auch für die effiziente Serienfertigung. Hochwertige Komponenten und fortschrittliche Sicherheitseinrichtungen gewährleisten Zuverlässigkeit und Betriebssicherheit.

Sicherheit

Laser-Sicherheitssystem

Bei uns bereits serienmäßig: ein hochwertiges Laser-Sicherheitssystem, das den Bediener schützt und den Biegeprozess um mehr als das Doppelte beschleunigt.

Bei der Sicherheit machen wir keine Kompromisse! Hochwertige Hydraulikverbindungen und Sicherheitsventile.

Vorsicht vor unzureichenden Sicherheitseinrichtungen wie Schutztoren oder Lichtvorhängen, da diese nicht den CE-Anforderungen entsprechen und die Gesundheit der Mitarbeiter gefährden können. Als Arbeitgeber sind Sie für die Gesundheit Ihrer Mitarbeiter verantwortlich!

CE-konforme Schutzvorrichtungen

Ergonomie und zusätzliche Ausstattung:

• Mobiles Bedienpanel an einem schwenkbaren Ausleger
• LED-Beleuchtung: erhöht den Arbeitskomfort und die Sicherheit
• Werkstückauflagen auf Linearführungen

Die Sicherheit unserer Kunden und ihrer Mitarbeiter hat für uns höchste Priorität. Deshalb sind unsere Abkantpressen mit einer Reihe fortschrittlicher Sicherheitseinrichtungen ausgestattet. Dazu gehören gut sichtbare Kennzeichnungen, seitliche Schutzabdeckungen, eine hintere Schutztür und leicht zugängliche Not-Aus-Schalter.

Jede Maschine wird mit einer übersichtlichen und ausführlichen Bedienungsanleitung geliefert.

Eine CE-Konformitätserklärung allein bedeutet nicht, dass eine Maschine sicher ist. Entscheidend ist, mit welchen Sicherheitssystemen sie ausgestattet ist!

SCO – Ölkühlsystem

Bei uns serienmäßig: ein System, das selbst nach langem Dauerbetrieb stabile Betriebsparameter der Maschine gewährleistet.

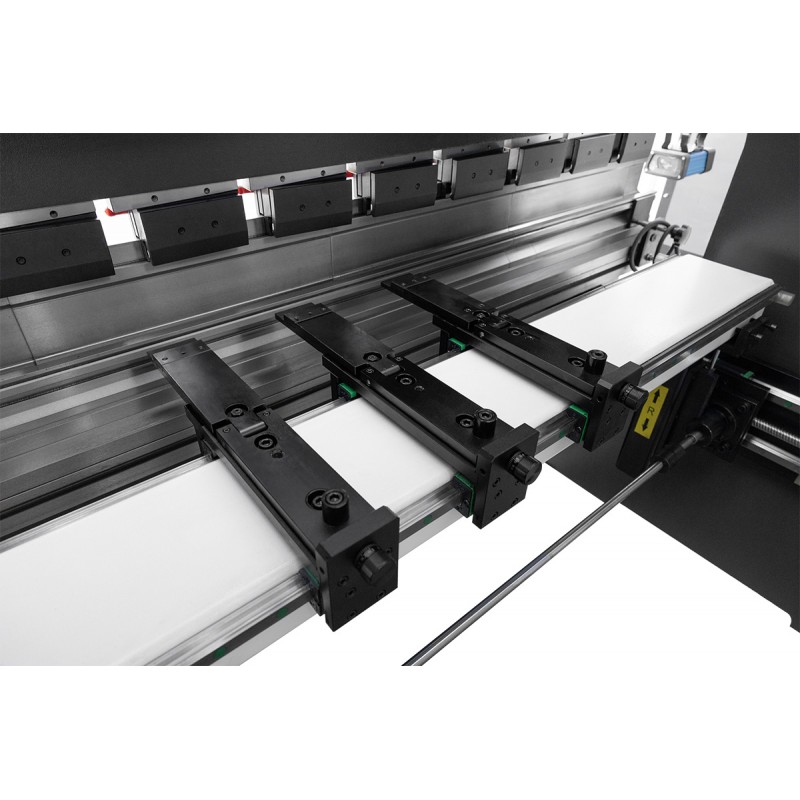

Stempel- und Matrizenbefestigung:

• Serienmäßig mit geteilten, vierseitigen Mehrfach-V-Matrizen und geteilten Stempeln ausgestattet
• Das bei CORMAK Abkantpressen verwendete Standardsystem ist ein manuelles Spannsystem vom Typ AMADA (europäisches System), das einen schnellen Werkzeugwechsel ermöglicht
• Die Stempel werden seitlich in die Maschine eingeschoben und mit Schrauben arretiert

Auswahl von Matrize und Stempel

Für das gewünschte Biegeergebnis ist auch die richtige Auswahl der Werkzeuge für die Abkantpresse, also der Matrize und des Stempels, von entscheidender Bedeutung.
CORMAK Abkantpressen führen während des Biegeprozesses kontinuierlich Messungen durch und können beispielsweise Abweichungen während der Bearbeitung korrigieren, um ein möglichst optimales Ergebnis zu erzielen.

Je nach Presskraft der Abkantpresse können die geteilten Stempel und Matrizen unterschiedliche Längen aufweisen.

Schulung und Inbetriebnahme – individuelles Angebot

Schulung und Inbetriebnahme der Maschine

Es ist möglich, eine professionelle Schulung und die Inbetriebnahme der Maschine durch einen CORMAK-Techniker zu organisieren; dieser Service wird individuell kalkuliert.

Kontaktieren Sie unseren Berater für weitere Informationen.

Kontakt

Telefonische Beratung durch einen Spezialisten

Sie können jederzeit auf die Unterstützung eines Spezialisten zählen.

Geschäftsbedingungen

• 24 Monate Garantie.
• Die Maschine ist fabrikneu
• Garantie- und Nachgarantieservice durch den Verkäufer

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und umfasst keine optionale/zusätzliche Ausstattung, Installation, Transport oder Schulung; bitte kontaktieren Sie unseren Berater für weitere Informationen.
