Die präsentierte Konfiguration ist die am häufigsten von Kunden gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion
Hauptmerkmale:
-
Vorderstützen: 2 Stück auf Linearführungen, die Stabilität während der Biegeoperation gewährleisten
-

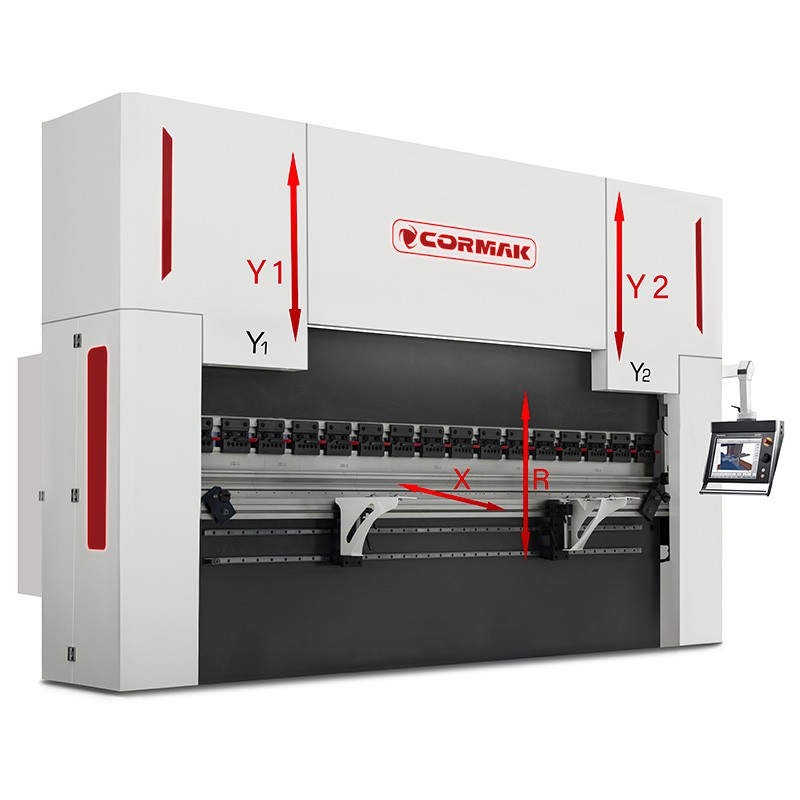

Achsenregelung Y1, Y2: automatisch
-
Regelung des Hinteranschlags (Achse X): Servoantrieb mit Encodern
-
Regelung der Achse R: Servoantrieb mit Encodern
-
Automatische Biegeverformungskompensation
-
Zweifach-Befestigung des Stempels: Schnellspannsystem Typ AMADA, ermöglicht schnellen Werkzeugwechsel
Verfügbare Konfigurationen passen wir den Produktionsanforderungen und der Art der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell nach Anwendung und technologischen Anforderungen festgelegt.
Technische Daten
| Max. Blechdicke (S235) |
bis 8,0 mm |
| Nennpresskraft |
1600 kN |
| Maximale Biegelänge |
3200 mm |
| Einbauhöhe (Durchlass) |
320 mm |
| Max. Hub des Pressbalkens |
180 mm |
| Max. Öffnungshöhe |
455 mm |
| Abstand zwischen den Ständern |
2600 mm |
| Hinteranschlag Rücklauf |
600 mm |
| Motorleistung |
11,0 kW |
| Länge |
3300 mm |
| Breite |
1650 mm |
| Höhe |
2500 mm |
| Gewicht |
9500 kg |
Automatische Regelung des Rücklaufs der Hinteranschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. im Schrittbiegesystem.
Optional Regelung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des Schrittbiegens zufriedenstellend ist, müssen bestimmte Berechnungen durchgeführt werden, die jedoch die Kenntnis einiger der wichtigsten Parameter des Biegeprozesses erfordern – diese sind:
- Bogenlänge – der Abstand zwischen den Enden der gebogenen Kurve des Blechzuschnitts, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – die Anzahl der einzelnen Biegungen, die durchgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je mehr Biegungen, desto kleiner der Winkel jeder einzelnen Biegung und desto glatter der Bogen;
- Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegungen, die im Prozess ausgeführt werden.
Obwohl der gesamte Schrittbiegeprozess recht komplex erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Software bereits so weit entwickelt, dass sie den Bediener in vielen Punkten vollständig entlasten.
Automatische Biegeverformungskompensation
Gewährleistet über die gesamte Biegelänge die Einhaltung des gleichen Biegewinkels – (Option)
Manuelle Biegeverformungskompensation (Option)
Gewährleistet über die gesamte Biegelänge die Einhaltung des gleichen Biegewinkels – (Option)
Hochwertige Komponenten:
- Elektrische Komponenten der Marken Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-53TX
- Ausgestattet mit einem 15-Zoll-Touchscreen, montiert an einem Schwenkarm, der Bewegungsfreiheit im gesamten Arbeitsbereich der Maschine ermöglicht
- Erweiterte Programmieralgorithmen mit automatischer Berechnung der Biegesequenz
- Steuerung von bis zu vier Achsen, ermöglicht komplexere Operationen
- Kompatibilität mit vielen Abkantpressen
- Option: Erstellung einer Zeichnung des gebogenen Teils auf dem Steuerungsdisplay /2D/
- Option: Erstellung eines Biegeprogramms auf Basis der eingegebenen Produktzeichnung /2D/
- Option: Maschinenbetrieb mit Echtzeit-2D-Ansicht der Biegesequenz
Optional auch weitere Steuerungen DELEM DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12

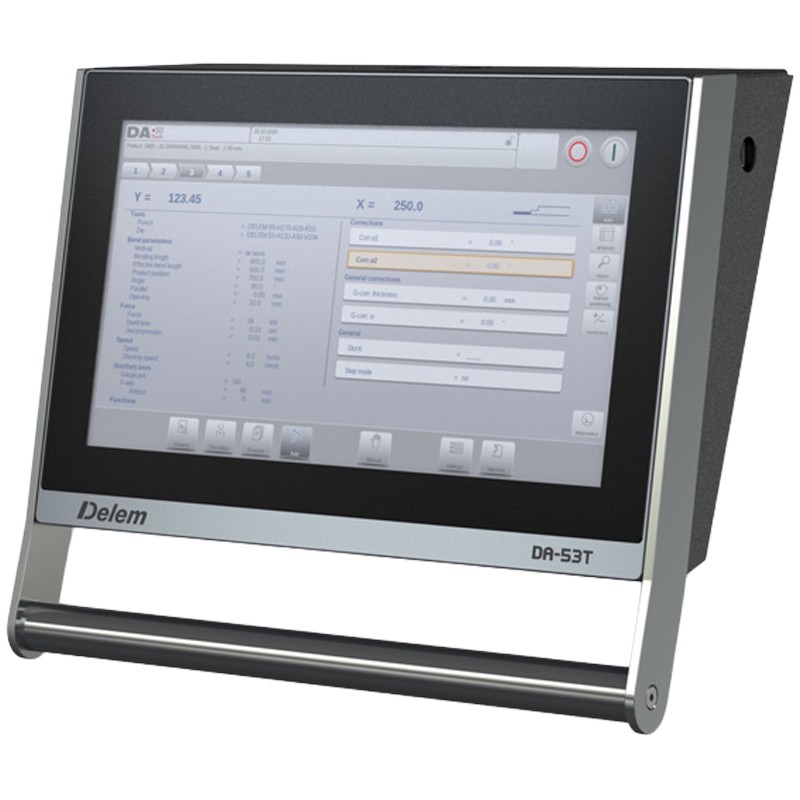

DA-53T+2D
Display
- 10,1" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Interner Speicher 1GB
- Steuerlogik, die Kollisionen der einzelnen Arbeitsachsen ausschließt
Funktionen
- Bibliothek von Stempeln und Matrizen /30 Stempel & 60 Matrizen/ – beschreibende und grafische Bibliothek
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit zur Eingabe neuer Blecharten/
- Erstellung einer Zeichnung des gebogenen Teils auf dem Steuerungsdisplay /2D/
- Erstellung eines Biegeprogramms auf Basis der eingegebenen Produktzeichnung /2D/
- Betrieb an der Maschine mit Echtzeit-2D-Ansicht der Biegesequenz
- 2D-Biegesimulation auf dem Bildschirm mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
- Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
- Möglichkeit, die Biegenreihenfolge zu ändern, einzelne Programmschritte zu modifizieren
- Eingabe und Speicherung von Korrekturen im Speicher
- Manueller Modus verfügbar
- Manuelle Positionierung der einzelnen Hinteranschlagachsen
- Automatische Berechnung des Hubs des Biegebalkens
- Automatische Berechnung der Biegekraft in Abhängigkeit vom Material
- Automatische Berechnung der Hinteranschlagposition
- Automatische Berechnung des Innenradius und der Blechabwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Anschluss
DA-58T
Display
- 15" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Arbeitsspeicher 4MB
- Max. Anzahl Programme: 9999 (25 Schritte max.)
- Max. Schrittwiederholung: 99
- Steuerlogik, die Kollisionen der einzelnen Arbeitsachsen ausschließt
Funktionen
- Bibliothek von Stempeln und Matrizen /30 Stempel & 60 Matrizen/
- Beschreibende und grafische Bibliothek
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit zur Eingabe neuer Blecharten/
- Erstellung einer Zeichnung des gebogenen Teils auf dem Steuerungsdisplay /2D/
- Erstellung eines Biegeprogramms auf Basis der eingegebenen Produktzeichnung /2D/
- Betrieb an der Maschine mit Echtzeit-2D-Ansicht der Biegesequenz
- 2D-Biegesimulation auf dem Bildschirm mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
- Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
- Möglichkeit, die Biegenreihenfolge zu ändern, Modifikation einzelner Programmschritte
- Eingabe und Speicherung von Korrekturen im Speicher
- Manueller Modus verfügbar
- Manuelle Positionierung der einzelnen Hinteranschlagachsen
- Automatische Berechnung des Hubs des Biegebalkens
- Automatische Berechnung der Biegekraft in Abhängigkeit vom Material
- Automatische Berechnung der Hinteranschlagposition
- Automatische Berechnung des Innenradius und der Blechabwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Anschluss
DA-66T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64MB
- Max. Anzahl Programme: 1000 /1GB/
- Max. Schrittwiederholung: 99
Funktionen
- Erstellung einer Zeichnung des gebogenen Teils auf dem Steuerungsdisplay (2D)
- Automatische Erstellung eines Biegeprogramms auf Basis der Produktzeichnung (2D)
- Automatische Berechnung des Hubs des Biegebalkens und der Biegekraft je nach Material
- Automatische Einstellung des Hinteranschlags nach Biegeprogramm
- 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
- Automatische Positionierung der Hinteranschlagfinger nach ausgewähltem Stempel- und Matrizen-Segment
- Kollisionsmeldungen Werkzeug-Material
- Warnmeldungen bei Überschreitung der zulässigen Presskraft
- Möglichkeit, die Reihenfolge der Biegungen zu ändern
- Automatische Berechnung der Blechabwicklung
- Korrektur einzelner Programmschritte möglich
- Manuelle Steuerung einzelner Hinteranschlagachsen (Navigationsrad)
- Manueller Modus verfügbar
- Materialdatenbank
- Bibliothek von Stempeln und Matrizen
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Hub- und Betriebsstundenzähler
- USB-Anschluss
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-69T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64MB
- Max. Anzahl Programme: 1000 /1GB/
- Max. Schrittwiederholung: 99
Funktionen
- DXF-Dateiimport
- 3D-Importfunktionen in IGES & SAT aus dem LITE T3D-Programm
- Erstellung einer Zeichnung des gebogenen Teils auf dem Steuerungsdisplay (3D)
- Automatische Erstellung eines Biegeprogramms auf Basis der Produktzeichnung (3D)
- Automatische Berechnung des Hubs des Biegebalkens und der Biegekraft je nach Material
- Automatische Einstellung des Hinteranschlags nach Biegeprogramm
- 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
CYBELEC 12
Display
- 12” TFT LCD Touchscreen
- Farbdisplay
System
- Intuitive Steuerung
- Stabiles Betriebssystem Windows CE
- Max. Anzahl Stempel: 100
- Max. Anzahl Programme: 300
- Max. Schrittwiederholung: 24
- Max. Anzahl Materialien: 10
Funktionen
- Benutzerfreundliches HMI-Interface
- 2D-Profilzeichnung und 3D-Visualisierung
- Automatische Biegesequenz
- Höchste Biegepräzision durch fortschrittliche Algorithmen
- Tandem-Funktion
- Werkzeugimport
- Vor- und Nachbiegen
- Unterstützung der Winkelmessung
- Unterstützung für Barcode-Leser
- Industrie 4.0 konfigurierbar
Die Maschine kombiniert fortschrittliche Technologie mit einfacher Bedienung und ist damit die ideale Wahl sowohl für präzise manuelle Aufgaben als auch für effiziente Serienfertigung. Hochwertige Komponenten und moderne Sicherheitssysteme gewährleisten Zuverlässigkeit und Arbeitssicherheit.
Sicherheit

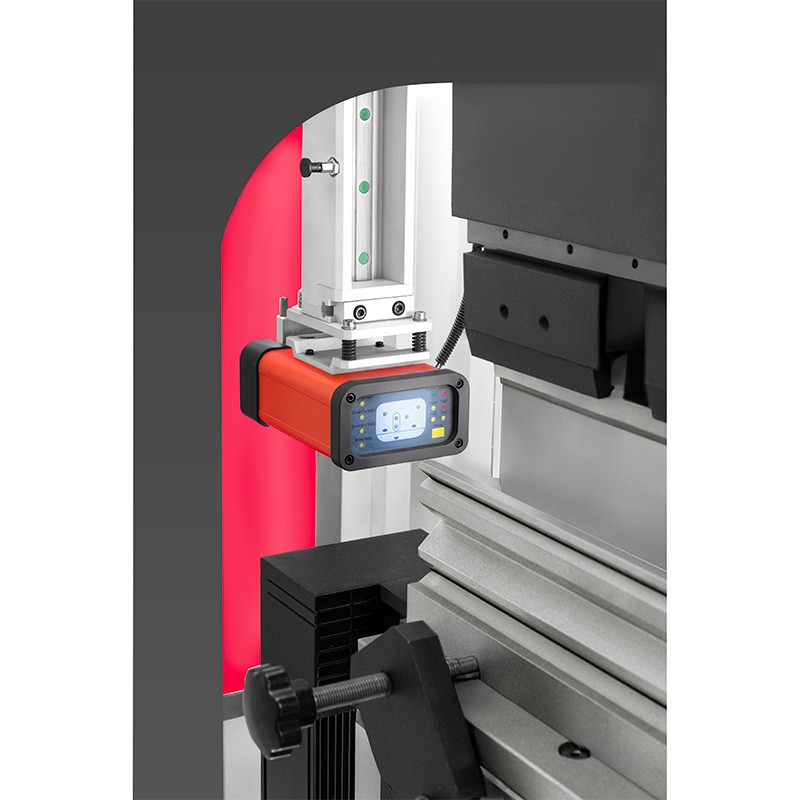

Lasersicherheitssystem
In unserer Standardausstattung: Hochwertiges Lasersicherheitssystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.

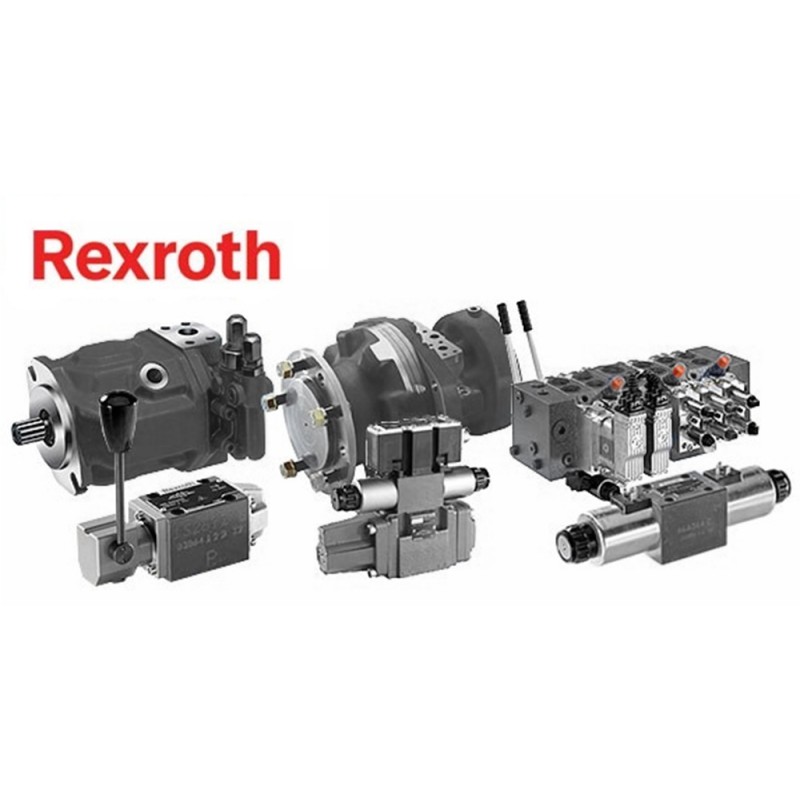

Wir sparen nicht an Sicherheit! Hochwertige Hydraulikverbindungen und Sicherheitsventile.
Achtung bei Pseudo-Sicherungen wie Tor- oder Lichtschranken, da diese nicht CE-konform sind und ein Risiko für die Mitarbeiter darstellen. Als Arbeitgeber tragen Sie die Verantwortung für die Sicherheit Ihrer Mitarbeiter!
CE-konforme Schutzvorrichtungen
Ergonomie und zusätzliche Funktionen:
- Mobiler Controller am Schwenkarm
- LED-Beleuchtung: erhöht den Arbeitskomfort und die Sicherheit
- Stützen auf Linearführungen
- Nachführstützen (Option)
Nachführstützen mit Servomotoren ermöglichen das Biegen von großformatigen Blechen, die sich während des Biegens mitbewegen, sodass sich der Bogen nicht verformt und der gewünschte Winkel erhalten bleibt.
▶
