Die vorgestellte Konfiguration ist die von Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion
Hauptmerkmale:
-
Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während des Biegevorgangs gewährleisten
-
Regelung der Achsen Y1, Y2: automatisch
-
Regelung des Hinteranschlags (Achse X): Servoantrieb mit Encodern
-
Regelung der Achse R: Servoantrieb mit Encodern
-
Automatische Bombierungskompensation
-
Zweifache Stempelaufnahme: Schnellspannsystem Typ AMADA, ermöglicht schnellen Werkzeugwechsel
Die verfügbaren Konfigurationen passen wir an die Produktionsbedürfnisse und die Art der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell nach Anwendung und technologischen Anforderungen festgelegt.
Technische Daten
| Max. Blechdicke (S235) |
bis 4,0 mm |
| Nennkraft |
630 kN |
| Max. Biegelänge |
3200 mm |
| Ausklinktiefe (Durchgang) |
250 mm |
| Max. Hub des Oberbalkens |
120 mm |
| Max. Öffnungshöhe |
370 mm |
| Abstand zwischen den Ständern |
2700 mm |
| Rücklaufweg des Hinteranschlags |
600 mm |
| Motorleistung |
5,5 kW |
| Länge |
3300 mm |
| Breite |
1400 mm |
| Höhe |
2300 mm |
| Gewicht |
5000 kg |
Automatische Einstellung des Rücklaufs der Anschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. im Schrittbiegeverfahren.
Optional: Regelung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des Schrittbiegens zufriedenstellend ist, sind bestimmte Berechnungen notwendig, die jedoch die Kenntnis einiger der wichtigsten Parameter des Biegeprozesses erfordern – dazu gehören:
- Bogenlänge – Abstand zwischen den Enden der gekrümmten Linie des Blechstücks, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – die Anzahl einzelner Biegungen, die erforderlich ist, um ein gebogenes Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel jeder einzelnen Biegung und desto glatter der Bogen;
- Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegungen während des Prozesses.
Auch wenn der gesamte Schrittbiegeprozess recht kompliziert erscheinen mag, sind die bei CORMAK erhältlichen Maschinen und Software inzwischen so fortschrittlich, dass sie den Bediener in vielen Bereichen vollständig entlasten.
Automatische Bombierungskompensation
Gewährleistet über die gesamte Biegelänge den gleichen Biegewinkel – (Option)
Manuelle Bombierungskompensation (Option)
Gewährleistet über die gesamte Biegelänge den gleichen Biegewinkel – (Option)
Hochwertige Komponenten:
- Elektrische Komponenten von Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-53TX
- Ausgestattet mit einem 15"-Touchscreen, montiert am Schwenkarm, der freies Arbeiten im gesamten Arbeitsbereich der Maschine ermöglicht
- Fortschrittliche Programmieralgorithmen mit automatischer Berechnung der Biegesequenzen
- Steuerung von bis zu vier Achsen, ermöglicht komplexere Operationen
- Kompatibilität mit zahlreichen Abkantpressen
- Option: Erstellung einer Zeichnung des Biegeteils direkt am Display der Steuerung /2D/
- Option: Programmerstellung auf Grundlage der eingegebenen Produktzeichnung /2D/
- Option: Betrieb an der Maschine mit 2D-Echtzeitvorschau der Biegesequenz
Optional sind auch folgende DELEM-Steuerungen erhältlich DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12
DA-53T+2D
Display
- 10,1" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Interner Speicher 1GB
- Bedienbefehle in deutscher Sprache
- Steuerungslogik verhindert Kollisionen der einzelnen Arbeitsachsen
Funktionen
- Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Eingabe neuer Materialien möglich/
- Erstellung einer Zeichnung des Biegeteils am Display der Steuerung /2D/
- Programmerstellung auf Grundlage der eingegebenen Produktzeichnung /2D/
- Betrieb mit 2D-Echtzeitvorschau der Biegesequenz
- 2D-Biegesimulation mit Kollisionskontrolle /Schritt-für-Schritt-Simulation/
- Warnmeldesystem /z. B. Überschreitung der Werkzeugfestigkeit/
- Möglichkeit zur Änderung der Biegereihenfolge, Modifikation einzelner Programmschritte
- Speicherung von Korrekturen
- Betrieb im manuellen Modus möglich
- Manuelle Positionierung der einzelnen Achsen des Hinteranschlags
- Steuerungslogik verhindert Kollisionen der Achsen X, R, Y1, Y2
- Automatische Berechnung des Hubs des Oberbalkens
- Automatische Berechnung der Biegekraft je nach Material
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Port
DA-58T
Display
- 15" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Arbeitsspeicher 4Mb
- Max. Anzahl Programme: 9999 (25 Schritte max.)
- Max. Anzahl Schrittwiederholungen: 99
- Bedienbefehle in deutscher Sprache
- Steuerungslogik verhindert Kollisionen der einzelnen Arbeitsachsen
Funktionen
- Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/
- Beschreibende und grafische Bibliothek
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Eingabe neuer Materialien möglich/
- Erstellung einer Zeichnung des Biegeteils am Display der Steuerung /2D/
- Programmerstellung auf Grundlage der eingegebenen Produktzeichnung /2D/
- Betrieb mit 2D-Echtzeitvorschau der Biegesequenz
- 2D-Biegesimulation mit Kollisionskontrolle /Schritt-für-Schritt-Simulation/
- Warnmeldesystem /z. B. Überschreitung der Werkzeugfestigkeit/
- Möglichkeit zur Änderung der Biegereihenfolge, Modifikation einzelner Programmschritte sowie Speicherung von Korrekturen
- Betrieb im manuellen Modus möglich
- Manuelle Positionierung der einzelnen Achsen des Hinteranschlags – Steuerungslogik verhindert Kollisionen der Achsen X, R, Y1, Y2
- Automatische Berechnung des Hubs des Oberbalkens
- Automatische Berechnung der Biegekraft je nach Material
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
- USB-Port
DA-66T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung mit Befehlen in deutscher Sprache
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64Mb
- Max. Anzahl Programme: 1000 /1Gb/
- Max. Anzahl Schrittwiederholungen: 99
Funktionen
- Erstellung einer Zeichnung des Biegeteils direkt am Display der Steuerung (2D)
- Automatische Programmerstellung auf Grundlage der Produktzeichnung (2D)
- Automatische Berechnung des Hubs des Oberbalkens sowie der Biegekraft je nach Material
- Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm
- 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
- Automatische Positionierung der Hinteranschlagfinger entsprechend den Segmenten von Stempel und Matrize
- Kollisionsmeldungen zwischen Werkzeug und Material
- Warnungen bei Überschreitung der zulässigen Presskraft der Werkzeuge
- Möglichkeit zur Änderung der Reihenfolge der Biegungen
- Automatische Berechnung der Blechabwicklung
- Korrektur einzelner Programmschritte möglich
- Möglichkeit zur Änderung der Reihenfolge der Biegungen und zur Korrektur einzelner Schritte
- Manuelle Steuerung der einzelnen Achsen des Hinteranschlags (Navigationsrad)
- Betrieb im manuellen Modus möglich
- Materialdatenbank
- Bibliothek für Stempel und Matrizen
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Zähler für Hübe und Betriebsstunden
- USB-Port
- Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-69T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung mit Befehlen in deutscher Sprache
- Stabiles Betriebssystem Windows CE
- Arbeitsspeicher 64Mb
- Max. Anzahl Programme: 1000 /1Gb/
- Max. Anzahl Schrittwiederholungen: 99
Funktionen
- DXF-Dateiimport
- 3D-Importfunktionen zu IGES & SAT aus dem Programm LITE T3D
- Erstellung einer Zeichnung des Biegeteils direkt am Display der Steuerung (3D)
- Automatische Programmerstellung auf Grundlage der Produktzeichnung (3D)
- Automatische Berechnung des Hubs des Oberbalkens sowie der Biegekraft je nach Material
- Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm
- 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
CYBELEC 12
Display
- 12” TFT LCD Touchscreen
- Farbdisplay
System
- Intuitive Steuerung mit Befehlen in deutscher Sprache
- Stabiles Betriebssystem Windows CE
- Max. Anzahl Stempel: 100
- Max. Anzahl Programme: 300
- Max. Anzahl Schrittwiederholungen: 24
- Max. Anzahl Materialien: 10
Funktionen
- Benutzerfreundliches HMI
- Grafische Profildarstellung in 2D und 3D-Visualisierung
- Automatische Biegesequenz
- Höchste Biegepräzision dank fortschrittlicher Algorithmen
- Tandem-Funktion
- Werkzeugimport
- Vor- / Nachbiegen
- Unterstützt Winkelmessung
- Unterstützt Barcode-Lesegerät
- Industrie 4.0 konfigurierbar
Die Maschine vereint fortschrittliche Technologie mit einfacher Bedienung, was sie zur idealen Wahl sowohl für präzise manuelle Aufgaben als auch für eine effiziente Serienfertigung macht. Hochwertige Komponenten und fortschrittliche Sicherheitsvorrichtungen gewährleisten Zuverlässigkeit und Sicherheit im Betrieb.
Sicherheit

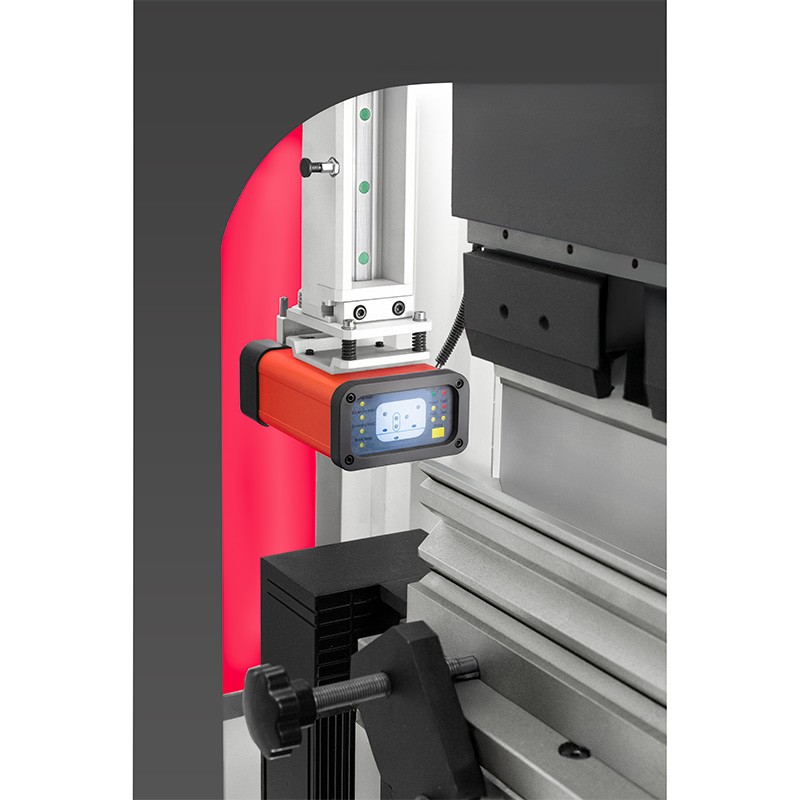

Lasersicherheitssystem
Nur bei uns serienmäßig: ein erstklassiges Lasersicherheitssystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.
Wir sparen nicht an Sicherheit! Erstklassige Hydraulikverbindungen und Sicherheitsventile garantieren höchste Betriebssicherheit.
Achtung vor Pseudo-Sicherheitslösungen wie Tor- oder Lichtvorhängen, da diese nicht CE-konform sind und Mitarbeiter gefährden können. Als Arbeitgeber tragen Sie die Verantwortung für die Gesundheit Ihrer Mitarbeiter!
Sicherheitsabdeckungen nach CE
Ergonomie und zusätzliche Annehmlichkeiten:
- Mobiler Controller an schwenkbarem Ausleger
- LED-Beleuchtung: erhöht Komfort und Sicherheit bei der Arbeit
- Auflagen auf Linearführungen
- Nachlaufstützen (optional)
Nachlaufstützen mit Servomotoren ermöglichen das Biegen von Blechen mit größeren Abmessungen, die sich beim Biegen automatisch anheben, sodass sich der Bogen nicht verformt und der vorgegebene Winkel erhalten bleibt.
▶
