Die präsentierte Konfiguration ist die von Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Lösung für die Serienproduktion
Hauptmerkmale:
-
Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während der Biegeoperationen gewährleisten
-
Regelung der Achsen Y1, Y2: automatisch
-
Regelung des Hinteranschlags (Achse X): Servoantrieb mit Encodern
-
Regelung der Achse R: Servoantrieb mit Encodern
-
Automatische Bombierungskompensation
-
Zweiseitige Stempelbefestigung: Schnellspannsystem Typ AMADA, ermöglicht schnellen Werkzeugwechsel
Die verfügbaren Konfigurationen passen wir an die Produktionsbedürfnisse und die Art der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell in Bezug auf Anwendung und technologische Anforderungen festgelegt.
Technische Parameter
| Max. Blechstärke (S235) |
bis 12,0 mm |
| Nennkraft |
3000 kN |
| Maximale Biegelänge |
4000 mm |
| Ausladung (Ständerdurchgang) |
400 mm |
| Max. Hub des Pressbalkens |
250 mm |
| Max. lichte Öffnung |
540 mm |
| Abstand zwischen den Ständern |
3200 mm |
| Rücklauf Hinteranschlag |
600 mm |
| Motorleistung |
22,0 kW |
| Länge |
4100 mm |
| Breite |
1900 mm |
| Höhe |
3000 mm |
| Gewicht |
16.700 kg |
Automatische Regelung des Rückzugs der Anschläge (Achse X) sowie Achse R (optional manuell). Achse R erleichtert das Biegen größerer Radien, z. B. mit Step-Bending-System.
Optional Regelung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 über Servomotoren.
Damit das Ergebnis des Step-Bendings zufriedenstellend ist, müssen bestimmte Berechnungen durchgeführt werden. Dazu sind einige der wichtigsten Parameter des Biegeprozesses zu kennen:
- Bogenlänge – Abstand zwischen den Enden der gebogenen Blechkurve, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – Anzahl der einzelnen Biegungen, die durchgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel jeder einzelnen Biegung und desto glatter der Bogen;
- Abstand zwischen den Biegungen – Abstand zwischen den einzelnen Biegungen, die im Verlauf des Prozesses ausgeführt werden.
Obwohl der gesamte Step-Bending-Prozess recht komplex erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Softwares so fortschrittlich, dass sie den Bediener in vielen Bereichen vollständig entlasten.
Automatische Bombierungskompensation
Gewährleistet über die gesamte Biegelänge einen gleichbleibenden Biegewinkel – (Option)
Manuelle Bombierungskompensation (Option)
Gewährleistet über die gesamte Biegelänge einen gleichbleibenden Biegewinkel – (Option)
Hochwertige Komponenten:
- Elektrische Komponenten von Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-53TX
- Ausgestattet mit 15-Zoll-Touchscreen, montiert an einem Schwenkarm, der freie Arbeit im gesamten Arbeitsbereich ermöglicht
- Fortschrittliche Programmieralgorithmen mit automatischer Berechnung der Biegesequenzen
- Unterstützung von bis zu vier Achsen für komplexere Operationen
- Kompatibel mit vielen Abkantpressen
- Option: Erstellung von Zeichnungen des Werkstücks am Display /2D/
- Option: Programmerstellung auf Basis einer importierten Produktzeichnung /2D/
- Option: Arbeiten an der Maschine mit 2D-Echtzeitansicht der Biegesequenzen
Optional auch verfügbar: Steuerungen DELEM DA-53T+2D, DA-58T, DA-66T, DA-69T sowie CYBELEC 12
DA-53T+2D
Anzeige
- 10,1" TFT LCD Touchscreen
- farbig
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- interner Speicher 1GB
- Befehle in Landessprache
- Steuerungslogik, die Kollisionen der Achsen ausschließt
Funktionen
- Stempel- und Matrizenbibliothek /30 Stempel & 60 Matrizen/
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank mit Möglichkeit zur Eingabe neuer Materialien
- 2D-Zeichnungserstellung am Display
- Programmerstellung auf Basis der Produktzeichnung (2D)
- Echtzeit-2D-Ansicht der Biegessequenz
- 2D-Simulation mit Kollisionsanzeige
- Warnmeldesystem
- Reihenfolge der Biegungen änderbar
- Korrekturen speicherbar
- manueller Betrieb möglich
- manuelle Positionierung der Hinteranschlagsachsen
- automatische Berechnung von Hub, Biegekraft, Position, Radius und Abwicklung
- Backup-Funktion
- USB-Anschluss
DA-58T
Anzeige
- 15" TFT LCD Touchscreen
- farbig
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- Prozessor 200 MHz
- Arbeitsspeicher 4Mb
- max. 9999 Programme (25 Schritte max.)
- max. Wiederholung pro Schritt: 99
- Befehle in Landessprache
- Kollisionsvermeidungslogik
Funktionen
- Stempel- und Matrizenbibliothek /30 Stempel & 60 Matrizen/
- Programmbibliothek mit Vorschau und Katalogisierung
- Materialdatenbank
- 2D-Zeichnungserstellung am Display
- Programmerstellung aus 2D-Zeichnung
- 2D-Echtzeitansicht der Sequenz
- 2D-Simulation mit Kollisionsanzeige
- Warnmeldungen
- Änderung der Reihenfolge möglich
- Korrekturen speicherbar
- manueller Betrieb
- manuelle Positionierung der Anschlagachsen
- automatische Berechnung von Hub, Biegekraft, Position, Radius und Abwicklung
- Backup-Funktion
- USB-Anschluss
DA-66T
Anzeige
- 17” TFT LCD Touchscreen
- farbig
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- intuitive Steuerung
- Betriebssystem Windows CE
- Arbeitsspeicher 64Mb
- max. 1000 Programme /1Gb/
- max. Wiederholung pro Schritt: 99
Funktionen
- 2D-Zeichnungserstellung
- automatische Programmerstellung aus Zeichnung (2D)
- automatische Berechnung von Hub und Biegekraft
- 3D-Visualisierung (Simulation)
- automatische Einstellung der Anschlagfinger
- Kollisionswarnungen
- Kraftwarnungen
- Blechabwicklung automatisch berechenbar
- Korrekturen möglich
- manuelle Steuerung
- Datenbanken für Werkzeuge, Materialien, Programme
- Zähler für Hübe und Betriebsstunden
- USB-Anschluss
- Backup-Funktion
DA-69T
Anzeige
- 17” TFT LCD Touchscreen
- farbig
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- intuitive Steuerung
- Betriebssystem Windows CE
- Arbeitsspeicher 64Mb
- max. 1000 Programme /1Gb/
- max. Wiederholung pro Schritt: 99
Funktionen
- DXF-Import
- 3D-Import IGES & SAT
- 3D-Zeichnungserstellung
- 3D-Programmerstellung
- automatische Berechnung von Hub und Biegekraft
- 3D-Visualisierung des Prozesses
CYBELEC 12
Anzeige
- 12” TFT LCD Touchscreen
- farbig
System
- intuitive Steuerung
- Betriebssystem Windows CE
- max. 100 Stempel
- max. 300 Programme
- max. 24 Wiederholungen
- max. 10 Materialien
Funktionen
- Benutzerfreundliches HMI
- 2D-Profilzeichnung & 3D-Visualisierung
- Automatische Biegesequenz
- Hohe Präzision durch moderne Algorithmen
- Tandem
- Werkzeugimport
- Vorbiegen / Nachbiegen
- Winkelmessung
- Barcode-Scanner
- Industrie 4.0 konfigurierbar
Die Maschine kombiniert moderne Technologie mit einfacher Bedienung und ist somit die ideale Wahl sowohl für präzise manuelle Aufgaben als auch für eine effiziente Serienfertigung. Hochwertige Komponenten und fortschrittliche Sicherheitseinrichtungen gewährleisten Zuverlässigkeit und Arbeitssicherheit.
Sicherheit

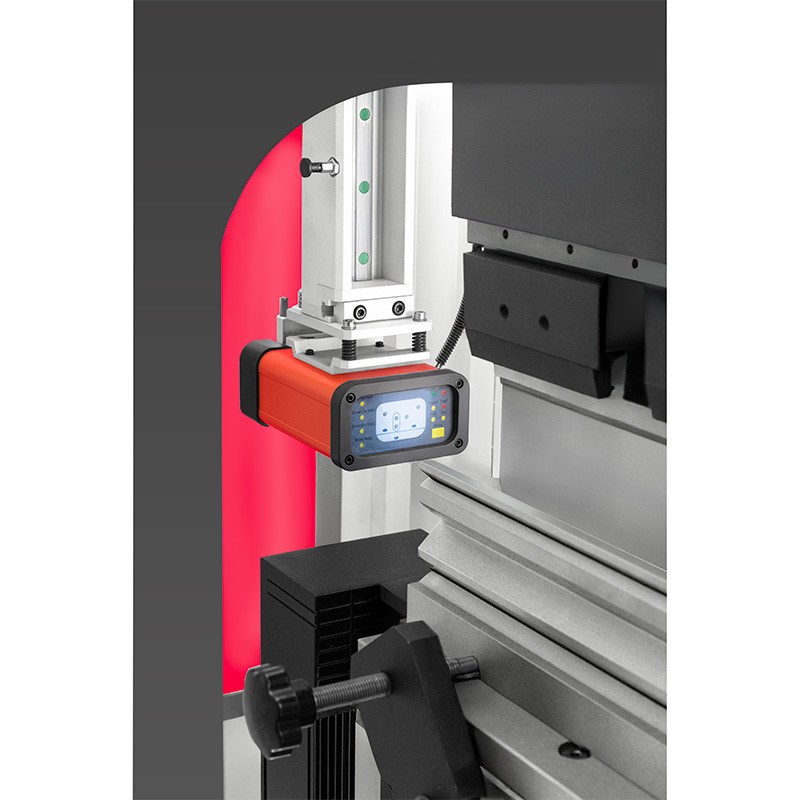

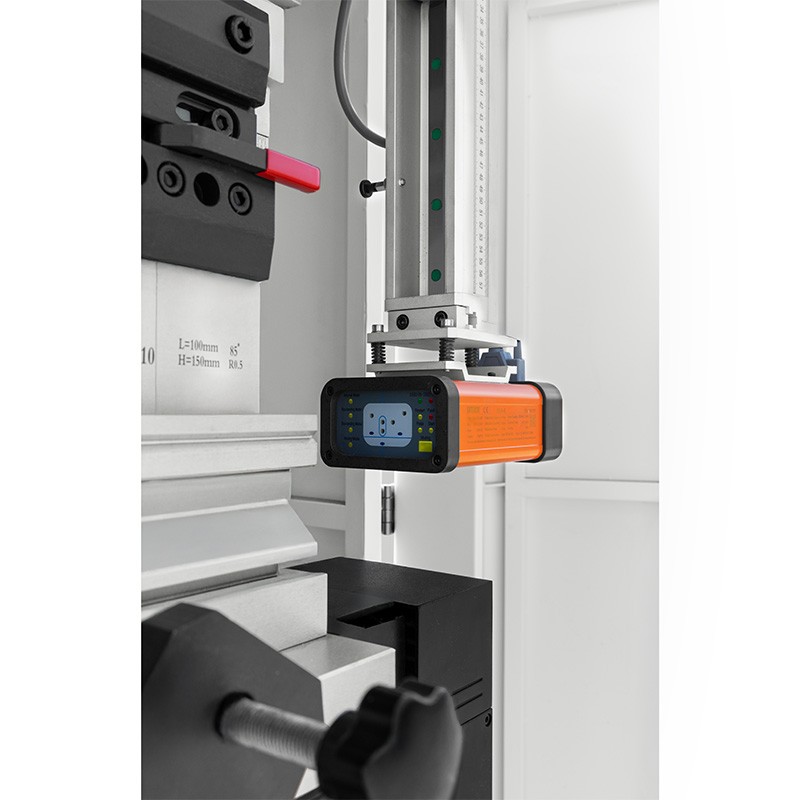

Laserschutzsystem
Standardmäßig enthalten: ein hochwertiges Laserschutzsystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.
Wir sparen nicht an Sicherheit! Hochwertige Hydraulikverbindungen und Sicherheitsventile gewährleisten maximale Betriebssicherheit.
Achtung vor Pseudo-Sicherungen wie Schranken oder Lichtvorhängen – diese entsprechen nicht den CE-Normen und gefährden die Mitarbeiter. Als Arbeitgeber tragen Sie die Verantwortung für deren Sicherheit!
CE-konforme Schutzeinrichtungen
Ergonomie und zusätzliche Features:
- Mobiler Controller am Schwenkarm
- LED-Beleuchtung: erhöht Komfort und Sicherheit
- Auflagen auf Linearführungen
- Nachlaufstützen (optional)
Nachlaufstützen mit Servomotoren ermöglichen das Biegen großformatiger Bleche, die während des Biegens angehoben werden, damit sich der Bogen nicht verzieht und der gewünschte Winkel erhalten bleibt.
▶
