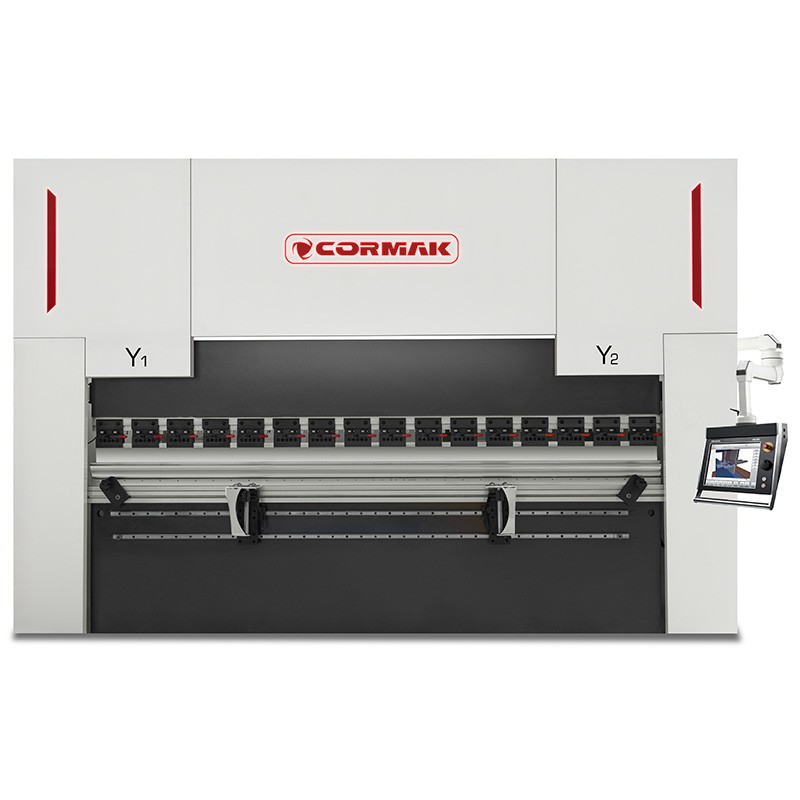

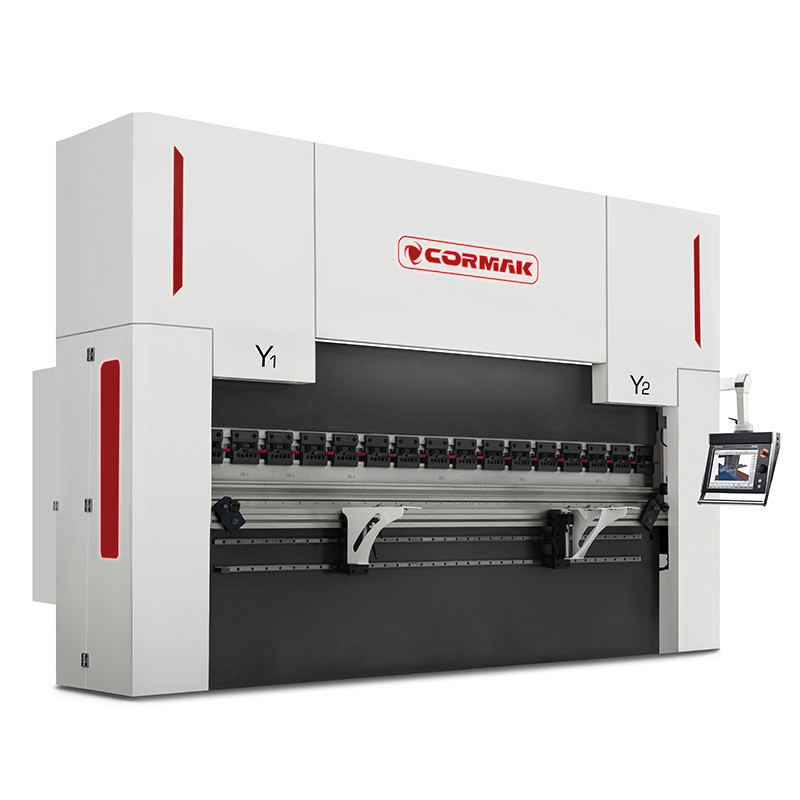

Die präsentierte Konfiguration ist die am häufigsten von Kunden gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion

• Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während des Biegeprozesses gewährleisten

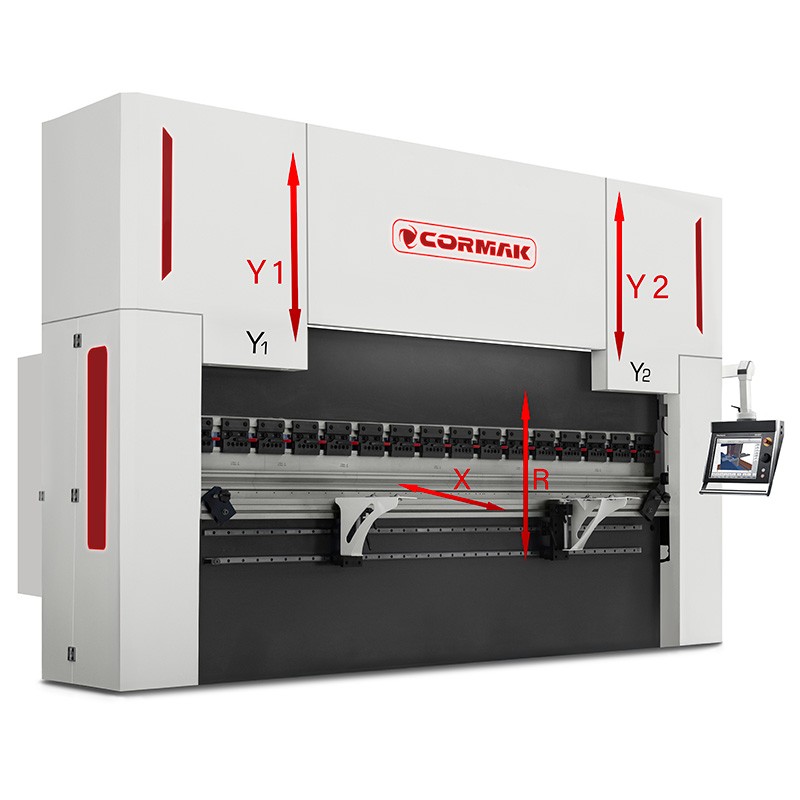

• Achsenregelung Y1, Y2: automatisch

• Hinteranschlag-Regelung (Achse X): Servoantrieb mit Encodern

• Achse R-Regelung: Servoantrieb mit Encodern

• Automatische Bombier-Kompensation

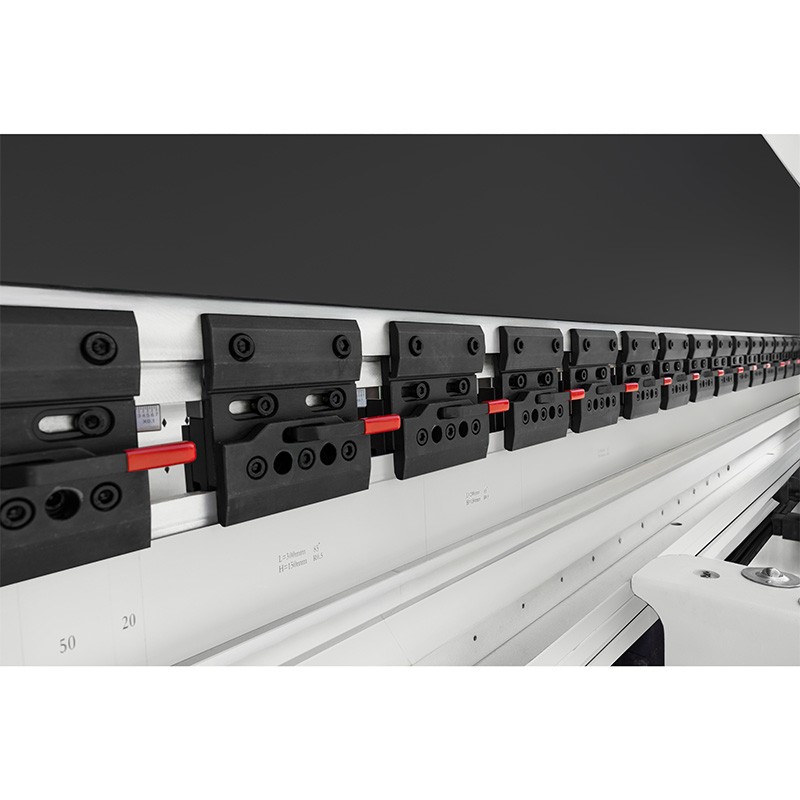

• Zweiseitige Stempelaufnahme: Schnellspannsystem AMADA, ermöglicht schnelle Werkzeugwechsel

Verfügbare Konfigurationen passen wir an die Produktionsbedürfnisse und den Typ der bearbeiteten Werkstücke an – die Maschinenspezifikation wird individuell je nach Anwendung und technologischen Anforderungen festgelegt.

Technische Daten

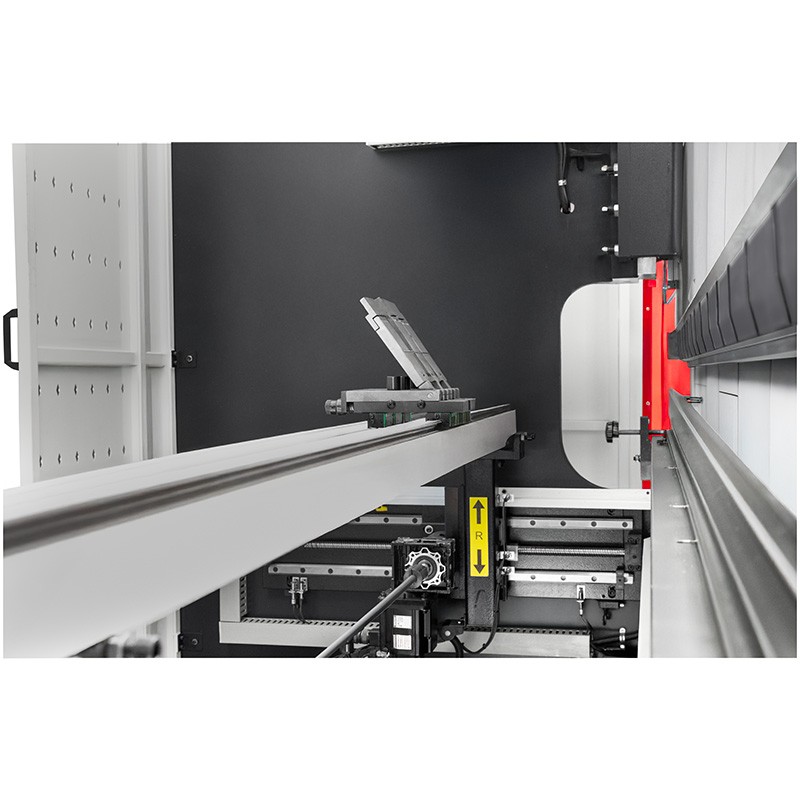

Automatische Einstellung des Rücklaufs der Anschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. im Schrittbiegesystem.

Optional Einstellung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 auf Servomotoren.

Damit das Ergebnis des Schrittbiegens zufriedenstellend ist, müssen bestimmte Berechnungen durchgeführt werden, die jedoch die Kenntnis einiger der wichtigsten Parameter des Biegeprozesses erfordern – diese sind:

• Bogenlänge – der Abstand zwischen den Enden der gekrümmten Blechkurve, gemessen an der Innenseite der Biegung;
• Anzahl der Biegungen – die Anzahl der einzelnen Biegungen, die ausgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel jeder einzelnen Biegung und desto glatter der Bogen;
• Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegungen, die während des Prozesses durchgeführt werden.

Obwohl der gesamte Prozess des Schrittbiegens recht kompliziert erscheinen mag, sind die bei CORMAK erhältlichen Maschinen und Softwares bereits so weit fortgeschritten, dass sie den Bediener in vielen Bereichen vollständig entlasten.

Automatische Bombier-Kompensation

Sorgt über die gesamte Biegelänge für die Beibehaltung desselben Biegewinkels – (Option)

Manuelle Bombier-Kompensation (Option)

Sorgt über die gesamte Biegelänge für die Beibehaltung desselben Biegewinkels – (Option)

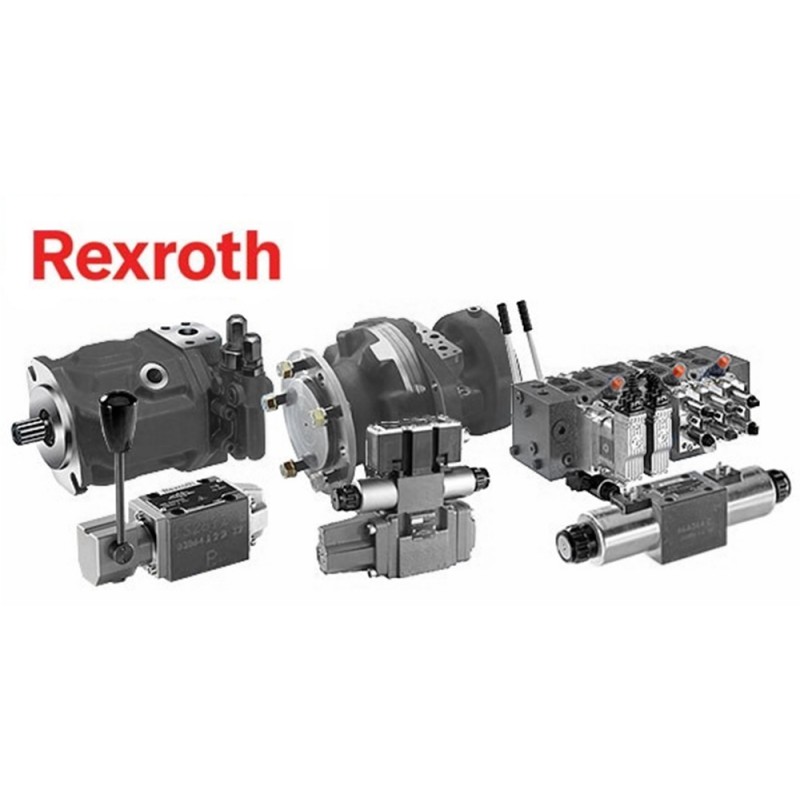

Hochwertige Komponenten:

• Elektrische Komponenten der Marken Schneider/Delta/Eaton



Steuerung und Funktionalität:

DELEM DA-58T

• ausgestattet mit einem 10-Zoll-Touchscreen, montiert an einem Schwenkarm, der Bewegungsfreiheit im gesamten Arbeitsbereich der Maschine ermöglicht
• Programmierbarkeit: Möglichkeit zur Speicherung von bis zu 2000 Programmen mit je 30 Schritten, was eine flexible Anpassung an unterschiedliche Aufgaben erlaubt
• Ergonomische Bedienung: intuitives Menü mit englischen Abkürzungen erleichtert die schnelle Einarbeitung

Optional erhältlich auch die Steuerungen DELEM DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12

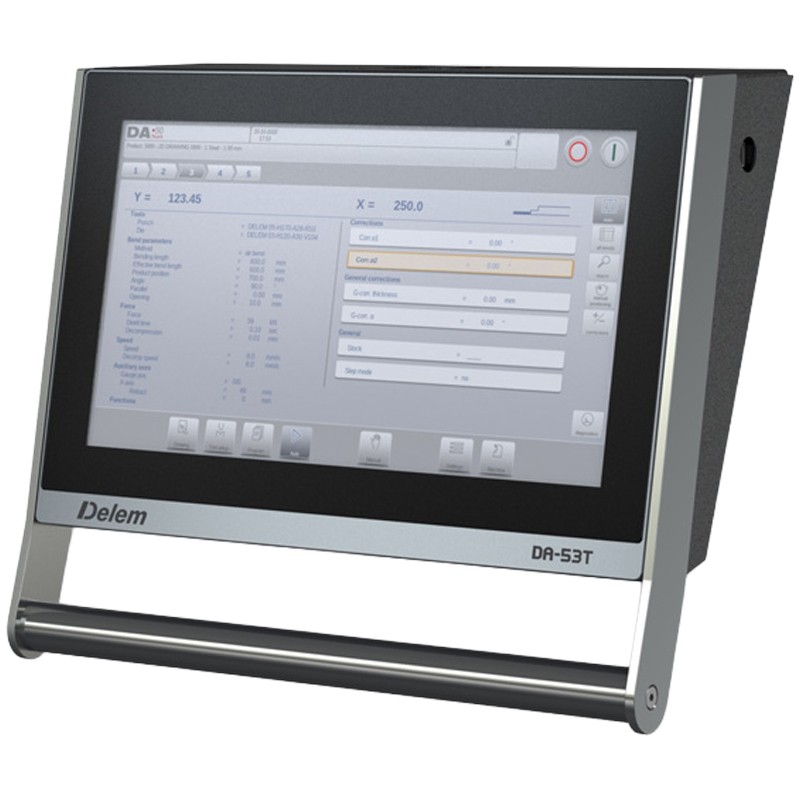

DA-53T+2D

Anzeige

• 10,1" TFT LCD Touchscreen
• farbig

Externe Software

• Offline-Lizenz Profile-53TL (Erstellung von Biegesequenzen am PC)

System

• Betriebssystem Windows
• Prozessor 200 MHz
• interner Speicher 1GB
• steuerungslogik, die Kollisionen einzelner Arbeitsachsen ausschließt

Funktionen

• Stempel- und Matrizenbibliothek /30 Stempel & 60 Matrizen/ – text- und grafikbasierte Bibliothek
• Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
• Materialdatenbank /Möglichkeit zur Eingabe neuer Materialien/
• Erstellung einer Zeichnung des Biegeteils auf dem Display /2D/
• Programmerstellung auf Basis der eingegebenen Zeichnung /2D/
• Arbeiten an der Maschine mit Echtzeit-2D-Vorschau der Biegesequenz
• 2D-Biegesimulation mit Kollisionsanzeige /Schritt-für-Schritt-Simulation/
• Warnmeldesystem /z. B. Überschreitung der Werkzeugfestigkeit/
• Möglichkeit zur Änderung der Biegenreihenfolge, Modifikation einzelner Programmschritte
• Eingabe und Speicherung von Korrekturen
• Manueller Betriebsmodus
• Manuelles Positionieren der einzelnen Hinteranschlagachsen
• automatische Berechnung des Hubwegs des Oberbalkens
• automatische Berechnung der Biegekraft je nach Material
• automatische Berechnung der Anschlagposition
• automatische Berechnung des Innenradius und der Abwicklung des Materials
• Möglichkeit zur Erstellung von Backups von Produkten und Werkzeugen
• USB-Port

DA-58T

Anzeige

• 15" TFT LCD Touchscreen
• farbig

Externe Software

• Offline-Lizenz Profile-53TL (Erstellung von Biegesequenzen am PC)

System

• Betriebssystem Windows
• Prozessor 200 MHz
• Arbeitsspeicher 4Mb
• max. Anzahl Programme: 9999 (25 Schritte max.)
• max. Schrittwiederholung: 99
• steuerungslogik, die Kollisionen einzelner Arbeitsachsen ausschließt

Funktionen

• Stempel- und Matrizenbibliothek /30 Stempel & 60 Matrizen/
• text- und grafikbasierte Bibliothek
• Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
• Materialdatenbank /Möglichkeit zur Eingabe neuer Materialien/
• Erstellung einer Zeichnung des Biegeteils /2D/
• Programmerstellung auf Basis der eingegebenen Zeichnung /2D/
• Echtzeit-2D-Vorschau der Biegesequenz
• 2D-Biegesimulation mit Kollisionsanzeige /Schritt-für-Schritt-Simulation/
• Warnmeldesystem /z. B. Werkzeugüberlastung/
• Änderung der Biegenreihenfolge und Programmschritte, Eingabe und Speicherung von Korrekturen
• Manueller Betriebsmodus
• Manuelles Positionieren der Hinteranschlagachsen
• automatische Berechnung des Hubwegs
• automatische Berechnung der Biegekraft
• automatische Berechnung der Anschlagposition
• automatische Berechnung des Innenradius und der Abwicklung
• Backup von Produkten und Werkzeugen
• USB-Port

DA-66T

Anzeige

• 17” TFT LCD Touchscreen
• farbig

Externe Software

• LITE T2D Lizenz (Erstellung von Biegesequenzen am PC)

System

• intuitive Steuerung
• stabiles Betriebssystem Windows CE
• Arbeitsspeicher 64Mb
• max. Anzahl Programme: 1000 /1Gb/
• max. Schrittwiederholung: 99

Funktionen

• Erstellung von Biegeteilen auf dem Display (2D)
• automatische Programmerstellung auf Basis der Produktzeichnung (2D)
• automatische Berechnung von Hubweg und Biegekraft je nach Material
• automatische Einstellung des Hinteranschlags nach Biegeprogramm
• 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
• automatische Positionierung der Hinteranschlagfinger
• Kollisionswarnungen zwischen Werkzeug und Material
• Warnmeldungen bei Überschreitung der Werkzeugbelastung
• Möglichkeit zur Änderung der Biegenreihenfolge
• automatische Berechnung der Abwicklung
• Korrekturen einzelner Programmschritte
• manuelle Steuerung der Hinteranschlagachsen
• manueller Modus
• Materialdatenbank
• Stempel- und Matrizenbibliothek
• Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
• Zähler für Hübe und Betriebsstunden
• USB-Port, Backup-Möglichkeit

DA-69T

Anzeige

• 17” TFT LCD Touchscreen
• farbig

Externe Software

• LITE T3D Lizenz (Erstellung von Biegesequenzen am PC)

System

• stabiles Betriebssystem Windows CE
• Arbeitsspeicher 64Mb
• max. Anzahl Programme: 1000 /1Gb/
• max. Schrittwiederholung: 99

Funktionen

• DXF-Dateiimport
• 3D-Importfunktionen in IGES & SAT aus LITE T3D
• Erstellung von Biegeteilen in 3D
• automatische Programmerstellung in 3D
• automatische Berechnung von Hubweg und Biegekraft
• automatische Einstellung des Hinteranschlags
• 3D-Visualisierung des Biegeprozesses

CYBELEC 12

Anzeige

• 12” TFT LCD Touchscreen
• farbig

System

• stabiles Betriebssystem Windows CE
• max. Anzahl Stempel: 100
• max. Anzahl Programme: 300
• max. Schrittwiederholung: 24
• max. Anzahl Materialien: 10

Funktionen

• benutzerfreundliches HMI
• 2D-Profilzeichnung und 3D-Visualisierung
• automatische Biegesequenz
• höchste Biegepräzision durch Algorithmen
• Tandem-Funktion
• Werkzeugimport
• Vor- und Nachbiegen
• Winkelmessung
• Barcode-Lesegerätunterstützung
• Industrie 4.0 konfigurierbar

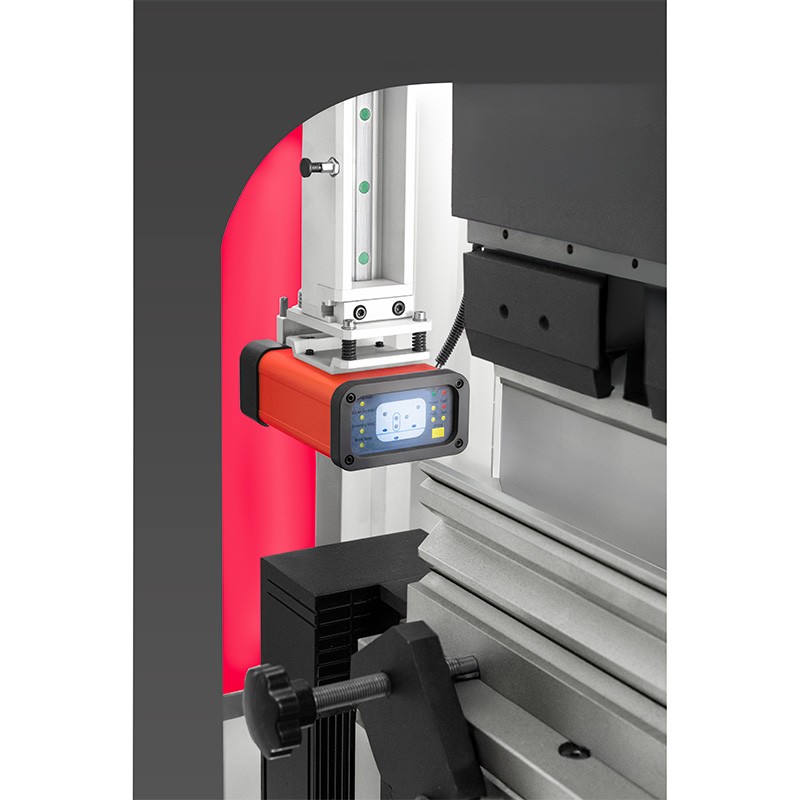

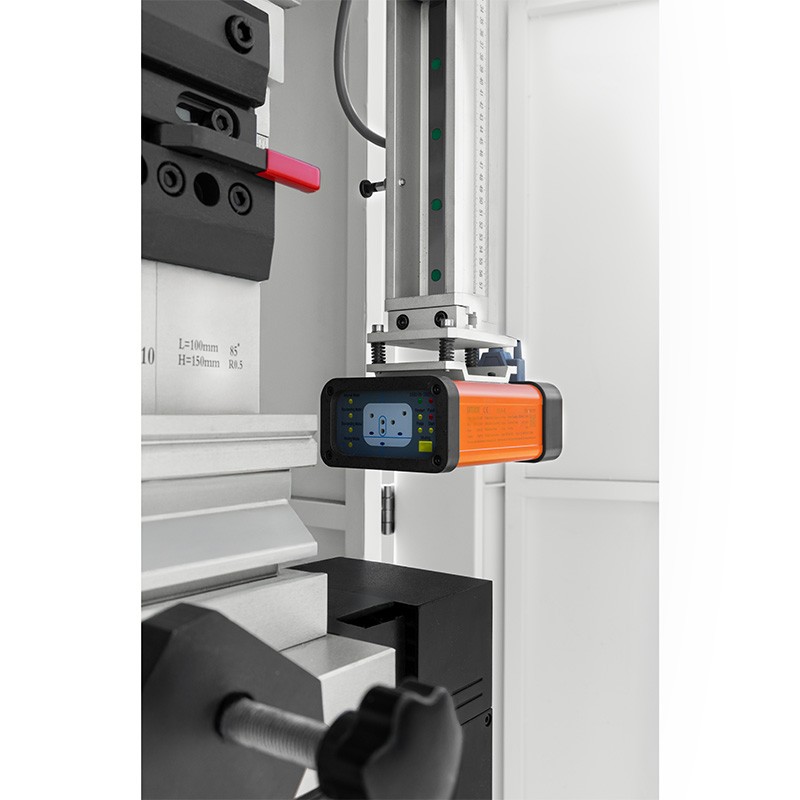

Die Maschine vereint modernste Technologie mit einfacher Bedienung und ist damit sowohl für präzise manuelle Aufgaben als auch für eine effiziente Serienfertigung geeignet. Hochwertige Komponenten und fortschrittliche Sicherheitssysteme gewährleisten Zuverlässigkeit und Sicherheit.
