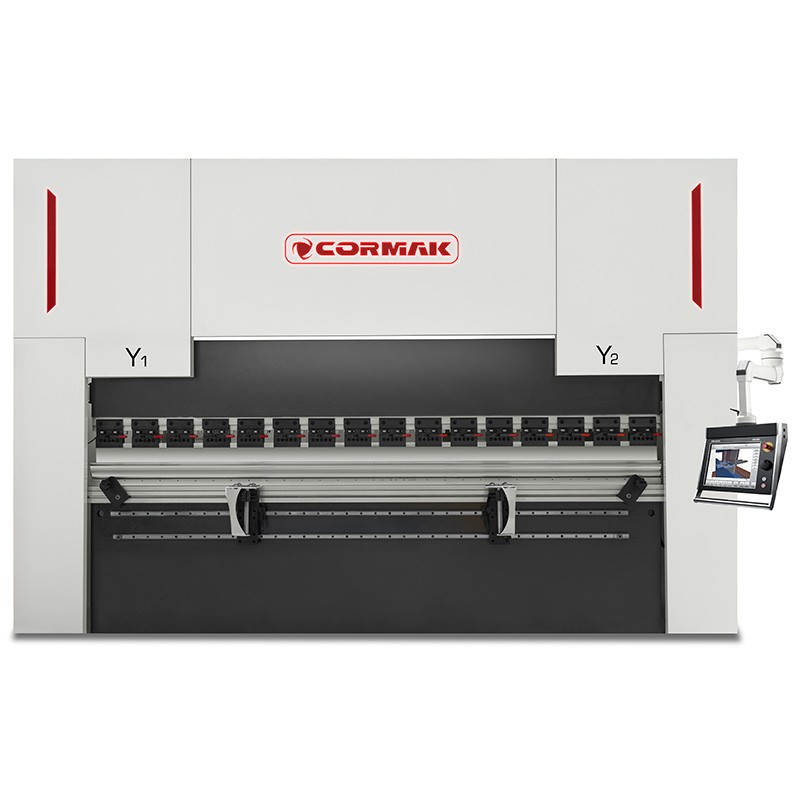

Die dargestellte Konfiguration stellt die von Kunden am häufigsten gewählte Ausstattung dar – eine bewährte und effiziente Wahl für die Serienproduktion
Hauptmerkmale:
-
Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während der Biegeoperationen gewährleisten
-
Regelung der Achsen Y1, Y2: automatisch
-
Regelung des Hinteranschlags (Achse X): Servoantrieb mit Encodern
-
Regelung der Achse R: Servoantrieb mit Encodern
-
Automatische Bombierungskompensation
-

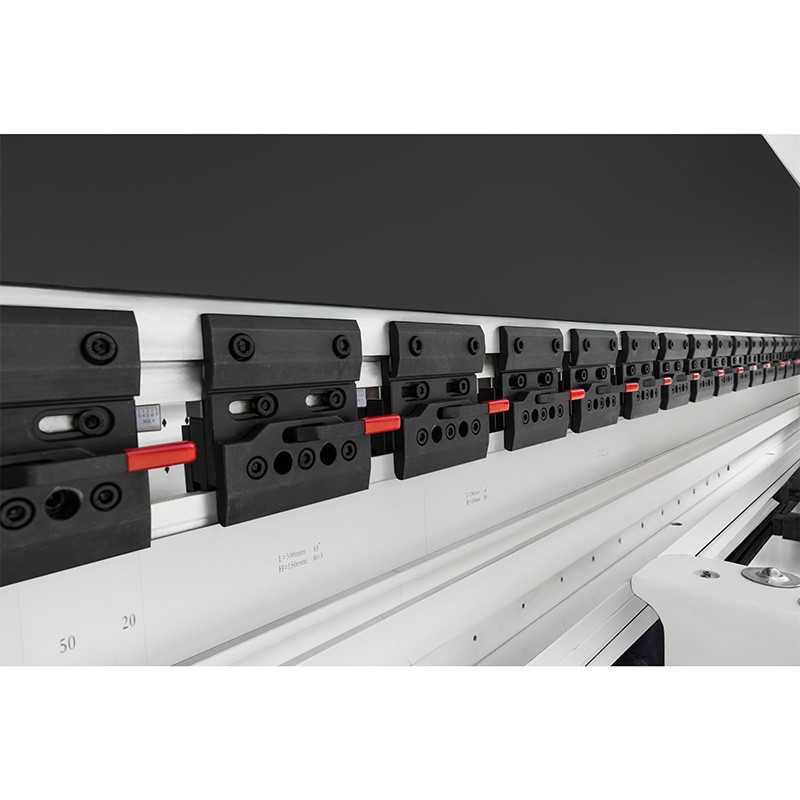

Zweiseitige Stempelaufnahme: Schnellspannsystem vom Typ AMADA, ermöglicht schnellen Werkzeugwechsel
Verfügbare Konfigurationen passen wir den Produktionsanforderungen und den zu bearbeitenden Werkstücken an – die Maschinenspezifikation wird individuell auf Anwendung und technologische Anforderungen abgestimmt.
Technische Daten
| Max. Blechstärke (S235) |
bis 8,0 mm |
| Nennpresskraft |
2000 kN |
| Maximale Biegelänge |
6000 mm |
| Ausklinktiefe (Ständerdurchgang) |
320 mm |
| Maximaler Hub des Oberbalkens |
200 mm |
| Maximale Öffnungshöhe |
480 mm |
| Abstand zwischen den Ständern |
4800 mm |
| Rücklauf des Hinteranschlags |
600 mm |
| Motorleistung |
15,0 kW |
| Länge |
6100 mm |
| Breite |
1900 mm |
| Höhe |
2900 mm |
| Gewicht |
19.700 kg |
Automatische Einstellung des Rücklaufs der Hinteranschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. im Stufensystem.
Optional Einstellung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des Stufenbiegens zufriedenstellend ist, sind bestimmte Berechnungen erforderlich, die jedoch Kenntnisse einiger der wichtigsten Parameter des Biegeprozesses voraussetzen – dazu gehören:
- Bogenlänge – der Abstand zwischen den Enden der gebogenen Kurve des Blechs, gemessen an der Innenseite der Biegung;
- Anzahl der Biegungen – die Anzahl der einzelnen Biegungen, die ausgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel einer einzelnen Biegung und desto glatter der Bogen;
- Abstand zwischen den Biegungen – der Abstand zwischen den einzelnen Biegungen während des Prozesses.
Obwohl der gesamte Prozess des Stufenbiegens recht komplex erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Software bereits so weit entwickelt, dass sie den Bediener in vielen Punkten vollständig entlasten.

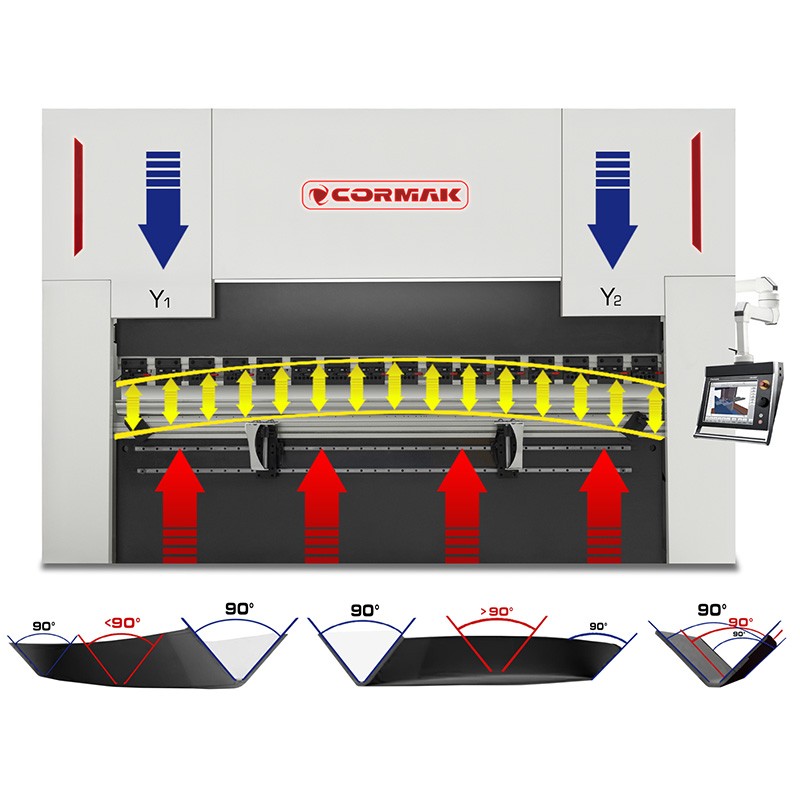

Automatische Bombierungskompensation
Gewährleistet über die gesamte Biegelänge denselben Biegewinkel – (Option)
Manuelle Bombierungskompensation (Option)
Gewährleistet über die gesamte Biegelänge denselben Biegewinkel – (Option)
Hochwertige Komponenten:
- Elektrische Komponenten von Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-58T
- ausgestattet mit einem 10-Zoll-Touchscreen, montiert am Schwenkarm, der Bewegungsfreiheit im gesamten Arbeitsbereich ermöglicht
- Programmierbarkeit: Speicherung von bis zu 2000 Programmen mit jeweils 30 Schritten, ermöglicht flexible Anpassung an verschiedene Aufgaben
- Ergonomische Bedienung: intuitives Menü mit englischen Kürzeln erleichtert den schnellen Einstieg
Optional ebenfalls verfügbar: Steuerungen DELEM DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12

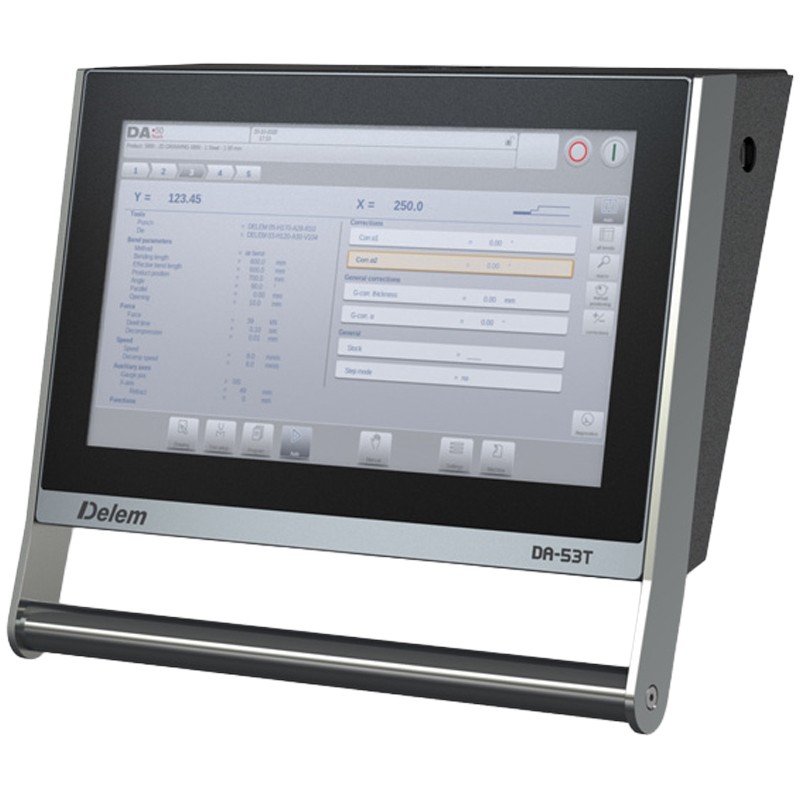

DA-53T+2D
Display
- 10,1" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- 200 MHz Prozessor
- 1 GB interner Speicher
- Befehle
- Steuerlogik zur Kollisionsvermeidung der Arbeitsachsen
Funktionen
- Stempel- und Matrizenbibliothek /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit zur Eingabe neuer Materialien/
- Zeichnungserstellung des Biegeteils auf dem Display /2D/
- Programmerstellung auf Basis der eingegebenen Zeichnung /2D/
- Betrieb an der Maschine mit 2D-Echtzeitansicht der Biegesequenz
- 2D-Simulation mit Kollisionskontrolle
- Warnmeldesystem (z. B. bei Überschreitung der Werkzeugbelastung)
- Änderung der Biegenreihenfolge und Modifikation einzelner Schritte
- Speicherung von Korrekturen
- Handbetrieb möglich
- Manuelle Positionierung der Hinteranschlagachsen
- Kollisionsvermeidende Steuerlogik (Achsen X, R, Y1, Y2)
- Automatische Berechnung des Hubs
- Automatische Berechnung der Biegekraft je nach Material
- Automatische Berechnung der Anschlagposition
- Automatische Berechnung des Innenradius und der Abwicklung
- Backup-Funktion für Produkte und Werkzeuge
- USB-Port
DA-58T
Display
- 15" TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)
System
- Betriebssystem Windows
- 200 MHz Prozessor
- 4 MB Arbeitsspeicher
- max. Anzahl Programme: 9999 (25 Schritte max.)
- max. Schrittwiederholungen: 99
- Befehle
- Steuerlogik zur Kollisionsvermeidung der Arbeitsachsen
Funktionen
- Bibliothek mit 30 Stempeln & 60 Matrizen
- Beschreibende und grafische Bibliothek
- Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
- Materialdatenbank /Möglichkeit zur Eingabe neuer Materialien/
- 2D-Zeichnungserstellung auf dem Display
- Programmerstellung auf Basis der eingegebenen Zeichnung
- 2D-Echtzeitansicht während der Arbeit
- 2D-Simulation mit Kollisionskontrolle
- Warnmeldungen (z. B. Werkzeugbelastung)
- Änderung der Biegenreihenfolge, Korrektur einzelner Schritte
- Manueller Betrieb möglich
- Manuelle Positionierung der Hinteranschlagachsen
- Automatische Berechnung: Hub, Biegekraft, Anschlagposition, Innenradius und Abwicklung
- Backup-Funktion für Produkte und Werkzeuge
- USB-Port
DA-66T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T2D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung mit Befehlen
- Stabiles Betriebssystem Windows CE
- 64 MB Arbeitsspeicher
- max. Programme: 1000 /1 GB/
- max. Schrittwiederholungen: 99
Funktionen
- 2D-Zeichnungserstellung auf dem Display
- Automatische Programmerstellung basierend auf Zeichnung
- Automatische Berechnung von Hub und Biegekraft
- Automatische Hinteranschlag-Positionierung
- 3D-Visualisierung mit Schritt-für-Schritt-Simulation
- Automatische Fingerpositionierung des Hinteranschlags
- Kollisionswarnungen Werkzeug/Material
- Warnungen bei Überschreitung der zulässigen Presskraft
- Änderung der Reihenfolge und Korrektur einzelner Schritte
- Automatische Berechnung der Blechabwicklung
- Handbetrieb möglich
- Materialdatenbank, Stempel- und Matrizenbibliothek
- Zähler für Hübe und Betriebsstunden
- USB-Port, Backup-Funktion
DA-69T
Display
- 17” TFT LCD Touchscreen
- Farbdisplay
Externe Software
- optionale Arbeitsplatzlizenz LITE T3D (Erstellung von Biegeabläufen am PC)
System
- Intuitive Steuerung mit Befehlen
- Windows CE Betriebssystem
- 64 MB Arbeitsspeicher
- max. Programme: 1000 /1 GB/
- max. Schrittwiederholungen: 99
Funktionen
- Import von DXF-Dateien
- 3D-Import (IGES & SAT) über LITE T3D
- 3D-Zeichnungserstellung auf dem Display
- Automatische Programmerstellung auf Basis 3D-Zeichnung
- Automatische Berechnung von Hub und Biegekraft
- Automatische Hinteranschlag-Positionierung
- 3D-Visualisierung mit Schritt-für-Schritt-Simulation
CYBELEC 12
Display
- 12” TFT LCD Touchscreen
- Farbdisplay
System
- Intuitive Steuerung mit Befehlen
- Windows CE Betriebssystem
- max. Stempelanzahl: 100
- max. Programme: 300
- max. Schrittwiederholungen: 24
- max. Materialien: 10
Funktionen
- Benutzerfreundliche HMI-Oberfläche
- 2D-Profilzeichnung und 3D-Visualisierung
- Automatische Biegesequenz
- Höchste Präzision durch fortschrittliche Algorithmen
- Tandem-Betrieb
- Werkzeugimport
- Vorbiegen / Endbiegen
- Winkelmessung unterstützt
- Barcode-Lesegerät unterstützt
- Industrie 4.0 konfigurierbar
Die Maschine verbindet modernste Technologie mit einfacher Bedienung und ist damit sowohl für präzise Handarbeit als auch für effiziente Serienfertigung ideal. Hochwertige Komponenten und Sicherheitssysteme gewährleisten Zuverlässigkeit und Schutz.
Sicherheit
Lasersicherheitssystem
Bei uns serienmäßig: Lasersicherheitssystem höchster Klasse, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.

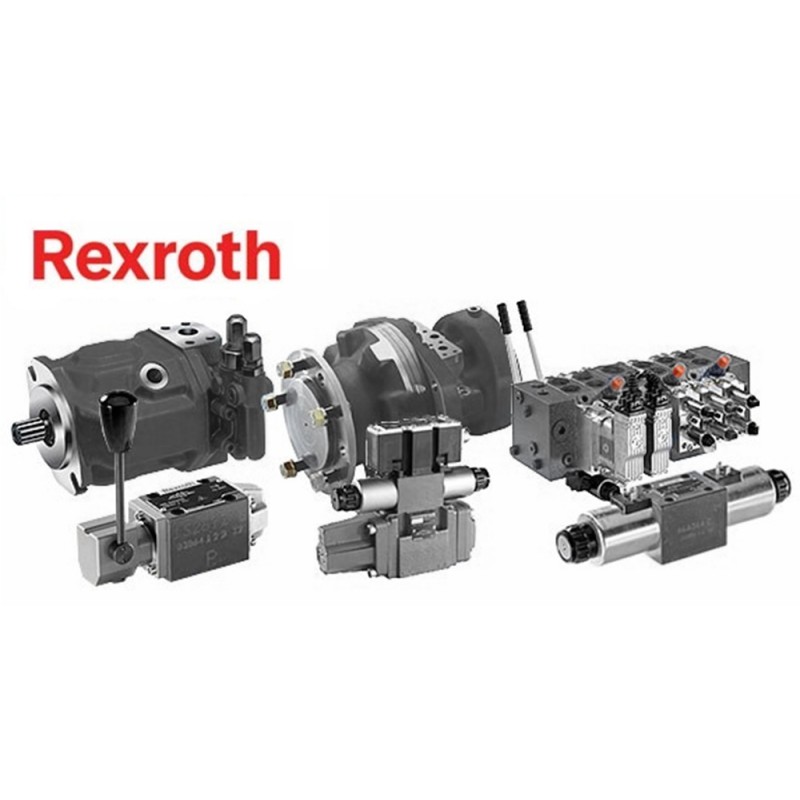

Wir sparen nicht an Sicherheit! Hydraulische Verbindungen und Sicherheitsventile höchster Klasse.
Achten Sie auf Pseudo-Sicherungen wie Tore oder Lichtvorhänge, da diese nicht CE-konform sind und Mitarbeiter gefährden. Als Arbeitgeber tragen Sie die Verantwortung für die Gesundheit Ihrer Mitarbeiter!
Sicherheitsabdeckungen nach CE
Ergonomie und zusätzliche Ausstattungen:
- Mobiler Controller am Schwenkausleger
- LED-Beleuchtung: erhöht Komfort und Sicherheit
- Auflagen auf Linearführungen
- Nachlaufende Auflagen (Option)
Nachlaufende Auflagen mit Servomotoren ermöglichen das Biegen von großformatigen Blechen, die während des Biegens angehoben werden, sodass der Bogen nicht verformt wird und der Sollwinkel erhalten bleibt.
▶
