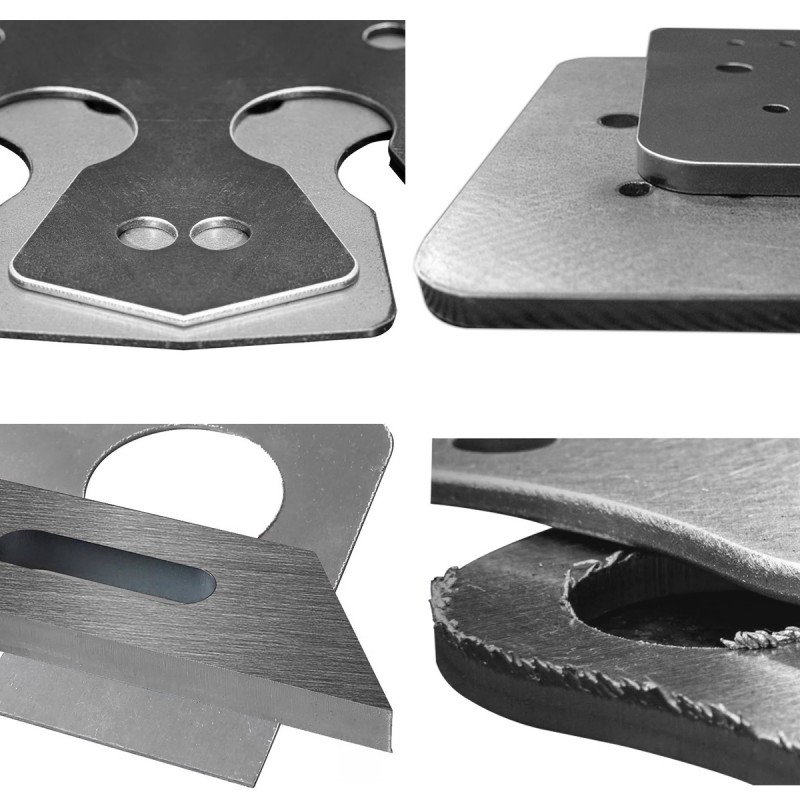

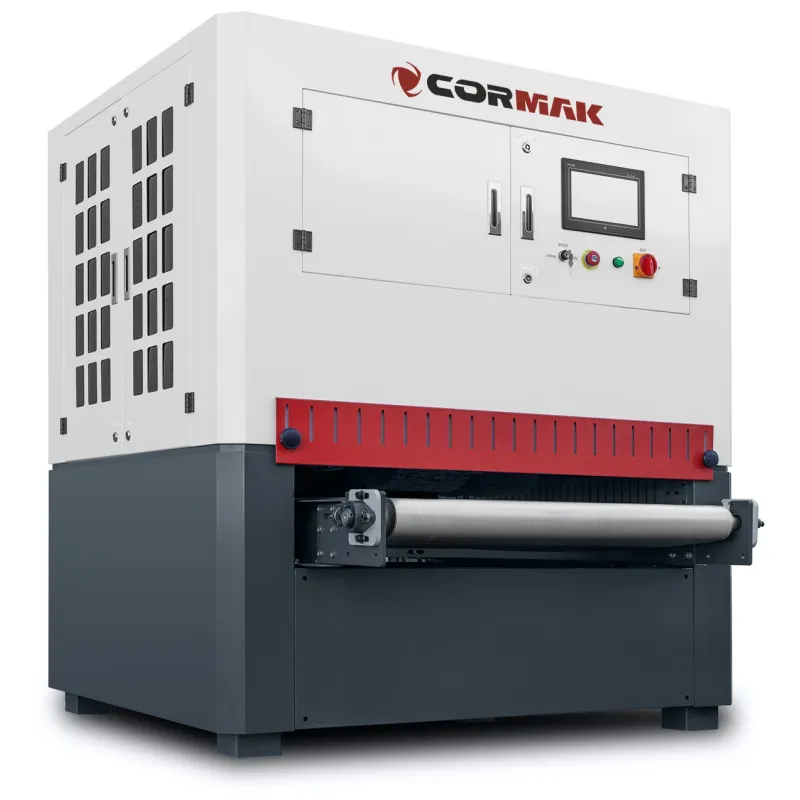

Die Schleif- und Entgratmaschine SG1000 bereitet gestanzte und lasergeschnittene Werkstücke optimal für die Weiterverarbeitung vor. Sie entfernt zuverlässig alle Grate und rundet die Kanten gleichmäßiger ab als herkömmliche Verfahren.
Es handelt sich um eine einseitig arbeitende Maschine, bei der die Werkstücke auf einem Förderband unter vier rotierenden Lamellenbürsten transportiert werden. Diese bearbeiten die Kanten von oben.
Die Maschine mit einer Arbeitsbreite von 1000 mm kombiniert die Technologie industrieller Schleifmaschinen mit Entgrateinheiten. Ausgestattet mit vier Lamellenscheiben, jeweils mit eigenem Antrieb, ermöglicht sie unterschiedliche Oberflächenqualitäten in einem oder mehreren Durchgängen.
Die Maschine erlaubt Entgraten und Kantenverrundung von lasergeschnittenen Werkstücken in nur einem Durchgang und bearbeitet Teile mit einer Stärke von 1 bis 70 mm und einer Breite bis 1000 mm. Über das Touchpanel können Bearbeitungsparameter wie Werkstückhöhe, Vorschubgeschwindigkeit und Bürstendrehzahl in Echtzeit kontrolliert werden.
Vier Magnetreihen unter dem Arbeitstisch halten die Werkstücke während der Bearbeitung präzise fest. So können mit einer Maschine Entgraten, Polieren und industrielle Oberflächenbearbeitung durchgeführt werden.

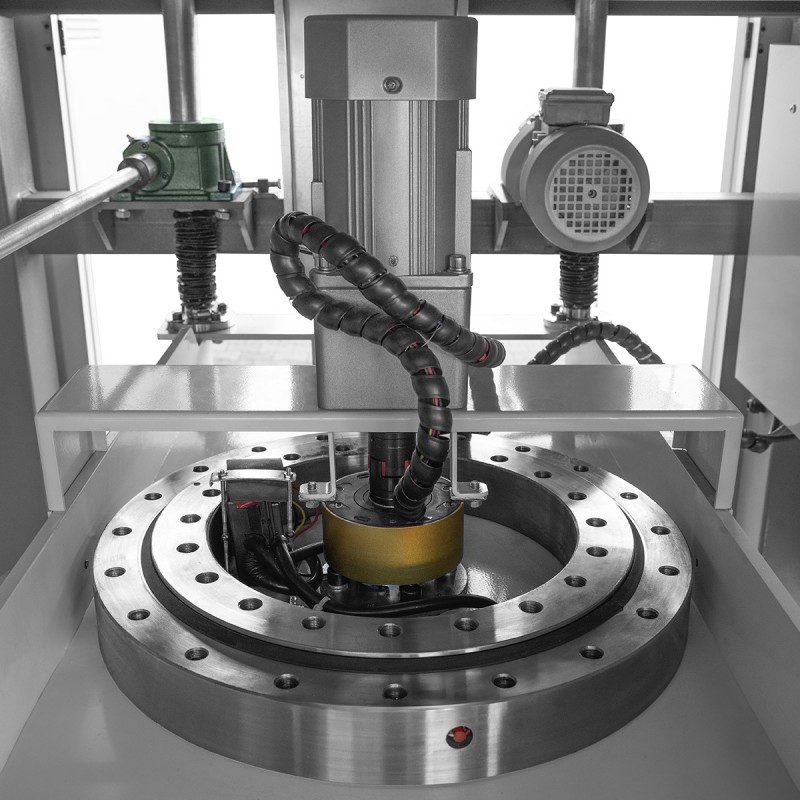

Die rotierenden Walzen führen die Schleiflamellen über die Blechkanten und erzeugen eine starke Bearbeitung der Kanten. Beim Transport der Teile auf dem Förderband wirken die Lamellen von oben auf die Oberfläche. Besonders effizient wird der Prozess durch den sogenannten Karussellkopf mit mehreren Bürsten, die gleichzeitig aus verschiedenen Richtungen arbeiten. Dadurch erzielen die Bürstenwalzen optimale und gleichmäßige Verrundungseffekte – mit Kantenradien bis zu 2,0 mm.
| Arbeitstischbreite | 1000 mm |
| Arbeitstischlänge | 2050 mm |
| Materialhöhe | 1 mm – 70 mm |
| Materialbreite | 80 mm – 1000 mm |
| Lamellenschleifwalzen x 4 Stk. | 300 x 300 mm |
| Absaugstutzen-Durchmesser | 125 mm |
| Vorschubgeschwindigkeit | 0,5 – 2 m/min |
| Arbeitstemperatur / Luftfeuchtigkeit | +10 – +40 °C, 5–95% |
| Lärmpegel | ca. 80 dB |
| Minimale Werkstücklänge (Vorschubrichtung) | 150 mm |
| Maximales Werkstückgewicht | 200 kg |
| Stromversorgung | 400 V |
| Nennleistung | 8 kW |
| Motoren der Schleifwalzen | 4 x 1,5 kW, 1400 U/min, 400 V |
| Vorschubmotor | 1 kW, 1400 U/min, 400 V |
| Höhenverstellungsmotor | 0,37 kW, 400 V |
| Kopfdrehmotor | 0,4 kW, 400 V |
| Gewicht | 1000 kg |
| Maschinenabmessungen | 2070 x 1620 x 1900 mm |
