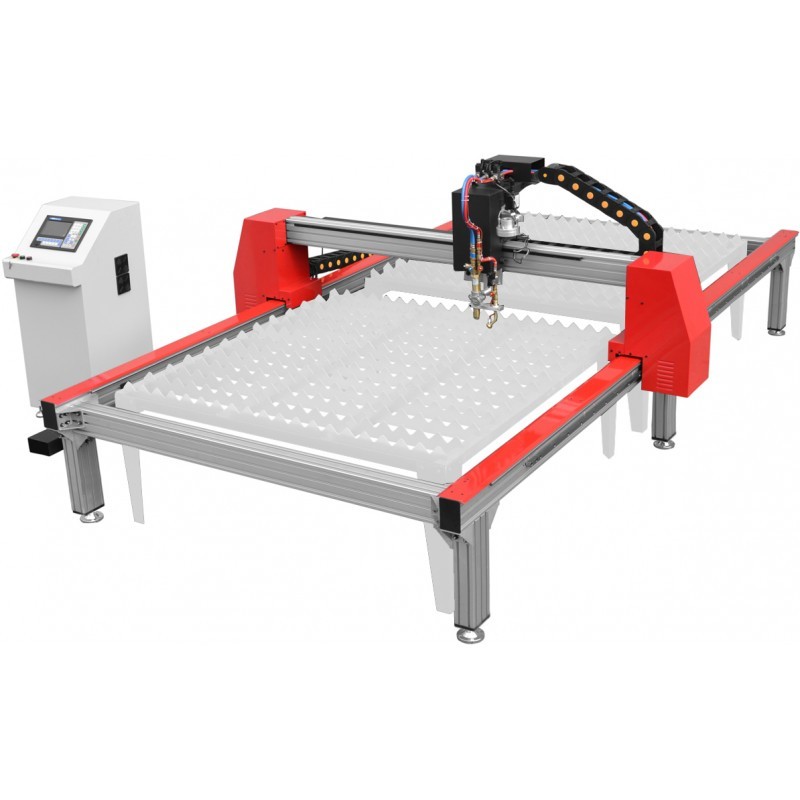

Die CNC-Plasmaschneidanlage ist ein tragbares Gerät zum präzisen Ausschneiden von Blechteilen. Durch die numerische Steuerung (CNC) kann die Maschine komplexe Formen mit einer Genauigkeit von bis zu 0,1 mm herstellen. Die ausgeschnittenen Teile können direkt in den weiteren Produktionsprozess übernommen werden. Dieses einfach zu bedienende Werkzeug ist ideal für große Industrieunternehmen ebenso wie für kleine Familienwerkstätten.
| Versorgungsspannung | ~3 × 400V ±10% 50/60 Hz |
| Schnittstrom [A] | 20–100 |
| Max. Schnittstärke [mm] | 55 |
| Einschaltdauer [%] | 100 |
| PLASMA-PARAMETER | |
| Ausgangsspannung [V] | 88–106 |
| Empfohlener Arbeitsdruck [bar] | 5,5 |
| Luftbedarf [l/min] | 250 |
| Nachströmzeit (Post-Gas) | ja |
| Kontaktloses Zünden ohne HF | ja |
| 2T / 4T | ja |
| WEITERE PARAMETER | |
| Stromaufnahme [A] | 28 |
| Leistungsfaktor (cosφ) | 0,76 |
| Wirkungsgrad η [%] | 85 |
| Isolationsklasse | H |
| Schutzklasse | IP21S |
| Gewicht [kg] | 32 |
| Abmessungen [mm] | 770 × 270 × 490 |
| Kompressor | |
| Motorleistung | 7,5 kW |
| Abmessungen | 810 × 610 × 850 mm |
| Gewicht | 120 kg |
| Spannung | 400V/50Hz |
| Ausgangsanschluss | 1/2" |
|
Leistung 0–6 bar bei 6 bar bei 8 bar bei 10 bar |
durchschnittlich 920 L/min 750 L/min 750 L/min 730 L/min |
Technische Daten des Trockners IZBERG N10S |
|
| Motorleistung | 0,29 kW |
| Ein- und Auslassdurchmesser (BSP) | 1" |
| Betriebssysteme bis | 10 bar |
| Eintrittstemperatur | ≤38°C |
| Abmessungen | 700 × 420 × 650 mm |
| Leistung | 1500 l/min |
| Spannung | 230 V |
| Gewicht | 45 kg |
| Kältemitteltyp und -menge | R134a, 400 g |
