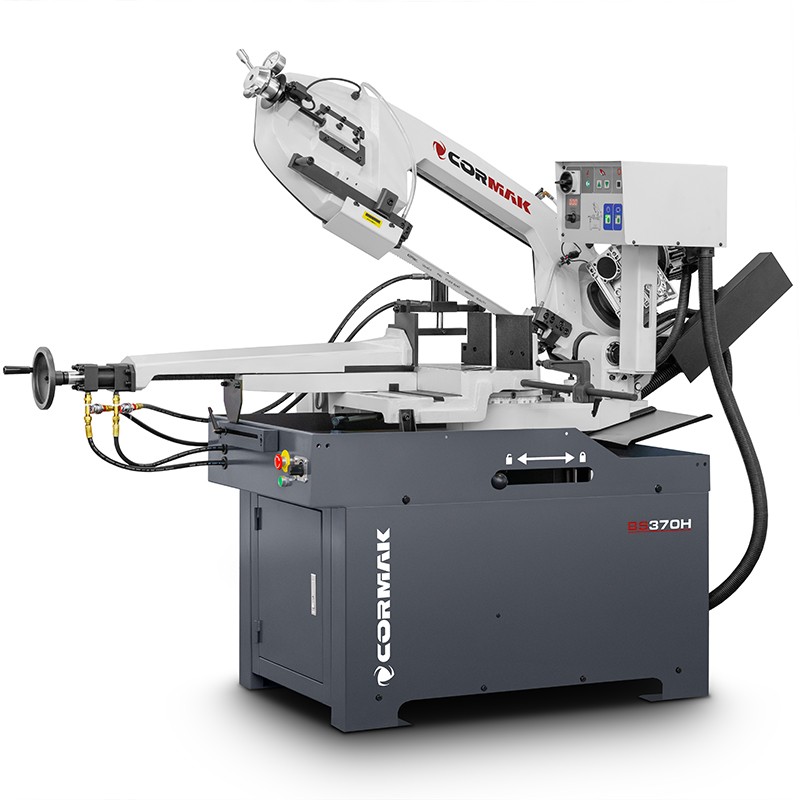

CORMAK BS370H ist eine robuste halbautomatische Metallbandsäge für präzise Schnitte von Rohren, Profilen und Vollmaterial. Die neue Version ist mit einem oberen Niederhalter für Paketschnitte sowie einer stufenlosen Regelung der Bandgeschwindigkeit über einen Frequenzumrichter im Bereich von 20–90m/min ausgestattet. Diese Lösungen erweitern die Einsatzmöglichkeiten der Maschine und erleichtern die Anpassung der Arbeitsparameter an das zu bearbeitende Material.
CORMAK BS370H ist eine robuste halbautomatische Metallbandsäge für präzise Schnitte von Rohren, Profilen und Vollmaterial.
Die neue Version ist mit einem oberen Niederhalter für Paketschnitte sowie einer stufenlosen Regelung der Bandgeschwindigkeit über einen Frequenzumrichter im Bereich von 20–90m/min ausgestattet. Diese Lösungen erweitern die Einsatzmöglichkeiten der Maschine und erleichtern die Anpassung der Arbeitsparameter an das zu bearbeitende Material.
Der Niederhalter stabilisiert übereinander angeordnete Werkstücke und begrenzt deren Bewegung während des Betriebs. Dadurch lassen sich Pakete aus Profilen, Rohren und anderen wiederkehrenden Werkstücken effizienter schneiden.
Die stufenlose Regelung der Bandgeschwindigkeit ermöglicht eine präzise Anpassung der Schnittparameter an Querschnitt, Dicke und Materialart – ohne Beschränkung auf wenige feste Geschwindigkeiten.
Der eingesetzte obere Niederhalter ermöglicht die Stabilisierung mehrerer übereinander angeordneter Werkstücke. Dies ist besonders beim seriellen Schneiden von Profilen, Rohren und anderen Materialien mit wiederkehrenden Abmessungen nützlich.
Das Material wird sowohl durch den Schraubstock als auch von oben gehalten, wodurch das Verschieben und Anheben einzelner Elemente des Pakets während des Sägebanddurchlaufs reduziert wird.
Die Bandgeschwindigkeit kann stufenlos im Bereich von 20 bis 90m/min geregelt werden. Der Frequenzumrichter ermöglicht die Anpassung der Arbeitsparameter an die Materialart, den Querschnitt und die Art des ausgeführten Schnitts.
Der Bediener ist nicht auf zwei werkseitig eingestellte Geschwindigkeiten beschränkt. Die Bandbewegung kann genauer unter anderem an das Schneiden dünnwandiger Profile, Rohre, Formprofile und Vollmaterial angepasst werden.
Nach dem Positionieren des Materials und dem Starten des Zyklus führt die Maschine automatisch die folgenden Schneidschritte aus:
Der Bediener konzentriert sich hauptsächlich auf das Positionieren und Zuführen des Materials, während der eigentliche Schneidzyklus kontrolliert und wiederholbar abläuft.

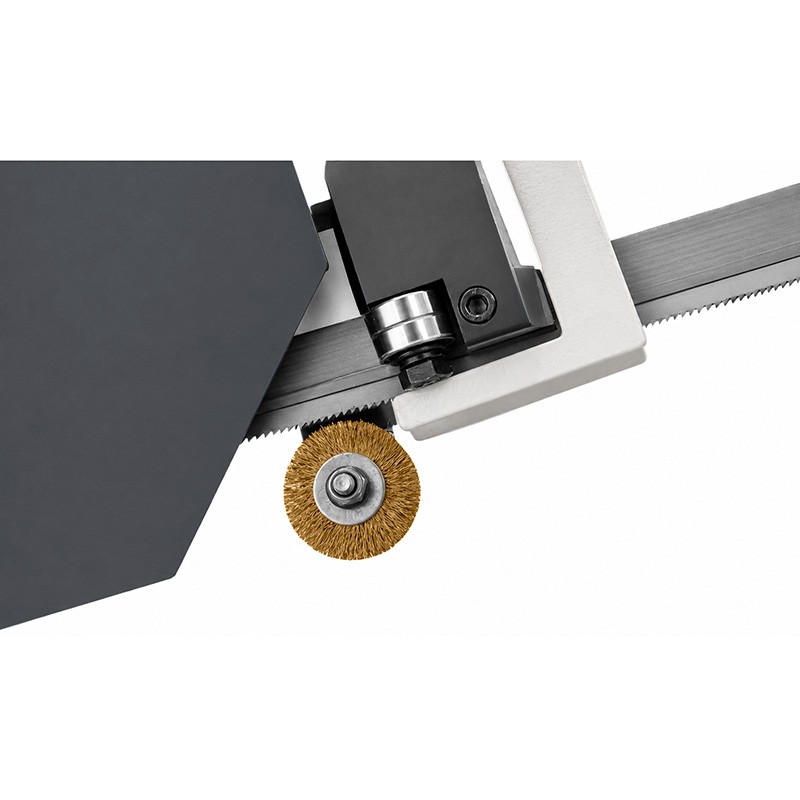

Die Bandführungen verwenden Hartmetallplatten und Lager. Diese Lösung gewährleistet eine stabile Führung des Sägebands und unterstützt einen geradlinigen Schnittverlauf.
Der steife Arm und der Maschinenkörper aus Sphäroguss reduzieren die Verwindungsneigung der Konstruktion, was beim Schneiden größerer Querschnitte und von Vollmaterial von Bedeutung ist.
Der schwenkbare Sägearm ermöglicht Schnitte im Bereich von -45° bis +60°. Das Material kann in einer Position verbleiben, während der Bediener den entsprechenden Winkel des Sägearms einstellt.
| Maximaler Schnittdurchmesser bei 90° | Ø270mm |
| Maximaler quadratischer Querschnitt bei 90° | 220 × 220mm |
| Maximaler rechteckiger Querschnitt bei 90° | 370 × 220mm |

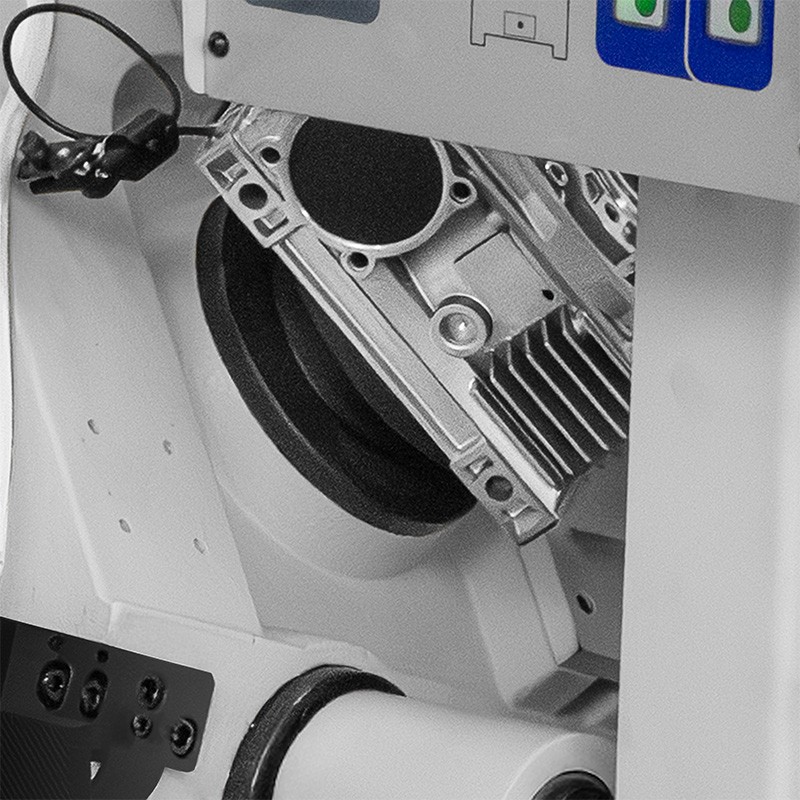

Der Sägebandantrieb erfolgt über ein Schneckengetriebe. Der Arbeitstisch aus Gusseisen und der massive Unterbau gewährleisten eine stabile Abstützung der Maschine während des Betriebs.
Der obere Teil des Unterbaus bildet eine Auffangwanne für Kühlmittel und die beim Schneiden entstehenden Späne. Eine leistungsfähige Pumpe arbeitet in einem geschlossenen Kreislauf und führt das Kühlmittel direkt in die Bearbeitungszone.
| Modell | CORMAK BS370H |
| Betriebsart | halbautomatisch |
| Gehrungsschnittbereich | von -45° bis +60° |
| Bandgeschwindigkeit | stufenlos regelbar 20–90m/min |
| Regelung der Bandgeschwindigkeit | Frequenzumrichter |
| Oberer Materialniederhalter | ja – für Paketschnitte |
| Sägebandabmessungen | 3160 × 27 × 0,9mm |
| Sägebandspannung | mechanisch, manuell |
| Regelung der Armabsenkung | stufenlos – Hydraulikzylinder |
| Schraubstocksteuerung | hydraulisch |
| Höhe der Schraubstockbasis | 890mm |
| Stromversorgung | 400V / 3 Phasen |
| Gesamtleistung | 1,5kW |
| Leistung der Kühlmittelpumpe | 46W |
| Abmessungen mit Unterbau | 1850 × 950 × 1500mm |
| Gewicht | 491kg |
Die Metallbandsäge CORMAK BS370H ist zum Schneiden folgender Materialien vorgesehen:
Das Modell BS370H kombiniert einen großen Gehrungsschnittbereich, einen halbautomatischen Arbeitszyklus, hydraulische Materialspannung und eine robuste Gusseisenkonstruktion. Der obere Niederhalter erweitert die Einsatzmöglichkeiten der Maschine um komfortables Paketschneiden, während der Frequenzumrichter mit einem Regelbereich von 20–90m/min eine genauere Anpassung der Bandbewegung an das zu bearbeitende Material ermöglicht.
