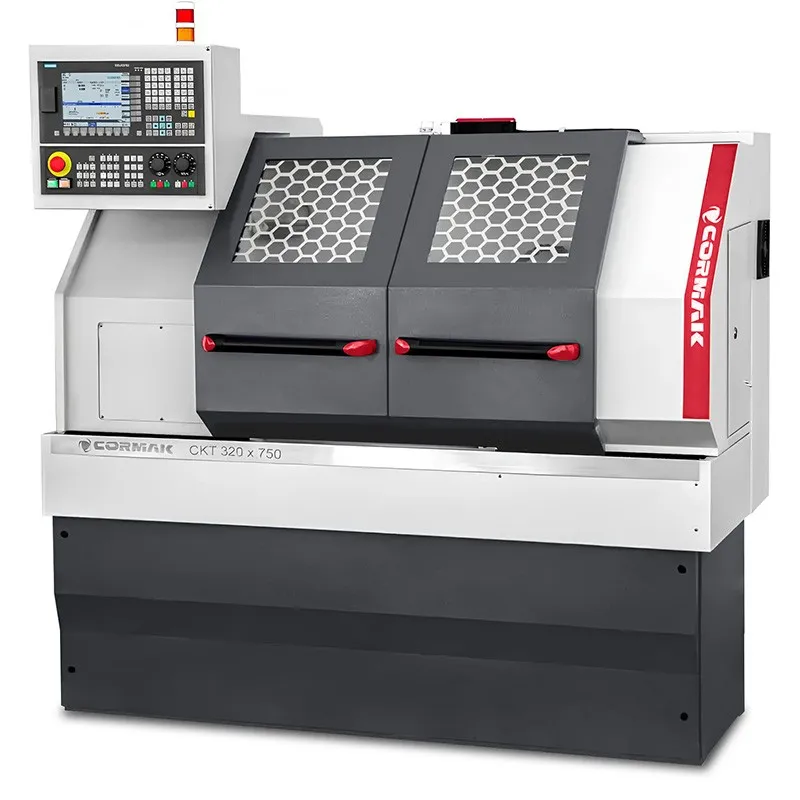

CNC-Drehmaschine CORMAK 320x750 mit manuellem Futter und SIEMENS SINUMERIK Steuerung

CNC-Drehmaschine CKT 320x750 ist eine fortschrittliche numerisch gesteuerte Drehmaschine für die präzise Bearbeitung von Metalldetails in mittleren und großen Produktionsbetrieben. Ausgestattet mit SIEMENS SINUMERIK 808D, bietet sie hohe Leistung und Flexibilität.

Hauptvorteile der CNC-Drehmaschine CKT 320x750

CNC-Drehmaschine für Metall CKT 320x750 verbindet moderne Technologie mit robuster Konstruktion und gewährleistet Zuverlässigkeit und Präzision in anspruchsvollen industriellen Umgebungen. Als vielseitige Industriedrehmaschine ermöglicht sie komplexe Bearbeitungen wie Drehen, Gewindeschneiden, Nutenziehen oder Bohren – bei höchster Detailqualität. Ihre wichtigsten Vorteile:

• Hohe Präzision: Max. Drehdurchmesser über Bett 320 mm, über Support 90 mm (Option 135 mm), Spindelbohrung 60 mm, max. Werkstückdurchmesser 44 mm.
• Flexibles Spindelsystem: Drehzahlbereich 100–2500 U/min, Spindelaufnahme MK5, geeignet für Stahl bis Leichtmetall.
• Steuerung: SIEMENS SINUMERIK 808D mit SIEMENS-Servoantrieben für intuitive Programmierung und Prozessoptimierung.
• Stabile Bauweise: Nettogewicht 1040 kg (brutto 1300 kg), Maße 2370x1420x2000 mm, Werkstücklänge bis 750 mm.
• Werkzeugeffizienz: 6-Positionen-Revolverkopf (Option 4 oder 8) für Werkzeuge 16x16 mm – schneller Wechsel, kürzere Zyklen.
• Langlebigkeit: Automatisches Schmiersystem reduziert Verschleiß und erhöht Lebensdauer.
• Kühlsystem: Gewährleistet thermische Stabilität bei intensiver Bearbeitung.
• Anwendungsvielfalt: Mechanische Industrie, Automobil, Werkzeugbau.
• Wirtschaftlichkeit: Motor 5,1 kW (S1) / 3,7 kW, hohe Leistung bei niedrigem Energieverbrauch.
• Optionale Anpassung: Fanuc-Steuerung, hydraulisches Futter oder CAD/CAM-Software verfügbar.

Konstruktion und Technologie der CNC-Drehmaschine CKT 320x750

Industriedrehmaschine CNC CKT 320x750 wurde für Zuverlässigkeit und Präzision in anspruchsvollen Produktionsumgebungen konstruiert. Zentrale Baugruppen:

• Massives Maschinenbett: Nettogewicht 1040 kg, minimiert Vibrationen, garantiert Stabilität.
• Leistungsstarke Spindel: Spindelbohrung 60 mm, max. Werkstück-Ø 44 mm, Aufnahme MK5, Drehzahl 100–2500 U/min.
• Revolverkopf: 6 Positionen (Option 4 oder 8) für Werkzeuge 16x16 mm, schneller Wechsel.
• Manueller Reitstock: Aufnahme MT3, max. Hub 100 mm, präzise Abstützung von Werkstücken.
• SIEMENS-Servoantriebe: Garantieren gleichmäßige Bewegungen und exakte Positionierung.
• Automatisches Schmiersystem: Zentralsteuerung für Führungen und Getriebe, reduziert Verschleiß.
• Kühlsystem: Hält optimale Temperatur, verbessert Bearbeitungsqualität.
• Halogenbeleuchtung 24V: Beste Sichtbarkeit im Arbeitsbereich für höhere Präzision und Sicherheit.

Präzision und Produktivität

CNC-Drehmaschine CKT 320x750 bietet Präzision dank SIEMENS SINUMERIK 808D-Steuerung und SIEMENS-Servoantrieben. Das System optimiert Werkzeugwege für Werkstücke bis Ø 320 mm und Länge 750 mm. Schnelle Werkzeugwechsel und moderne Drehzyklen erhöhen die Produktivität.

Anwendungsbereiche

CNC-Drehmaschinen für Metall wie die CKT 320x750 finden Einsatz in:

• Mechanische Industrie: Fertigung von Wellen, Buchsen, Flanschen und Präzisionsteilen.
• Automobilindustrie: Bearbeitung von Motor-, Getriebe- und Fahrwerkskomponenten.
• Werkzeugbau: Herstellung von Gewinden, Nuten, komplexen Geometrien.
• Serien- und Prototypenfertigung: Ideal für mittlere Serien und F&E-Bereiche.

Standardausstattung

• SIEMENS SINUMERIK 808 Advanced Steuerung
• SIEMENS-Servoantriebe
• Manuelles 3-Backen-Futter
• 6-Positionen-Revolverkopf
• Satz weicher Backen
• Manueller Reitstock mit MT3-Aufnahme
• Kühlsystem
• Automatisches Schmiersystem
• Halogenbeleuchtung 24V
• Betriebsanleitung
• CE-Zertifizierung

Optionale Ausstattung

• SIEMENS SINUMERIK 828D, FANUC Oi-TF oder GSK Steuerung
• Hydraulisches Futter
• Hydraulischer Reitstock
• Bewegliche Lünette
• Feste Lünette
• Werkzeugtaster
• Zusätzliche weiche oder harte Backen
• Spannzangenfutter
• Teilegreifer
• Stangenlader
• Nebelabscheider
• Ölabscheider
• Werkzeughalter
• CAD/CAM-Software

Technische Daten

CNC-Steuerungen – SIEMENS und FANUC

CNC-Drehmaschine CKT 320x750 bietet moderne Steuerungssysteme wie SIEMENS SINUMERIK 808D, SIEMENS SINUMERIK 828D und FANUC Oi-TF, die Präzision, Zuverlässigkeit und Benutzerfreundlichkeit gewährleisten:

SIEMENS SINUMERIK 808 Advanced

• Intuitives Interface: Benutzerfreundlich, ideal für kleinere Werkstätten und Einsteiger.
• Zuverlässigkeit: Robuste Bauweise für industrielle Einsatzbedingungen.
• Kosteneffizienz: Optimal für grundlegende Dreh- und Fräsanwendungen.

SIEMENS SINUMERIK 828D

• Hohe Rechenleistung: Unterstützt dynamische Bearbeitung und komplexe Zyklen.
• CAD/CAM-Integration: Nahtlose Zusammenarbeit mit Konstruktionssoftware.
• Erweiterte Funktionen: Werkzeugweg-Optimierung und modulare Erweiterbarkeit.

FANUC Oi-TF

• Stabilität: Zuverlässigkeit in Serienproduktion und Dauerbetrieb.
• Erweiterte Drehzyklen: Ideal für präzise Operationen wie Gewindedrehen und Nutenziehen.
• Intuitive Bedienung: Übersichtliches Interface, schnelle Programmierung.

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Vertrauen Sie auf CORMAK-Erfahrung

Mit über 20 Jahren Erfahrung in der Lieferung von Industriemaschinen bietet CORMAK zuverlässige CNC-Drehmaschinen für Metall sowie umfassenden technischen Support. Unsere Maschinen erfüllen europäische Sicherheitsstandards, und professioneller Garantie- und Kundendienst sichern Produktionskontinuität.

• 16 Jahre Erfahrung in der Wartung von SIEMENS CNC-Steuerungen.
• Über 15.000 m² Lagerfläche mit ca. 12.000 Maschinen und Geräten.
• Professioneller Garantie- und Kundendienst.

Fragen Sie nach Details oder vereinbaren Sie eine Maschinenpräsentation! Kontaktieren Sie uns
