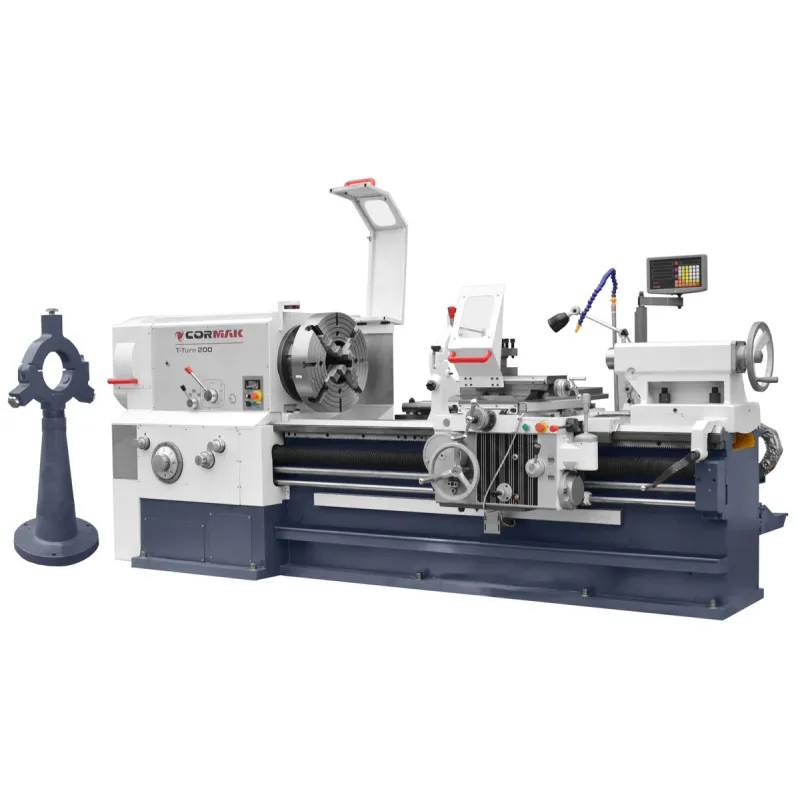

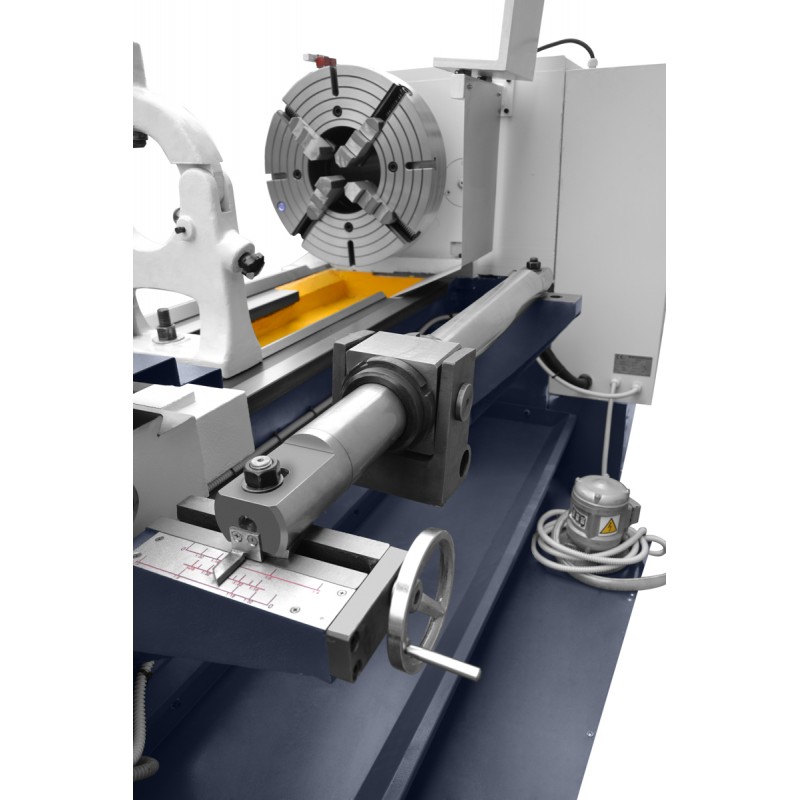

Die Drehmaschine ist mit einer großen Spindelbohrung (130 mm) sowie einem Doppelspannfutter für lange Rohre ausgestattet. Im Set ist eine Lünette enthalten.

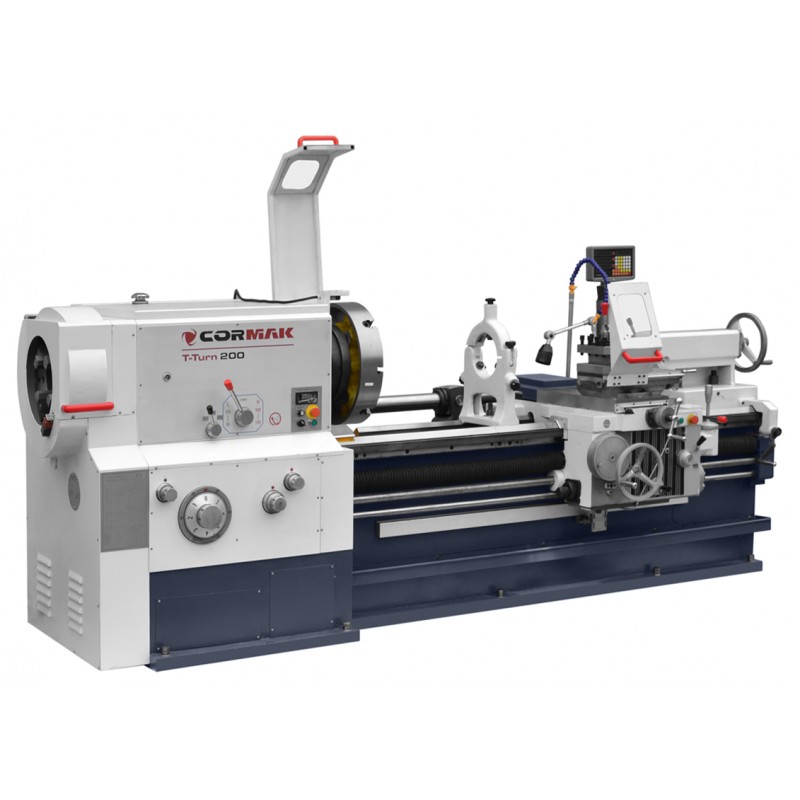

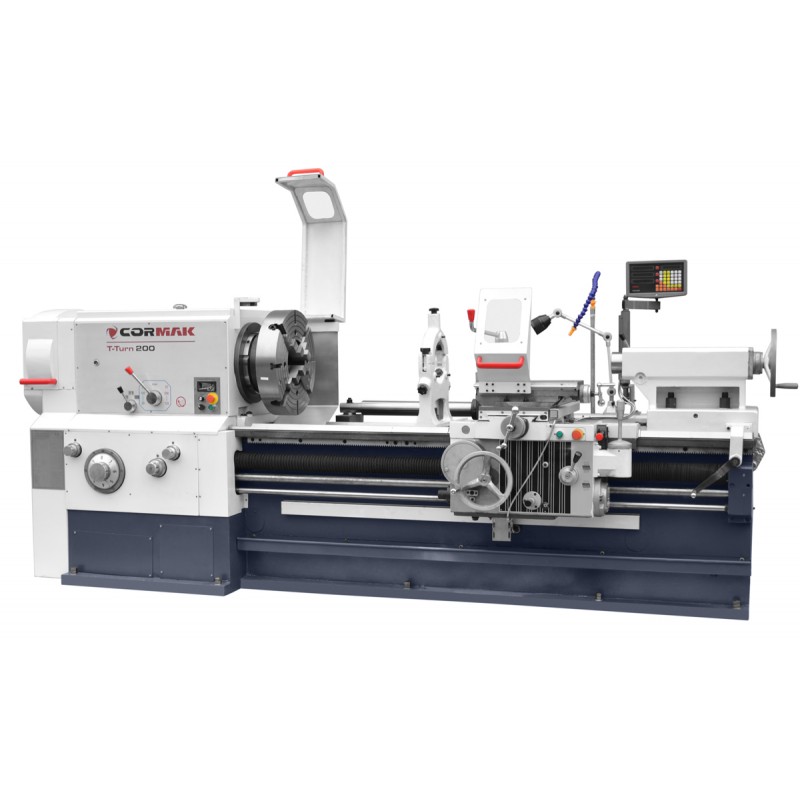

CORMAK T-TURN 130 ist eine professionelle Universaldrehmaschine für die präzise Bearbeitung von Rohren und großen zylindrischen Werkstücken. Dank stabiler Konstruktion, großer Spindelbohrung und hohem Drehmoment gewährleistet die Maschine Zuverlässigkeit und Produktivität in Industriebetrieben, Werkzeugbau sowie Instandhaltungsabteilungen.

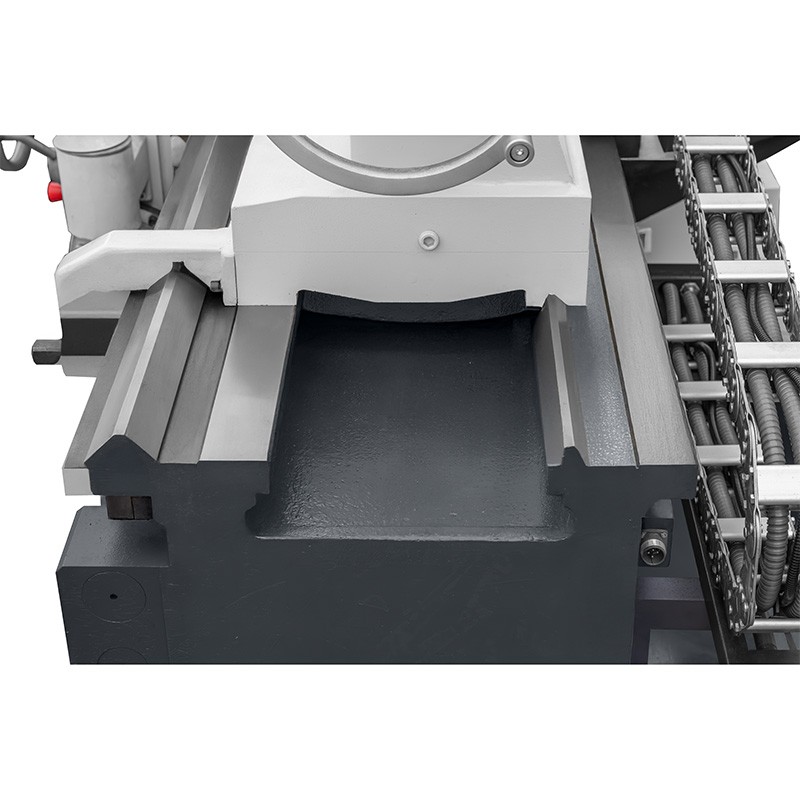

Die konventionelle CORMAK T-TURN 130 ist auf maximale Haltbarkeit und Präzision ausgelegt. Das massive Gussbett sichert Stabilität bei hoher Last, während die präzise Spindellagerung Rundlaufungenauigkeiten und Schwingungen minimiert. Mechanische Komponenten wie gehärtete Zahnräder und Führungen des Supports sorgen für ruhige und exakte Bewegungen des Werkzeugs.

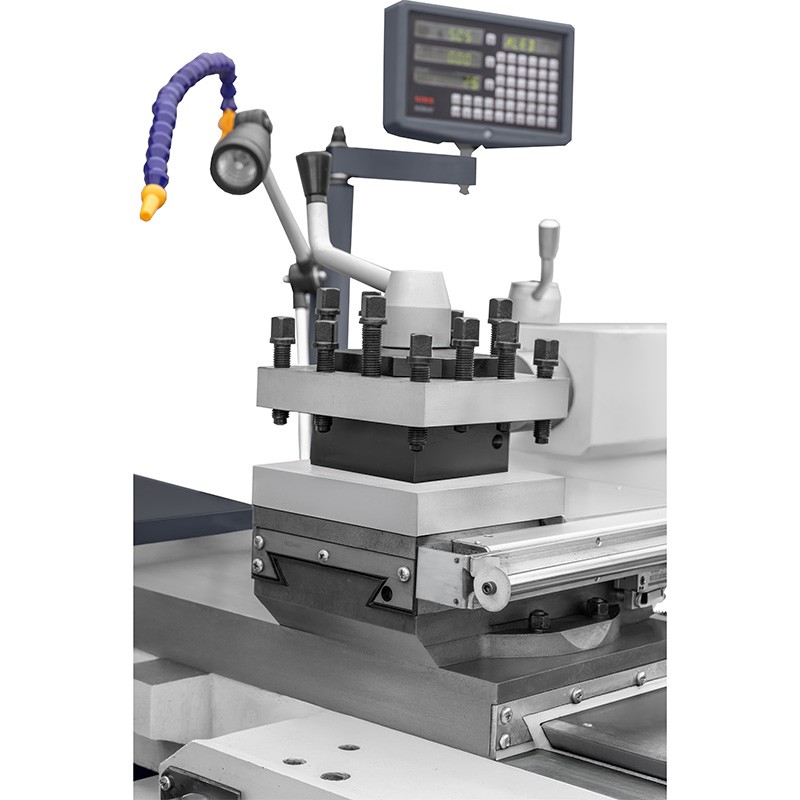

Durch niedrige Drehzahlen im Bereich von 14 – 496 U/min ermöglicht die Drehmaschine die Bearbeitung schwer zerspanbarer Materialien und großer Werkstücke bei hoher Genauigkeit. Hohe Eilgänge der X-/Z-Achse (3.000/4.000 mm/min) erlauben dynamische Werkzeugverfahrwege und verkürzen die Zykluszeit. Unterstützt wird dies durch einen soliden 4-Stationen-Werkzeughalter sowie eine 3-Achsen-Positionsanzeige.
Die Maschine findet Anwendung in:
| Arbeitsbereich | |
| Arbeitslänge | 1300 mm |
| Drehdurchmesser über Bett | 630 mm |
| Drehdurchmesser über Support | 350 mm |
| Verfahrwege | |
| Verfahrweg X-Achse | 340 mm |
| Verfahrweg Z-Achse | 1300 mm |
| Spindel | |
| Drehzahlbereich | 14 - 496 U/min |
| Max. Drehmoment | 1.920 Nm |
| Futterdurchmesser | 400 mm |
| Spindelbohrung | 130 mm |
| Spindelbohrung (am Futter) | 130 mm |
| Eilgänge | |
| Eilgang X-Achse | 3.000 mm/min |
| Eilgang Z-Achse | 4.000 mm/min |
| Werkzeughalter | |
| Anzahl der Werkzeuge | 4 St. |
| Werkzeugabmessungen | 32x32 mm |
| Reitstock | |
| Reitstockkegel | MT 5 |
| Reitstockpinolendurchmesser | 100 mm |
| Pinolenhub | 205 mm |
| Antrieb | |
| Leistung des Hauptmotors S1/S6 | 7,5/9 kW |
| Abmessungen und Gewicht | |
| Abmessungen (L x B x H) | 3.660 x 1.450 x 1.390 mm |
| Gewicht | 4.100 kg |
Wenn Sie eine konventionelle Drehmaschine für die Bearbeitung von Rohren und großdimensionierten Teilen benötigen, ist das Modell CORMAK T-TURN 130 die richtige Wahl für einen professionellen Maschinenpark. Kontaktieren Sie uns für ein individuelles Angebot, Verfügbarkeit und technische Unterstützung bei der Auswahl des Zubehörs.
