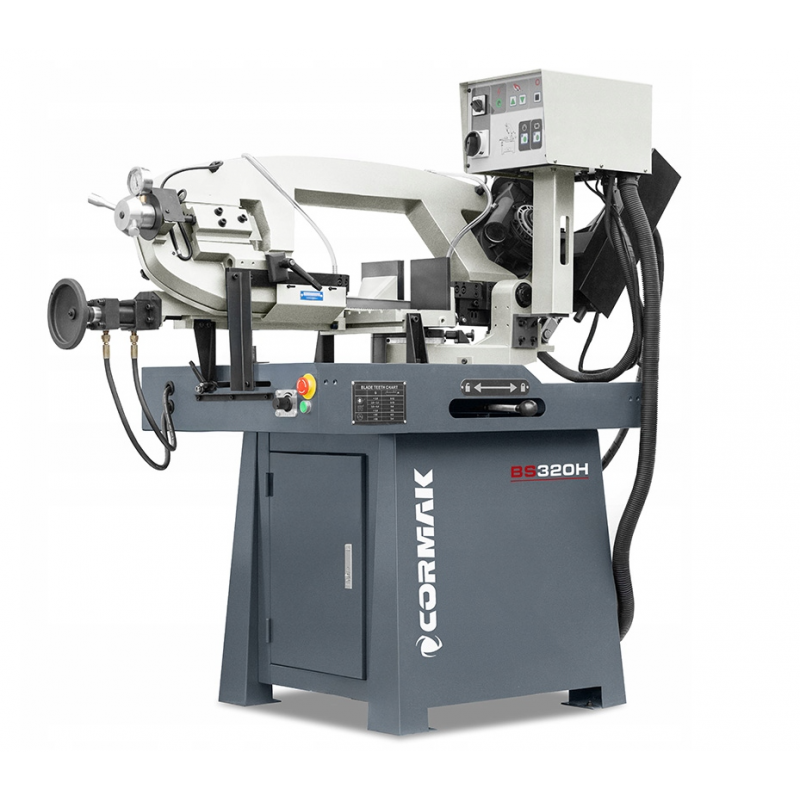

Bandsäge: Schrägschnitt – wie erzielt man ein präzises und reproduzierbares Ergebnis?
Das Schneiden im Winkel gehört zu den häufigsten Arbeitsvorgängen in Schlosserwerkstätten, Produktionsbetrieben und Metallbearbeitungsunternehmen. Es wird zum Zuschneiden von Stahlprofilen, Rohren, Winkelprofilen, Flachstahl, Stäben und Konstruktionselementen eingesetzt.
Eine gut eingestellte Metallbandsäge ermöglicht einen gleichmäßigen, wiederholbaren und präzisen Schnitt. Dies ist beim Schweißen von Rahmen, Geländern, Gestellen, Stahlkonstruktionen und Montageelementen von großer Bedeutung. Schon ein kleiner Winkelabweichung kann dazu führen, dass das Material für die weitere Montage nicht mehr passt.
Bei der Auswahl einer Metallbandsäge sollte man nicht nur auf die Motorleistung achten, sondern auch auf die Stabilität der Konstruktion, den Einstellbereich des Schnittwinkels, die Bandführung, das Materialspannsystem und die Möglichkeit, mit Kühlung zu arbeiten.
Wo wird das Schrägschnittverfahren eingesetzt?
Schrägschnitte sind überall dort erforderlich, wo Metallteile später Ecken, Rahmen, Stützen, Raumkonstruktionen oder Schweißteile unter einem bestimmten Winkel bilden sollen. Dies gilt sowohl für kleine Werkstattauflagen als auch für die Serienfertigung von Stahlbauteilen.
Am häufigsten werden folgende Profile schräg geschnitten:
- geschlossene und offene Profile;
- Stahl- und Aluminiumrohre;
- Winkelprofile, U-Profile und Flachprofile;
- Vollstangen und Konstruktionselemente;
- Teile für Geländer, Rahmen, Gestelle und geschweißte Konstruktionen.
Bei solchen Arbeiten kommt es nicht nur auf die Möglichkeit der Winkeleinstellung an, sondern auch auf die Wiederholgenauigkeit. Wenn sich aufeinanderfolgende Elemente in Länge oder Winkel unterscheiden, wird die Montage schwieriger, und der Schweißer muss die Spalte und die Passgenauigkeit am Arbeitsplatz korrigieren.
Einstellung des Schnittwinkels
Der erste Schritt ist die genaue Einstellung des Winkels. Verschiedene Metallbandsägen ermöglichen Schnitte im Winkel von 45°, 60° oder in einem größeren Bereich. In der Praxis sind nicht nur die Werte auf der Skala wichtig, sondern auch die Lesbarkeit der Teilung, die Festigkeit der Arretierung und das Fehlen von Spiel im Drehmechanismus.
Vor Arbeitsbeginn sollte geprüft werden, ob der Schneidarm, der Schraubstock und die Einstellelemente stabil sind. Beim Winkelschnitt kann bereits eine geringe Verschiebung das Endergebnis beeinflussen. Bei Bauteilen, die eine hohe Genauigkeit erfordern, empfiehlt es sich, einen Probeschnitt an einem kurzen Materialabschnitt durchzuführen und die Maße mit einem Winkel, einem Maßband oder einem für die Toleranzen geeigneten Messwerkzeug zu überprüfen.
Bei der Serienfertigung empfiehlt es sich, die am häufigsten verwendeten Einstellungen zu markieren und Längenanschläge zu verwenden. Dies erleichtert die Herstellung einer Serie von Werkstücken mit derselben Geometrie.
Stabile Materialspannung
Selbst eine hochwertige Metallbandsäge gewährleistet keinen präzisen Schnitt, wenn das Material schlecht eingespannt ist. Das Profil, das Rohr oder der Stab müssen fest im Schraubstock eingespannt und über die gesamte Länge stabil abgestützt sein.
Beim Schrägschnitt hat das Werkstück oft eine geringere Auflagefläche als beim Geradschnitt. Es muss sichergestellt werden, dass sich das Material nicht seitlich verschiebt, sich im Schraubstock nicht dreht und nicht über den Arbeitstisch hinausragt. Lange Werkstücke sollten mit einer Rolle, einem Ständer oder einem Rollenförderer abgestützt werden. Eine fehlende Abstützung kann zu einer Verwindung des Materials, zu Vibrationen, zum Verklemmen des Bandes und zu einem schrägen Schnitt führen.
Besondere Aufmerksamkeit erfordern dünnwandige Profile und Rohre. Ein zu starker Anpressdruck kann das Material verformen, ein zu schwacher hingegen lässt es während des Schneidvorgangs verrutschen. Der Anpressdruck sollte so gewählt werden, dass das Werkstück stabil liegt, aber nicht beschädigt wird.
Auswahl des Sägebandes
Die Qualität der Arbeit wird maßgeblich durch die richtige Auswahl der Bandsägen für Metall beeinflusst. Für dünnwandige Profile wird ein anderes Band verwendet als für massive Stangen und wieder ein anderes für schwer zu bearbeitende Werkstoffe oder Edelstahl.
Bei der Auswahl des Bandes sind folgende Faktoren zu berücksichtigen:
- die Art des zu schneidenden Materials;
- die Wandstärke oder den vollen Querschnitt des Werkstücks;
- die Härte des Materials;
- die Arbeitsintensität;
- die geforderte Oberflächenqualität nach dem Schneiden.
Eine zu große Zahnlänge kann dünne Profile zerreißen und zum Ausbrechen der Zähne führen. Eine zu feine Zahnlänge kann sich bei massivem Material verstopfen und den Schnittwiderstand erhöhen. In beiden Fällen sinkt die Schnittqualität und der Verschleiß des Bandes steigt.
Ein abgenutztes oder falsch ausgewähltes Band führt häufig zu einem Ausbrechen des Schnitts. Die Folge sind eine unebene Oberfläche, eine stärkere Schräge und die Notwendigkeit einer zusätzlichen Metallbearbeitung. Daher sollte der Zustand des Bandes regelmäßig überprüft werden, insbesondere bei Serienfertigung.
Vorschub, Führungen und Kühlung
Beim Schrägschnitt hat das Band oft einen längeren Kontakt mit dem Werkstoff als beim rechtwinkligen Schnitt. Der Vorschub sollte ruhig, gleichmäßig und an den Querschnitt angepasst sein. Ein zu schnelles Absenken des Arms kann zu Vibrationen, Überhitzung, Ausbrechen von Zähnen und erhöhtem Bandverschleiß führen.
Die Führungsschienen sollten so nah wie möglich am Material ausgerichtet werden. Je kürzer der nicht abgestützte Abschnitt des Bandes ist, desto größer ist die Arbeitsstabilität und desto geringer ist das Risiko, dass sich das Band verdreht. Wichtig ist auch die richtige Bandspannung gemäß den Empfehlungen des Maschinenherstellers.
Beim Schneiden von Stahl, dicken Profilen, massiven Querschnitten und bei Serienfertigung empfiehlt sich der Einsatz einer Kühlung. Das Kühlmittel verringert die Reibung, leitet Wärme ab und hilft, Späne aus der Schnittzone auszuspülen. Dadurch läuft das Band stabiler und seine Lebensdauer kann verlängert werden.
Die häufigsten Fehler beim Schrägschnitt
Zu den häufigsten Fehlern gehören:
- eine ungenaue Winkeleinstellung oder das Arbeiten mit einer unsicheren Arretierung;
- schlechte Befestigung des Materials im Schraubstock;
- fehlende Abstützung eines langen Profils;
- ein für den Materialquerschnitt falsch gewähltes Band;
- Arbeiten mit einem abgenutzten oder beschädigten Band;
- zu schneller Vorschub des Arms;
- falsch eingestellte Führungen;
- fehlende Kühlung bei anspruchsvollen Werkstoffen.
Jeder dieser Fehler kann die Schnittgenauigkeit beeinträchtigen, den Bandverschleiß erhöhen und die Nachbearbeitung verlängern. In extremen Fällen kann es auch zu einem Materialstau oder einer Beschädigung des Bandes kommen.
Kontrolle vor dem Schrägschnitt
| Prüfpunkt | Warum ist es wichtig? | Was ist zu prüfen? |
|---|---|---|
| Schnittwinkel | Entscheidend für den Sitz des Bauteils bei der Montage | Skala, Arretierung, Probeschnitt und Messung |
| Befestigung des Materials | Verhindert ein Verrutschen und Verziehen des Werkstücks | Spannkraft des Schraubstocks, Abstützung langer Werkstücke, Stabilität |
| Sägeband | Beeinflusst die Qualität, Geradheit und Lebensdauer des Werkzeugs | Verzahnung, Zustand der Zähne, Auswahl entsprechend dem Material |
| Führungsschienen | Stabilisieren das Band im Schnittbereich | Abstand, Spiel, Einstellung nahe am Werkstoff |
| Vorschub und Kühlung | Verhindern Überhitzung und Verschleiß des Bandes | Absenkgeschwindigkeit des Arms, Kühlmitteldurchfluss, Späne |
FAQ
Warum schneidet die Bandsäge schief?
Die häufigsten Ursachen sind ein abgenutztes Band, falsch eingestellte Führungen, ein zu hoher Vorschub, eine schlechte Materialbefestigung oder ein ungenau eingestellter Winkel. Es lohnt sich auch, die Bandspannung und den Zustand des Spannbacken zu überprüfen.
Ist eine Kühlung erforderlich?
Ja, insbesondere beim Schneiden von Stahl, dicken Profilen, massiven Querschnitten und bei Serienfertigung. Die Kühlung verhindert eine Überhitzung, hilft beim Abtransport der Späne und kann die Lebensdauer des Bandes verlängern.
Wie wählt man das richtige Band für die Trennsäge aus?
Das Band sollte entsprechend der Materialart, der Wandstärke und dem Querschnitt des Werkstücks ausgewählt werden. Für dünne Profile eignet sich ein anderes Band als für massive Stangen. Bei häufigem Materialwechsel empfiehlt es sich, die Empfehlungen des Band- und Maschinenherstellers zu befolgen.
Lohnt es sich, einen Probeschnitt durchzuführen?
Ja. Bei präzisen Bauteilen ermöglicht ein Probeschnitt die Überprüfung des tatsächlichen Winkels, des Verhaltens des Bandes und der Stabilität der Befestigung, bevor mit der eigentlichen Serie begonnen wird.
Zusammenfassung
Eine gut ausgewählte Bandsäge erleichtert das präzise Schneiden unter Winkel und verbessert die Wiederholgenauigkeit der Arbeit. Sie eignet sich für Profile, Rohre, Stangen und Konstruktionselemente, insbesondere wenn es darauf ankommt, dass die Elemente für das Schweißen oder die Montage genau zueinander passen.
Wenn Ihnen Präzision wichtig ist, achten Sie auf die Winkeleinstellung, die stabile Materialspannung, die Auswahl des Bandes, den gleichmäßigen Vorschub, die Führungen und die Kühlung. Hochwertige Metallbandsägen reduzieren Nacharbeiten, verringern Materialverluste und beschleunigen die tägliche Arbeit in der Werkstatt und in der Produktion.
