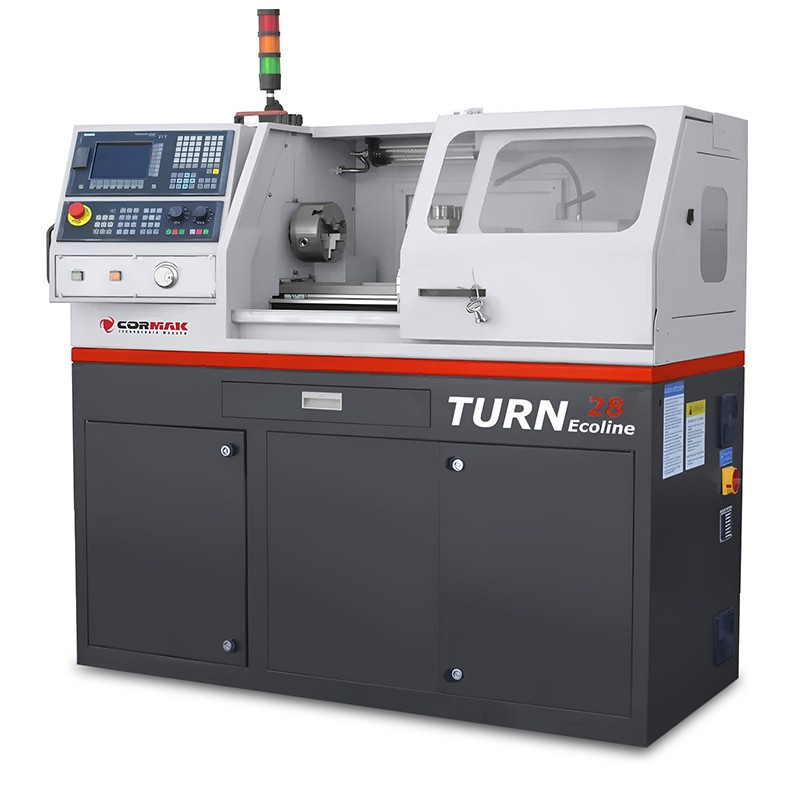

CNC-Drehmaschine für Metall CORMAK 280x700

CNC-Drehmaschine für Metall 280x700 ist eine moderne numerisch gesteuerte Drehmaschine, entwickelt für die präzise Bearbeitung von Metalldetails in kleinen und mittleren Produktionsbetrieben. Ausgestattet mit der Siemens Sinumerik 808D Steuerung bietet sie außergewöhnliche Genauigkeit und Effizienz.

Hauptvorteile der CNC-Drehmaschine 280x700

CNC-Drehmaschine für Metall 280x700 kombiniert eine kompakte Bauweise mit fortschrittlicher Technologie und bietet hohe Präzision und Vielseitigkeit in der Zerspanung. Für Profis entwickelt, ist sie die ideale Wahl für Unternehmen, die zuverlässige CNC-Metalldrehmaschinen mit optimalen Parametern suchen. Wichtige Vorteile umfassen:

• Hohe Bearbeitungspräzision: Positioniergenauigkeit X-Achse 0,03 mm und Z-Achse 0,032 mm, mit Wiederholgenauigkeit 0,13 mm, gewährleisten perfekte Oberflächenqualität.
• Vielseitige Spindel: Drehzahlbereich 30-4000 U/min mit Rechts- und Linkslauf ermöglicht die Bearbeitung verschiedener Materialien und Gewinde (metrisch 0,2-3 mm, zöllig 8-56 T.P.I).
• Kompakte Bauweise: Maße 1855x805x1685 mm und Gewicht 420 kg machen sie passend für kleinere Werkstätten.
• Effiziente Steuerung: Das Siemens Sinumerik 808D System mit intuitiver Oberfläche optimiert Programmierung und Bedienung.
• Langlebigkeit: Induktiv gehärtete Bettführungen und automatisches Schmiersystem reduzieren Verschleiß.
• Optimale Kühlung: Effektives Kühlsystem schützt Werkzeuge und Werkstücke auch bei intensiver Bearbeitung.
• Breites Einsatzspektrum: Geeignet für Werkstücke bis Ø280 mm und Länge 700 mm, inklusive Gewinde, Nuten und weiterer Operationen.
• Kosteneffizienz: Energiearm dank Motorleistung von 1,5 kW und automatischen Systemen.

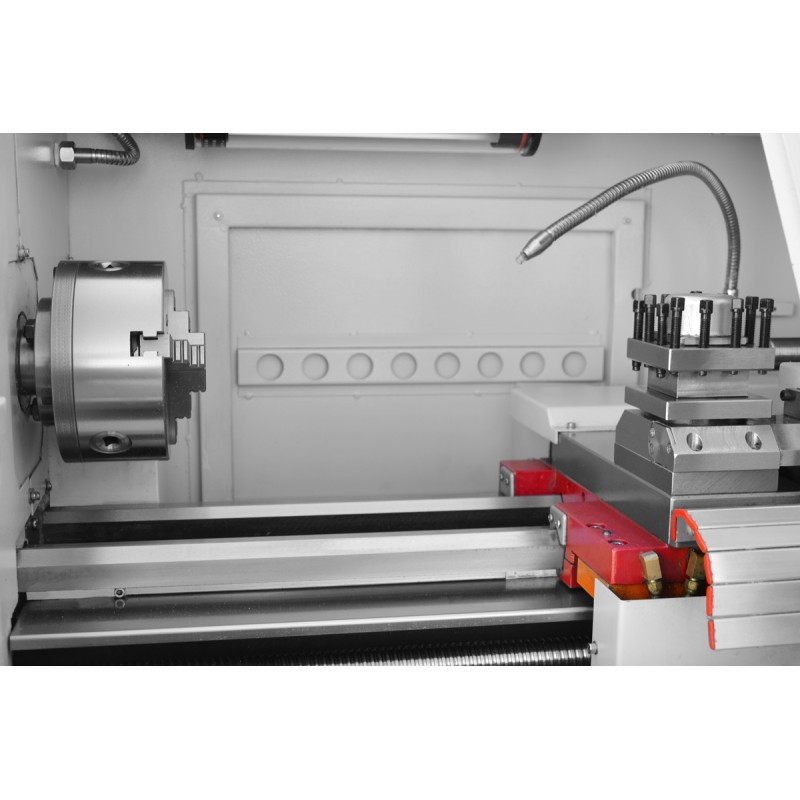

Konstruktion und Technologie der CNC-Drehmaschine 280x700

Die industrielle CNC-Drehmaschine 280x700 wurde für Zuverlässigkeit und Präzision in anspruchsvollen Produktionsumgebungen entwickelt. Zentrale Komponenten:

• Induktiv gehärtete Bettführungen: Gewährleisten ruhige Bewegungen und hohe Präzision, reduzieren Vibrationen.
• Flexibles Spindelsystem: Mit 26 mm Spindelbohrung, MK4-Aufnahme und Drehzahlbereich 30-4000 U/min.
• Automatisches Schmiersystem: Zentralschmierung minimiert Verschleiß und Ausfälle.
• Effektives Kühlsystem: Hält die optimale Temperatur von Werkzeugen und Werkstücken.
• 4-Positionen-Werkzeughalter: (Option 6-Positionen) für schnellen Werkzeugwechsel.
• Reitstock mit MK2: Für präzise Unterstützung und stabile Bearbeitung.
• Massive Konstruktion: Kompaktes Gehäuse, Gewicht 420 kg, für maximale Stabilität.

Präzision und Leistung

Die CNC-Drehmaschine 280x700 bietet dank Siemens Sinumerik 808D hohe Präzision und optimierte Werkzeugwege. Genauigkeit X 0,03 mm, Z 0,032 mm; Schnellvorschub X 3000 mm/min, Z 2000 mm/min ermöglichen effiziente Bearbeitung komplexer Teile.

Anwendungsbereiche der CNC-Metalldrehmaschine 280x700

CNC-Metalldrehmaschinen wie das Modell 280x700 finden Einsatz in:

• Maschinenbau: Herstellung von Wellen, Buchsen, Verbindungselementen.
• Automobilindustrie: Bearbeitung von Motor- und Antriebskomponenten.
• Werkzeugbau: Herstellung metrischer und zölliger Gewinde sowie komplexer Teile.
• Klein- und Mittelbetriebe: Ideal für Prototypen und Serienfertigung bis Ø280 mm.

Die Maschine ist eine ausgezeichnete Wahl für Betriebe, die Präzision und Zuverlässigkeit in kompakter Form benötigen.

Standardausstattung

• Steuerungssystem SIEMENS SINUMERIK 808 Advanced
• 4-Positionen-Werkzeughalter
• Induktiv gehärtete Bettführungen
• Automatische Zentralschmierung
• Kühlsystem
• Spindellauf rechts/links
• Reitstock mit MK2
• Arbeitsraumbeleuchtung

Optionale Ausstattung

• Steuerung Siemens Sinumerik 828D oder Fanuc Oi-TF
• 6-Positionen-Werkzeughalter
• Innere Spindelkühlung
• Messtaster
• Öl-/Kühlschmierstoffabscheider
• Späneförderer

Technische Parameter

CNC-Steuerungen – Siemens und Fanuc

CNC-Drehmaschine 280x700 bietet Steuerungen wie Siemens Sinumerik 808D, Siemens Sinumerik 828D und Fanuc Oi-TF, die Präzision, Zuverlässigkeit und einfache Bedienung sichern:

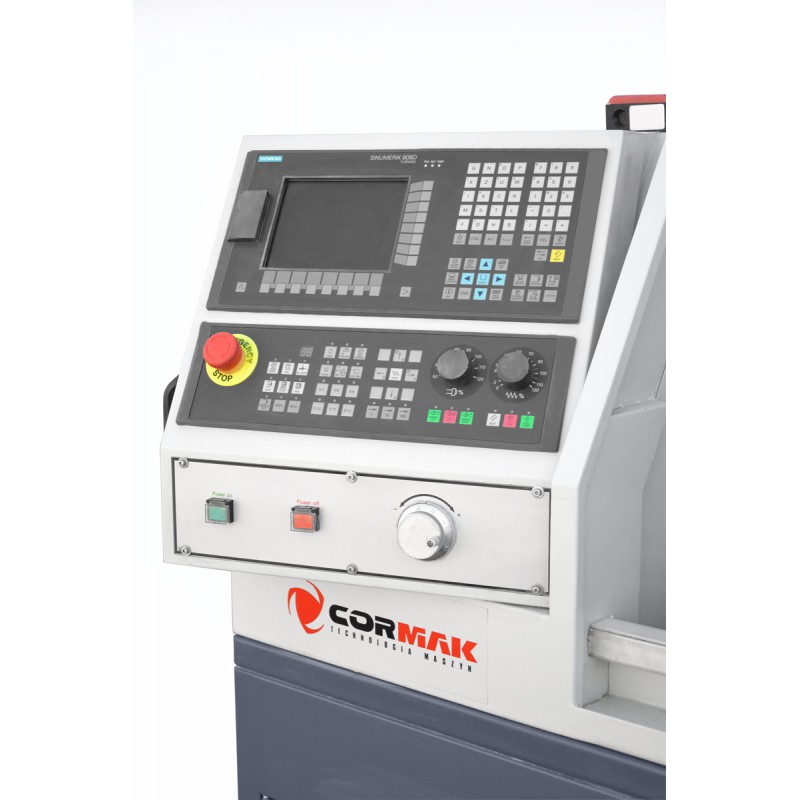

SIEMENS SINUMERIK 808 Advanced

• Intuitive Oberfläche: Einfach zu bedienen, ideal für kleine Werkstätten und Einsteiger.
• Zuverlässigkeit: Robuste Bauweise für harte Industrieumgebungen.
• Kosteneffizienz: Für grundlegende Dreh- und Fräsanwendungen.

Siemens Sinumerik 828D

• Hohe Rechenleistung: Für dynamische Bearbeitung und komplexe Zyklen.
• CAD/CAM-Integration: Erleichtert die Arbeit mit Konstruktionssoftware.
• Erweiterte Funktionen: Optimierung von Werkzeugwegen und modular erweiterbar.

Fanuc Oi-TF

• Stabilität: Hohe Zuverlässigkeit auch bei Serienproduktion.
• Fortschrittliche Drehzyklen: Für Gewinde, Nuten, Bohren u.a.
• Benutzerfreundlich: Übersichtliche Oberfläche beschleunigt Programmierung.

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Vertrauen Sie auf die Erfahrung von CORMAK

Mit über 20 Jahren Erfahrung in der Lieferung von Industriemaschinen bietet CORMAK zuverlässige CNC-Metalldrehmaschinen sowie umfassenden technischen Support. Unsere Maschinen erfüllen europäische Sicherheitsstandards, und professioneller Garantie- und Nachgarantieservice sichert die Produktionskontinuität.

• 16 Jahre Erfahrung im Service von Siemens CNC-Steuerungen.
• Auf über 15.000 m² Lagerfläche warten ca. 12.000 Maschinen und Geräte.
• Wir bieten professionellen Garantie- und Nachgarantieservice.
• Alle Maschinen verfügen über europäische Sicherheitszertifikate.

Fragen Sie nach Details oder vereinbaren Sie eine Vorführung der Maschine! Kontaktieren Sie uns
