Die Metallbandsägen CORMAK BS 260G finden dank Hydraulikzylinder, Kühlung und bis 60 Grad schwenkbarem Arm in Verbindung mit Sägebändern des renommierten deutschen Herstellers Roentgen breite Anwendung in allen Schlossereien, in denen Präzision, Qualität und Schnittgeschwindigkeit zählen.
Produkteigenschaften

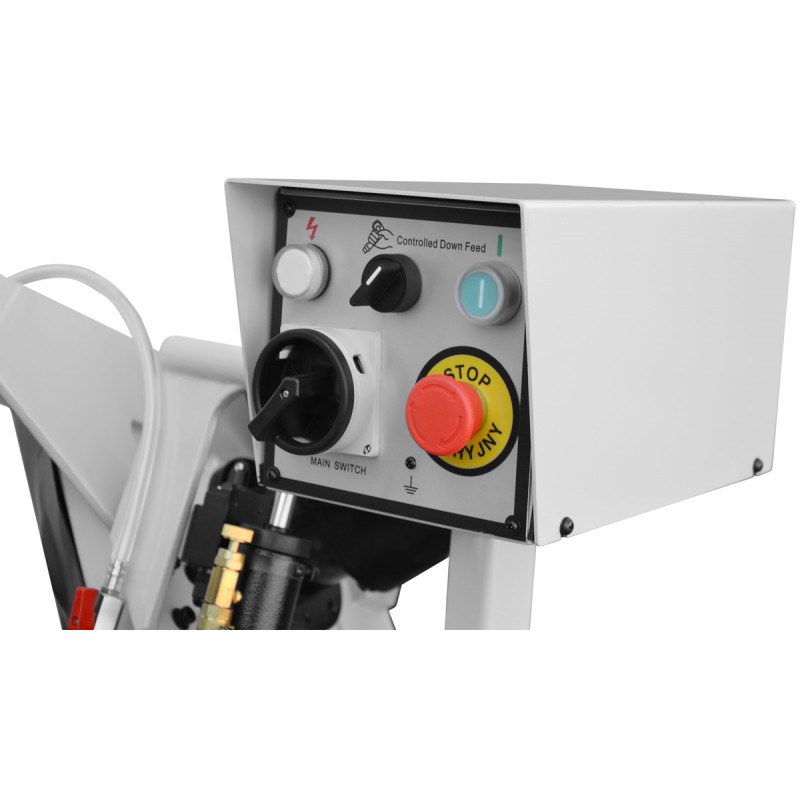

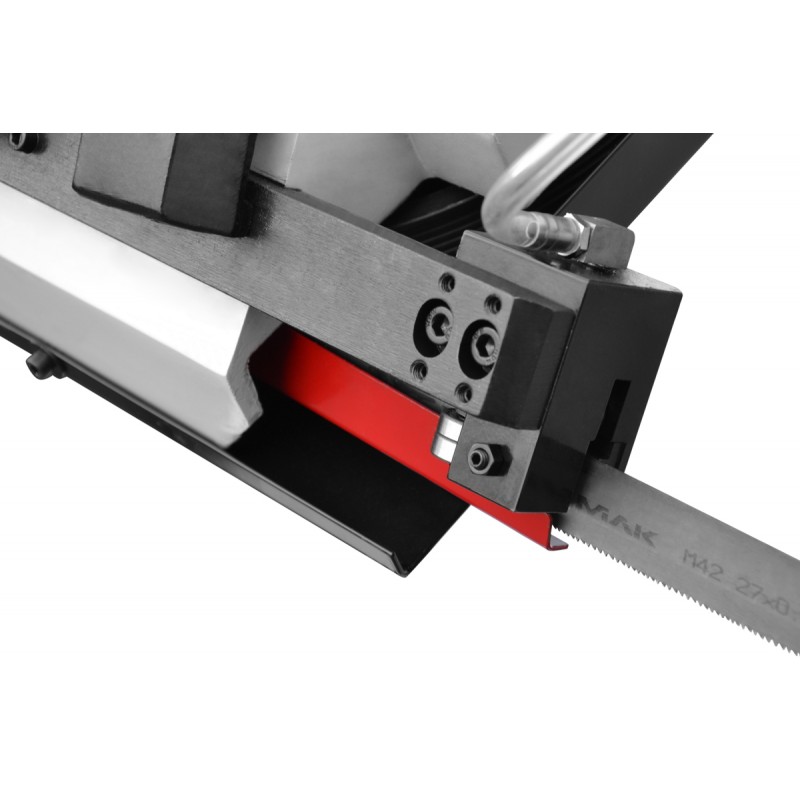

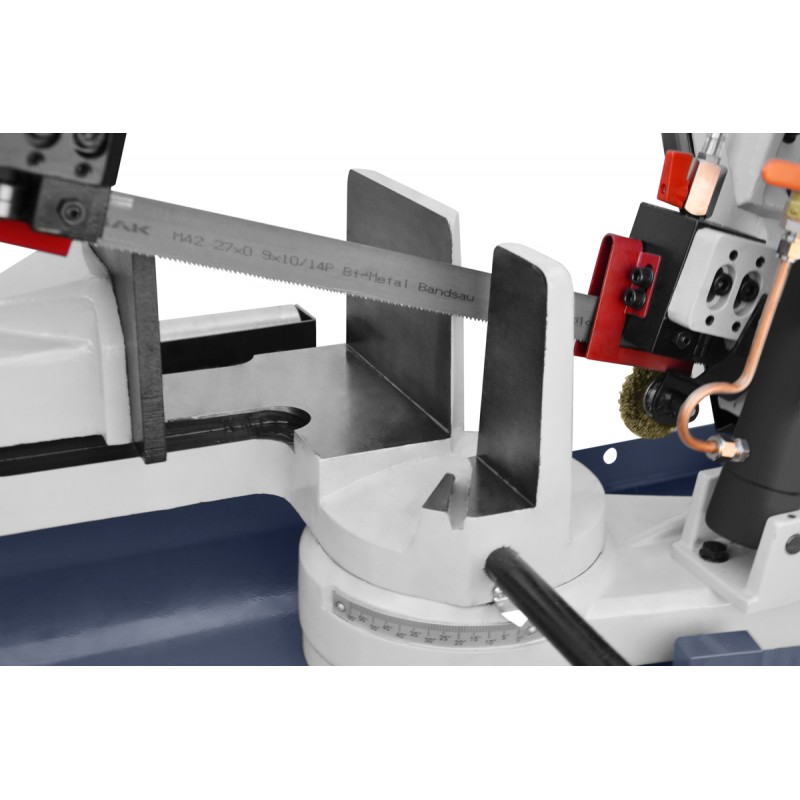

Die horizontale Metallbandsäge mit schwenkbarem Arm ermöglicht das Sägen in einer zur Achse des zu schneidenden Materials senkrechten Ebene sowie in einem beliebigen Winkel im Bereich von 0 bis 60°. Das Material kann manuell oder mit einem beliebigen mechanischen Gerät zugeführt werden, während der Werkzeugvorschub automatisch erfolgt. Die Bandführungen sind mit speziellen Hartmetallplatten und Lagern ausgestattet. Dies hat großen Einfluss auf die Bandführung, deren Lebensdauer, die Geradlinigkeit, die Genauigkeit und die Schnittqualität. Der Arm mit steifer Konstruktion ist aus PROFILIERTEM GUSSEISEN gefertigt. Am Arm befindet sich das Bedienpult. Der Antrieb vom Elektromotor auf das Antriebsrad des Sägebands wird über einen Motor mit Schneckengetriebe übertragen. Das Sägeband ist auf zwei Gussrädern mittels eines manuellen Spanners gespannt und wird in verstellbaren Wälz- und Gleit-Hartmetallführungen geführt. Im Inneren befindet sich ein separater Kühlmitteltank mit Elektropumpe. Die Absenkgeschwindigkeit des Arms (Schnittgeschwindigkeit) wird über einen Hydraulikzylinder geregelt. Die Vorschubgeschwindigkeit wird am Bedienpult der Säge eingestellt. Zur Auswahl stehen zwei Bandgeschwindigkeiten: 36 und 72 m/min. In der unteren Armstellung (nach dem Trennen des Materials) wird der Antrieb des Sägebands automatisch ausgeschaltet. Sicherheit gewährleisten die Abdeckungen des Sägebands sowie Mikroschalter, die den Motor nach Beendigung des Schnittzyklus oder beim Öffnen einer der Abdeckungen stoppen; ein zusätzlicher Schutz besteht in der automatischen Abschaltung der Säge bei Bandriss.
| Abmessung des Sägebands [mm] | 2455 x 27 x 0,9 |
| Bandspannung | mechanisch (manuell) |
| Bandgeschwindigkeiten [m/min] | 36, 72 |
| Vorschubgeschwindigkeit [m/min] | 0-50 (stufenloser Vorschub) |
| Absenkregelung des Arms | stufenlos – Hydraulikzylinder |
| Höhe der Schraubstockbasis [mm] | 1010 |
| Versorgungsspannung | 3 Phasen 400V |
| Motorleistung [kW] | 1,1 |
| Abmessungen [mm] | 1950 x 750 x 1900 mm |
| Gewicht [kg] | 220 |
| Garantie [Monate] | 24 |
| Betriebsanleitung (DTR) | beigelegt |
| CE-Erklärung | ja |
| Winkel |  |
 |
 |
| 0° | ø230 | 260 x 150 | 225 x 225 |
| 45° | ø165 | 180 x 130 | 165 x 165 |
| 60° | ø105 | 100 x 90 | 110 x 110 |
▶
▶
