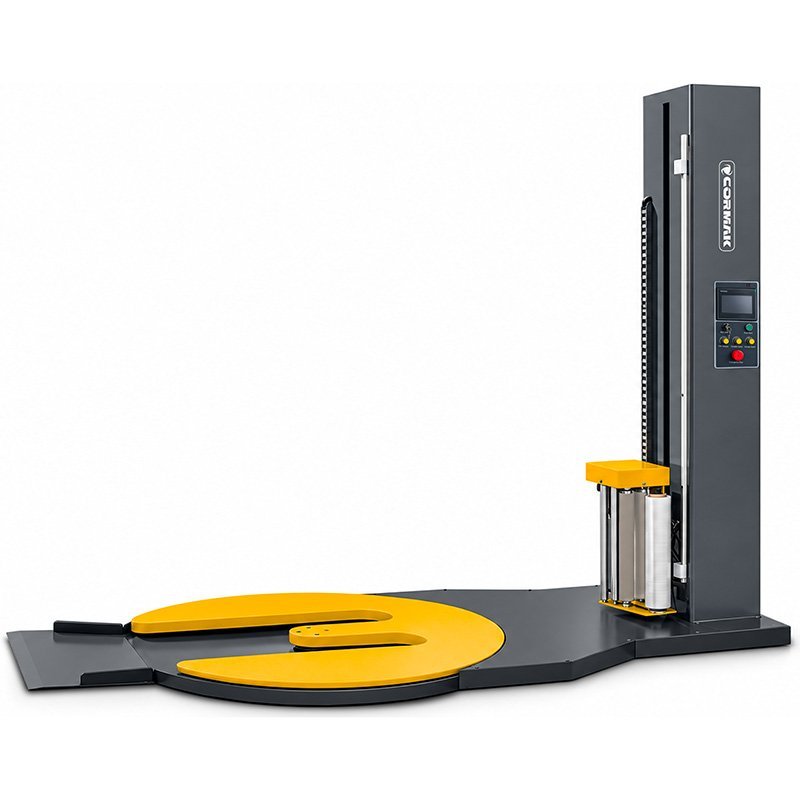

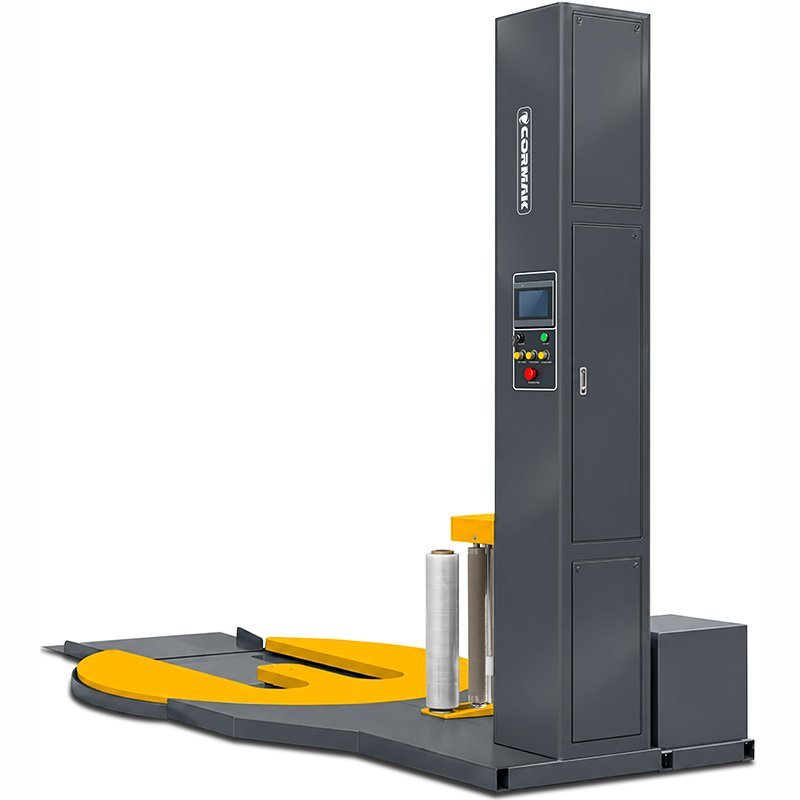

Die Palettenwickelmaschine CORMAK FUTURA1620P dient zur Sicherung von Ladungen mit Stretchfolie und verfügt über einen E-förmigen Drehteller. Spezielle Aussparungen ermöglichen das Be- und Entladen von Paletten mit einem handelsüblichen Handhubwagen, ohne dass eine Auffahrrampe erforderlich ist. Diese Lösung erleichtert die tägliche Bedienung des Verpackungsplatzes und reduziert den Bedarf an Gabelstaplern.
Die CORMAK FUTURA1620P ist eine Palettenwickelmaschine mit E-förmigem Drehteller, die zur Sicherung von Ladungen mit Stretchfolie in Lagern, Logistikzentren und Produktionsbetrieben vorgesehen ist. Die Aussparungen in der Plattform ermöglichen das Aufsetzen und Entnehmen von Paletten mit einem handelsüblichen Handhubwagen – ohne zusätzliche Auffahrrampe.
Eine Tragfähigkeit von 2.000kg, eine Wickelhöhe von 2.000mm und ein Drehtellerdurchmesser von 1.650mm ermöglichen die Vorbereitung unterschiedlich großer Ladeeinheiten für den Transport, sofern diese innerhalb des Arbeitsbereichs der Maschine liegen. Die einstellbare Drehgeschwindigkeit und eine Leistung von bis zu 40 Wickelzyklen pro Stunde erleichtern die Anpassung des Verpackungsplatzes an die Anforderungen des regelmäßigen Warenversands.

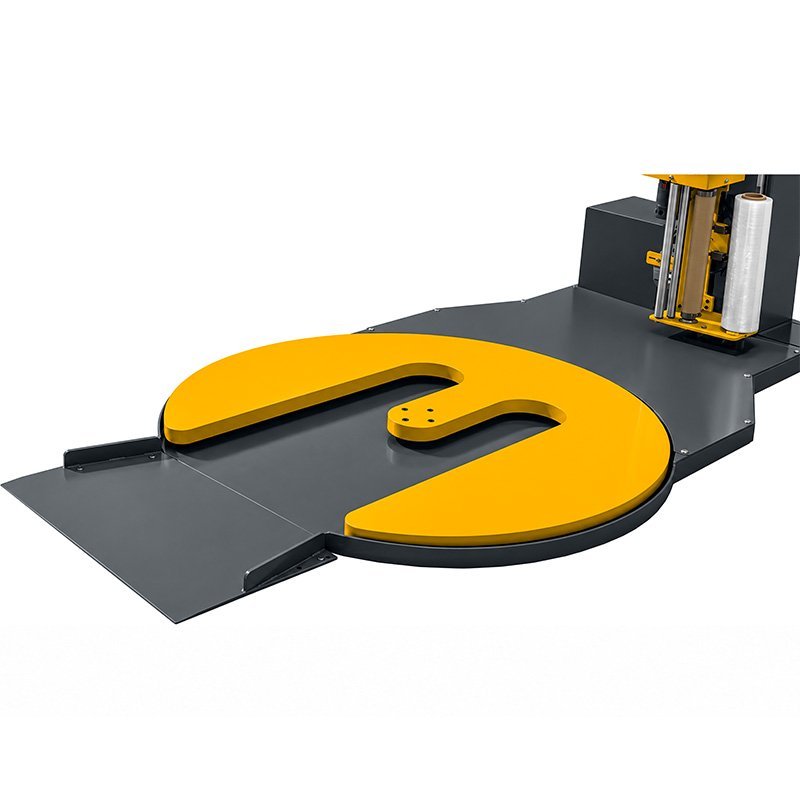

Das wichtigste Unterscheidungsmerkmal des Modells FUTURA1620P ist die Drehplattform mit E-förmig angeordneten Aussparungen. Die Zwischenräume zwischen den tragenden Flächen des Drehtellers ermöglichen das Einfahren der Gabeln eines kompatiblen Hubwagens, ohne dass eine erhöhte Plattform über eine Rampe befahren werden muss. Diese Lösung ist besonders dort praktisch, wo Paletten im täglichen Betrieb mit Handhubwagen transportiert werden.

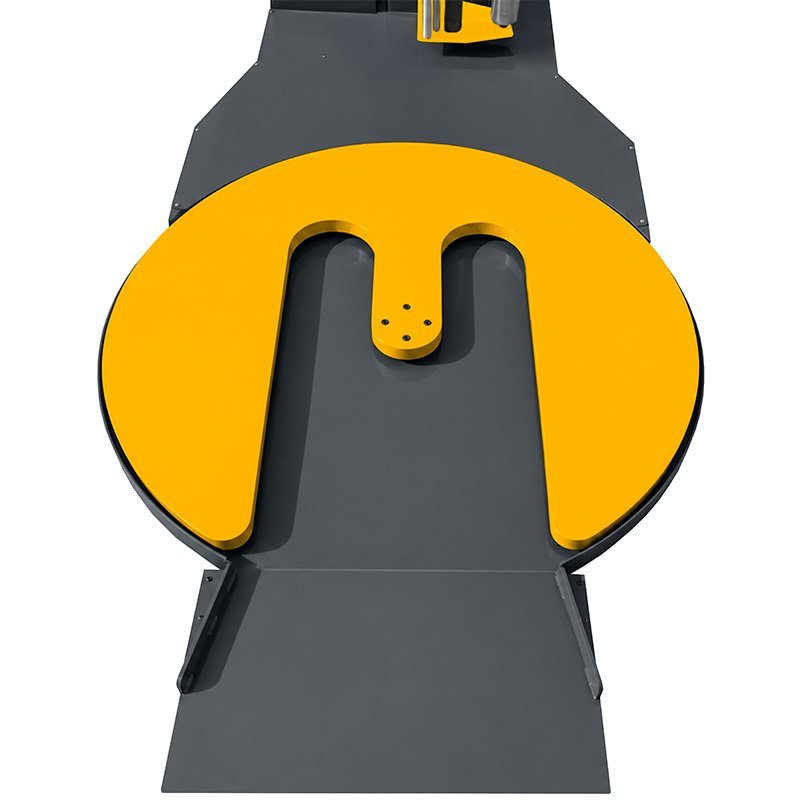

Vor den Aussparungen der Plattform befinden sich seitliche Führungsschienen zur Ausrichtung des Hubwagens. Sie helfen dem Bediener, den Hubwagen in der richtigen Achse zum Drehteller auszurichten und die Gabeln präzise in die vorgesehenen Aussparungen einzuführen. Dadurch wird der Beladevorgang strukturierter, insbesondere wenn mehrere Paletten nacheinander an demselben Arbeitsplatz bearbeitet werden.
Der Beladevorgang erfolgt in wenigen Schritten: Der Bediener fährt mit der Palette an die Maschine heran, führt die Gabeln in die Aussparungen ein, senkt die Ladung auf die tragenden Flächen des Drehtellers ab und zieht den Hubwagen zurück. Nach dem Wickeln kann die Palette erneut mit dem Handhubwagen aufgenommen und zum Lager- oder Versandbereich transportiert werden. Durch den Verzicht auf eine Rampe entfällt das Befahren einer Steigung mit beladenem Hubwagen. Gleichzeitig wird kein zusätzlicher Platz für eine Auffahrrampe vor der Maschine benötigt.
Die zulässige Belastung von 2.000kg ermöglicht den Einsatz der Palettenwickelmaschine zur Sicherung von Paletten mit Umverpackungen, Industriekomponenten, Lagergütern und Fertigprodukten. Voraussetzung für einen ordnungsgemäßen Betrieb sind eine stabile Anordnung der Ladung, eine ausreichende Abstützung der Palette und die Einhaltung der zulässigen Maschinenparameter.
Die Wickelhöhe von 2.000mm ermöglicht die Sicherung sowohl niedriger als auch höherer Ladeeinheiten. Der Drehtellerdurchmesser von 1.650mm bestimmt die Größe der rotierenden Plattform. Bei der Auswahl der Palettenwickelmaschine müssen auch die Abmessungen der Palettengrundfläche, die Außenkonturen der Ware und der für eine sichere Drehung erforderliche Freiraum berücksichtigt werden.

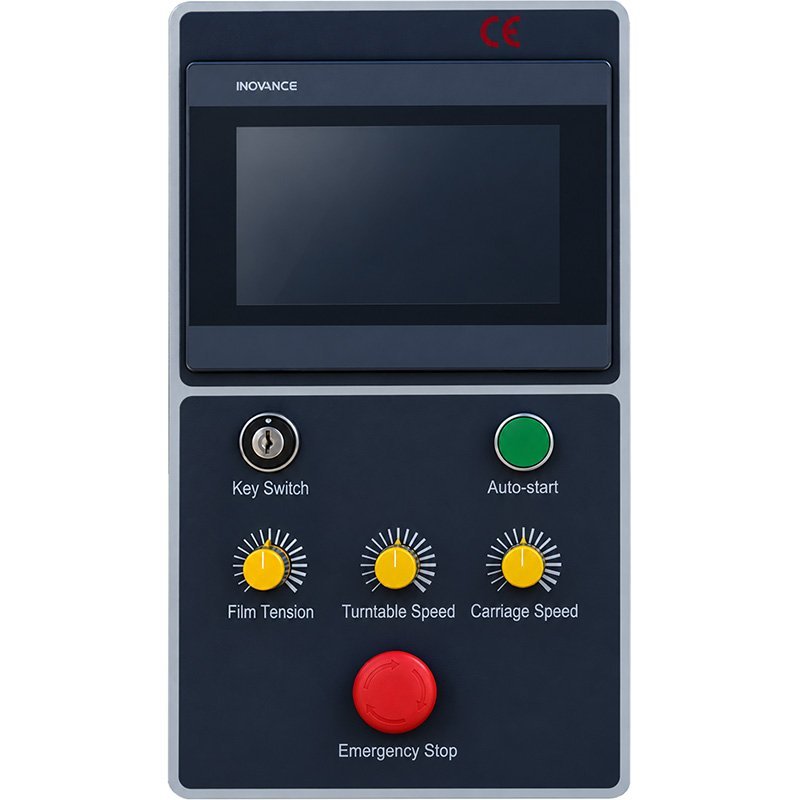

Die Palettenwickelmaschine ermöglicht eine Einstellung der Drehtellergeschwindigkeit im Bereich von 0–12U/min. Eine niedrigere Geschwindigkeit kann für hohe oder weniger stabile Ladungen gewählt werden, während eine höhere Geschwindigkeit für ausreichend stabile Paletten geeignet ist, wenn ein zügiger Wickelzyklus erforderlich ist. Dadurch lässt sich der Verpackungsprozess an die Art der vorzubereitenden Sendungen anpassen.
Die maximale Leistung der Palettenwickelmaschine beträgt 40 umwickelte Paletten pro Stunde. Dies ermöglicht eine effiziente Vorbereitung der Ladungen für Lagerung und Transport. Die tatsächliche Leistung hängt von der Palettenhöhe, der Anzahl der Folienumwicklungen sowie der für das Be- und Entladen benötigten Zeit ab.
Die CORMAK FUTURA1620P eignet sich für Arbeitsplätze, an denen regelmäßig Palettenladungen für den Transport vorbereitet werden und Handhubwagen das wichtigste innerbetriebliche Transportmittel sind. Typische Einsatzbereiche sind:
Der E-förmige Drehteller ist für die Verwendung mit einem Handhubwagen ausgelegt, dessen Abmessungen zur Geometrie der Aussparungen passen. Vor der Inbetriebnahme sollten insbesondere der Gabelabstand, die Gabellänge, die Position der Lastrollen und die Konstruktion der verwendeten Palette überprüft werden. Die Bezeichnung „handelsüblicher Handhubwagen“ bedeutet nicht automatisch, dass jedes Hubwagenmodell kompatibel ist.
Der Arbeitsplatz muss ausreichend Platz zum Manövrieren des Hubwagens, zum Absetzen und Aufnehmen der Paletten sowie für die ungehinderte Drehung der Ladung bieten. Durch eine geeignete Aufstellung der Maschine lassen sich die Vorteile der rampenlosen Beladung vollständig nutzen, während der erforderliche Arbeitsraum erhalten bleibt.
| Parameter | Wert |
|---|---|
| DREHTELLERDURCHMESSER [mm] | 1650 |
| TRAGFÄHIGKEIT [kg] | 2000 |
| MAXIMALE LADUNGSABMESSUNGEN [mm] | 1200 × 1000 |
| WICKELHÖHE [mm] | 2000 |
| DREHTELLERFORM | E |
| DREHTELLERGESCHWINDIGKEIT [U/min] | 0–12 |

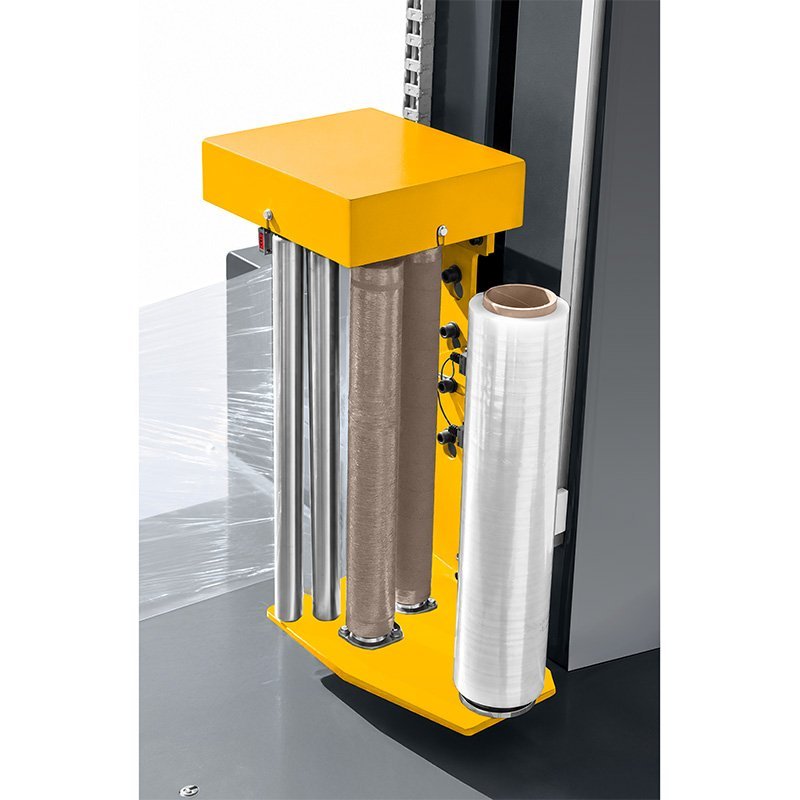

| FOLIENVORRECKUNG | JA |
Entscheiden Sie sich für die Palettenwickelmaschine CORMAK FUTURA1620P, wenn Sie das mechanisierte Wickeln mit Stretchfolie mit einer komfortablen Palettenbeladung per Handhubwagen kombinieren möchten. Der E-förmige Drehteller, die seitlichen Führungsschienen und der Verzicht auf eine Auffahrrampe erleichtern die Einrichtung eines Verpackungsplatzes unter Nutzung der bereits vorhandenen innerbetrieblichen Transportmittel.
