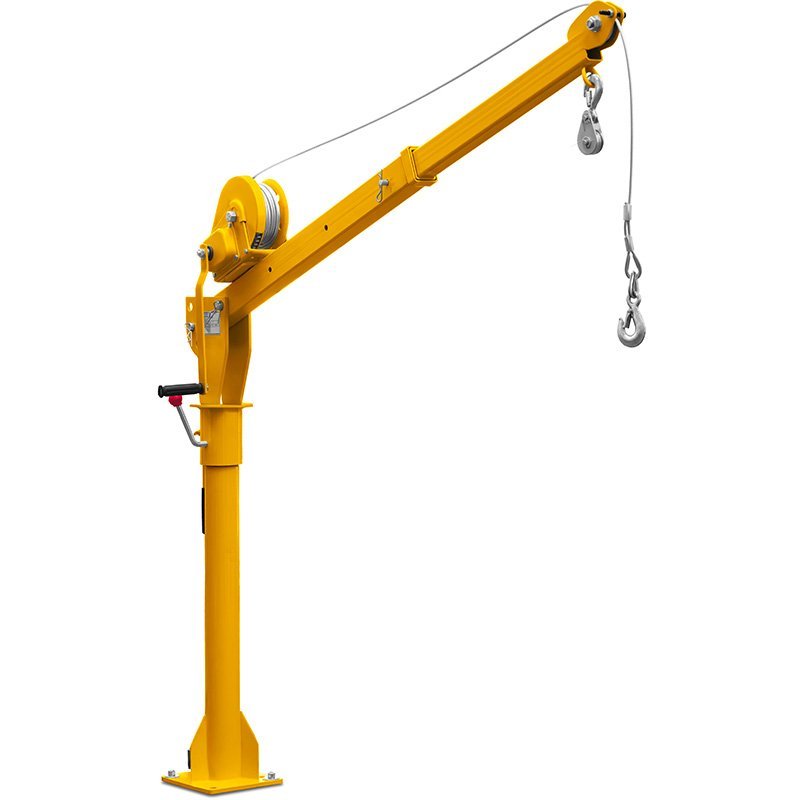

Drehkran CORMAK DS500 mit Handseilwinde – Traglast bis 500kg

Manueller Auslegerkran CORMAK DS500 für Werkstatt, Montage und Verladung

Der CORMAK DS500 ist zum Heben und Positionieren von Teilen, Baugruppen und technischen Ausrüstungskomponenten bei Werkstatt-, Montage-, Wartungs- und Verladearbeiten vorgesehen. Die verstellbare Konstruktion ermöglicht es, die Position des Hebepunkts an die jeweilige Aufgabe anzupassen.

Die wichtigsten Vorteile

• Anpassung der Ausladung an die Last – mehrere Auslegerstellungen erleichtern die Wahl einer geeigneten Ausladung entsprechend der Position des anzuhebenden Bauteils und dem verfügbaren Platz.
• Manuelle Bedienung ohne Stromversorgung – der Kurbelantrieb ermöglicht den Einsatz des Krans auch an Arbeitsplätzen ohne Zugang zum Stromnetz.
• Reduzierung des manuellen Hebens – das Heben mithilfe der Seilwinde verringert die Notwendigkeit, schwere Teile und Baugruppen von Hand anzuheben.

Verstellbarer Ausleger – Anpassung von Ausladung und Traglast

Die Auslegerlänge beträgt 1180–1680mm, während die horizontale Ausladung im Bereich von 760–1500mm eingestellt werden kann. Die Konstruktionshöhe ist im Bereich von 1220–2140mm verstellbar.

Die zulässige Traglast hängt von der Auslegerstellung ab: Bei kürzerer Ausladung beträgt sie bis zu 500kg, bei mittlerer Ausladung bis zu 250kg und bei maximaler Ausladung bis zu 100kg. Berücksichtigen Sie bei der Auswahl der Einstellung sowohl das Gewicht des Bauteils als auch die erforderliche Ausladung.

Handseilwinde mit Übersetzung 5:1 und 15m Seil

Die Seilwinde mit einer Übersetzung von 5:1 unterstützt das Heben und die Kontrolle der Lastbewegung mittels Handkurbel. Sie ist mit einem 15m langen Seil ausgestattet.

Die Traglast der Seilwinde selbst beträgt 810kg. Dieser Wert bezieht sich ausschließlich auf die Seilwinde und nicht auf die zulässige Traglast des gesamten Krans. Die maximale Traglast des DS500 beträgt 500kg; bei größerer Ausladung gelten entsprechend niedrigere Traglastwerte.

Technische Daten CORMAK DS500

Wählen Sie den CORMAK DS500 passend zu den Anforderungen Ihrer Werkstatt. Kontaktieren Sie uns, um die Auswahl des Krans entsprechend dem Gewicht der anzuhebenden Bauteile und der erforderlichen Arbeitsausladung zu besprechen.
