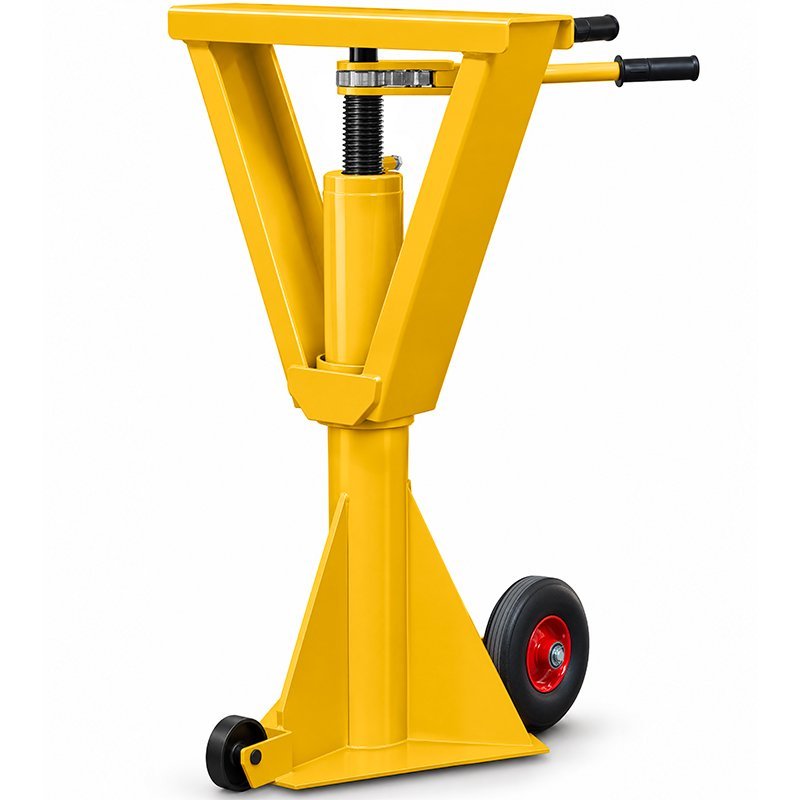

Aufliegerstütze CORMAK PN40Y Tragkraft 15t, statische Belastbarkeit 40t

Die Aufliegerstütze CORMAK PN40Y dient als zusätzliche Abstützung von Sattelaufliegern bei Be- und Entladearbeiten sowie bei Wartungs- und Servicearbeiten. Die Konstruktion mit einem breiten oberen Querträger und Transporträdern erleichtert die Anpassung der Stütze an den jeweiligen Arbeitsplatz sowie ihren Transport.

Die wichtigsten Vorteile der Aufliegerstütze PN40Y

• Tragkraft 15t – einer der Belastungskennwerte, die bei der Auswahl der Stütze entsprechend den Einsatzbedingungen berücksichtigt werden müssen.
• Statische Belastbarkeit bis 40t – ermöglicht die Abstützung eines Sattelaufliegers unter statischen Bedingungen und unter Einhaltung der zulässigen Einsatzbedingungen.
• Höhenverstellung von 1.003–1.295mm – ermöglicht die Anpassung der Höhe des Querträgers an die Position des Abstützpunkts.
• Oberer Querträger mit 610×162mm – bietet eine breite Kontaktfläche zu einem geeigneten Konstruktionselement des Sattelaufliegers.
• Dreieckiger Standfuß mit 490mm Breite – bietet eine breite Auflagefläche auf einem entsprechend vorbereiteten Untergrund.
• Transporträder mit Ø220mm – erleichtern das Verfahren und Positionieren der Stütze am Verladeplatz.

Aufliegerstütze für Be- und Entladearbeiten

Die PN40Y kann als zusätzlicher Abstützpunkt bei der Handhabung schwerer Sattelauflieger auf Umschlagplätzen und in Logistikbereichen eingesetzt werden. Bei der Auswahl müssen die zu erwartende Belastung, ein geeigneter Abstützpunkt an der Konstruktion des Sattelaufliegers sowie die Tragfähigkeit und Ebenheit des Untergrunds berücksichtigt werden. Die Tragkraft von 15t und die statische Belastbarkeit von bis zu 40t sind unterschiedliche Kennwerte und dürfen nicht miteinander gleichgesetzt werden.

Breiter Querträger, Höhenverstellung und dreieckiger Standfuß

Der Querträger mit seiner breiten Kontaktfläche erleichtert die Positionierung der Stütze unter einem geeigneten Konstruktionselement des Sattelaufliegers. Durch die Höhenverstellung lässt sich seine Position anpassen, ohne auf eine einzige feste Höhe beschränkt zu sein. Der dreieckige Standfuß bietet eine breite Abstützung auf einem Untergrund mit ausreichender Tragfähigkeit. Die Transporträder erleichtern das Verfahren der Stütze zwischen verschiedenen Arbeitsplätzen.

Technische Daten
