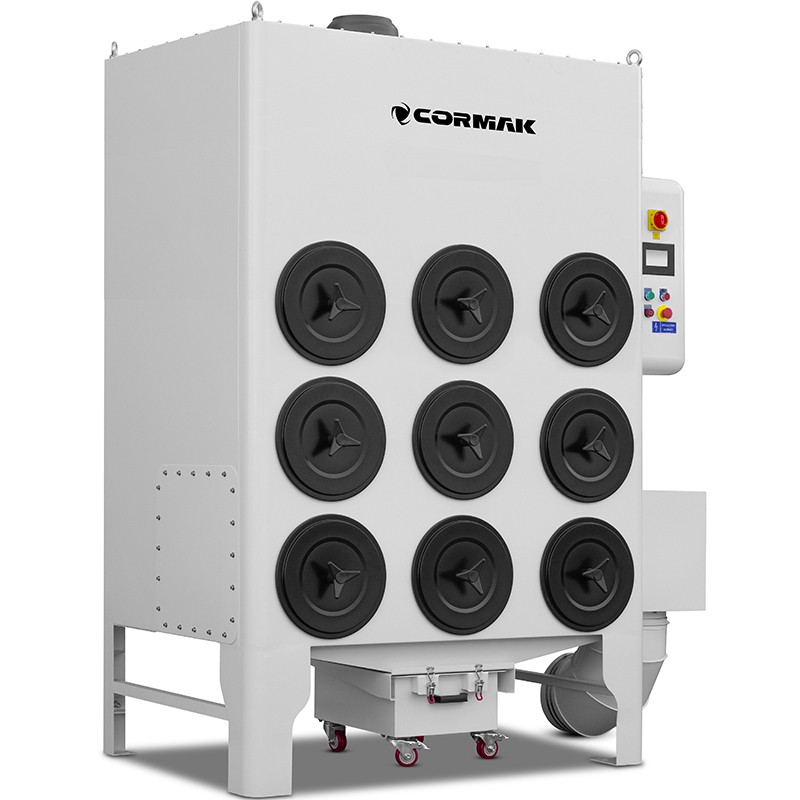

Das Absaug- und Filtersystem CORMAK ODL9K ist eine moderne Lösung, die sichere Arbeitsbedingungen für Bediener sowie einen wirksamen Schutz der Komponenten des Lasersystems vor Verunreinigungen und Beschädigungen gewährleistet. Die Filtration mit 99,9% entfernt Staub und Rauch und sorgt für saubere Luft am Arbeitsplatz.
ODL9K zeichnet sich durch ein automatisches Filterreinigungssystem, einen leistungsstarken Ventilator sowie eine kompakte, robuste Konstruktion aus, die eine einfache Integration in verschiedene Schneidsysteme ermöglicht. Ein zusätzlicher Vorteil ist die ergonomische Schmutzschublade, die ein schnelles und bequemes Entleeren der gesammelten Abfälle ermöglicht.
Bei der Laserbearbeitung entstehen schädliche Dämpfe und Stäube, die sich negativ auf die Gesundheit des Bedieners, die Arbeitsqualität und die Lebensdauer der Maschinen auswirken können. Das moderne Absaugsystem ODL9K gewährleistet eine effektive Filterung der Schadstoffe und schützt die wichtigsten Komponenten des Lasersystems.
Das ODL9K vereint eine automatische Filterreinigung mit Druckluft, einen leistungsstarken Ventilator, der einen hohen Unterdruck erzeugt, sowie eine Filterleistung von 99,9 % für Partikel mit einer Größe von 0,3 μm dank des Einsatzes geeigneter Filter.
Das System ist mit einem ergonomischen Schmutzauffangbehälter ausgestattet, der eine schnelle und bequeme Entsorgung des angesammelten Staubs ermöglicht, ohne dass eine Demontage erforderlich ist. Darüber hinaus ermöglicht der modulare Aufbau die Montage von Absaugstutzen sowohl auf der linken als auch auf der rechten Seite des Geräts, wodurch die Anlage flexibel an die Anordnung der Produktionshalle angepasst werden kann.
Das ODL6K ist eine kompakte, leistungsstarke und zuverlässige Lösung für jedes Laserschneidsystem – für mehr Sicherheit, Komfort und Arbeitseffizienz.
Die Hauptfunktionen des Absaug- und Filterungssystems für Abgase bei der Laserbearbeitung sind:
Die wichtigsten Vorteile der Absauganlage CORMAK ODL9K:
Die Absauganlage verfügt über eine automatische Filterreinigung mittels Druckluft. Unter dem Einfluss des Drucks wird der Filter „ausgeschüttelt“, wodurch die Filterpatrone effektiv gereinigt und somit ihre Lebensdauer verlängert wird. Dadurch behält das System seine Leistungsfähigkeit über einen längeren Zeitraum bei.

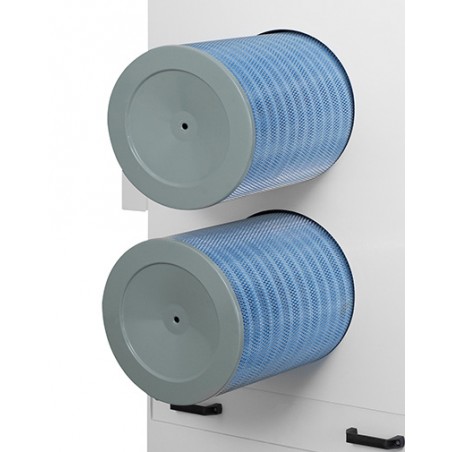

Das im System verwendete Filterelement ist importiert und aus hochwertigem Material gefertigt. Der feuerfeste Nano-Filter zeichnet sich durch eine hohe Filterleistung aus und hält Partikel mit einer Größe von 0,3 μm zu über 99,9 % zurück.
Ein großer Staubauffangbehälter ermöglicht das bequeme Auffangen und Entfernen von Staub, was die Wartung des Systems erleichtert.
Die im System verwendeten Motoren sind mit Überlastschutzvorrichtungen ausgestattet, wodurch ein hohes Maß an Sicherheit und ein störungsfreier Betrieb gewährleistet sind.
Ein speziell entwickeltes, hocheffizientes Lüfterrad erzeugt einen hohen Unterdruck, was eine effektive Absaugung der Laserabgase ermöglicht und einen hohen Luftdurchsatz gewährleistet.
Die Gesamtfilterleistung des Systems beträgt 0,3 μm, die Effizienz liegt bei über 99,9 %, was die hohe Wirksamkeit der Absaugung bei der Entfernung schädlicher Partikel aus der Luft belegt. Zudem zeichnet es sich durch eine kompakte Bauweise aus, was die Bedienung und Wartung erleichtert.
| Anzahl der Filterelemente | 9 |
| Luftdurchsatz | 9000 m³/h |
| Luftdruck | 3000 Pa |
| Filtereffizienz | 99,99 % |
| Filtergröße | 350 × 660 mm |
| Leistung des Ventilators | 11 kW |
| Einlassdurchmesser | 350 mm |
| Gewicht | 736 kg |
| Abmessungen (L x B x H) | 1100 x 1800 x 2820 mm |
