Die mechanische Tafelschere 4x1300 ist ein hervorragendes Werkzeug zum präzisen Schneiden verschiedener Materialien wie Stahl, Aluminium, Messing oder Kupfer in Form von Blechtafeln. Die intuitive Bedienung macht sie besonders einfach in der Anwendung, und die robuste Konstruktion garantiert nicht nur Funktionalität, sondern auch Zuverlässigkeit in jeder Arbeitsphase. Aus hochwertigen Materialien gefertigt, sorgt diese Tafelschere für einen langlebigen und sicheren Betrieb.
Die mechanische Tafelschere 1300x4 NC ist eine leistungsstarke und präzise Tafelschere zum Schneiden von Stahlblechen bis 4 mm Stärke und 1300 mm Länge. Die Maschine wurde für den Einsatz in Produktionsumgebungen entwickelt, in denen Wiederholgenauigkeit, Sicherheit und hohe Schnittkantenqualität entscheidend sind. Die NC-Steuerung ermöglicht eine exakte Positionierung und erhöht die Effizienz der Serienbearbeitung.
Hauptvorteile der Maschine – Stabilität, Wiederholgenauigkeit und volle Kontrolle des Schneidprozesses

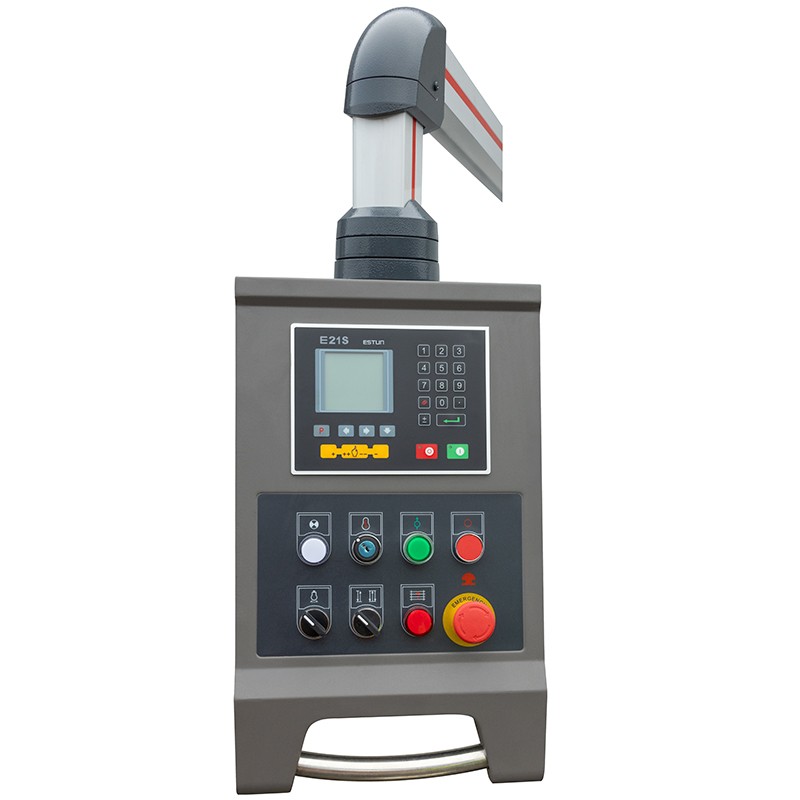

- NC-gesteuerte Tafelschere mit Bedieneinheit ESTUN31S – präzise Einstellung der Arbeitsparameter und Kontrolle des Hinteranschlags.
- Motorisierter Hinteranschlag (0–750 mm) – schnelles und genaues Einstellen des Schnittmaßes.
- Einstellung des Schneidspalts 0–0,6 mm – Anpassung an Materialstärke und Materialart.
- Beidseitige Messer aus Werkzeugstahl – sauberer, gratfreier Schnitt und längere Standzeit der Werkzeuge.
- Steife Stahlkonstruktion – Arbeiten ohne Torsionsverformungen selbst bei maximaler Belastung.
- Beleuchtung der Schnittlinie – präzises Positionieren des Blechs zum Messer.

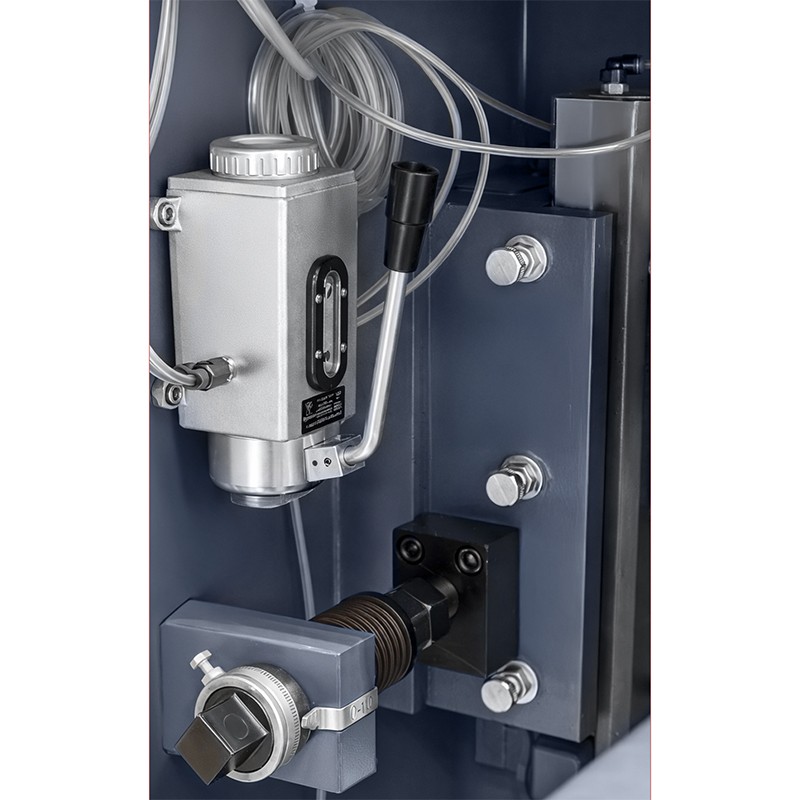

- Zentralschmiersystem – reduzierte Abnutzung beweglicher Elemente und vereinfachte Wartung.
Aufbau und Technologie – industrielle Konstruktion für intensive Nutzung

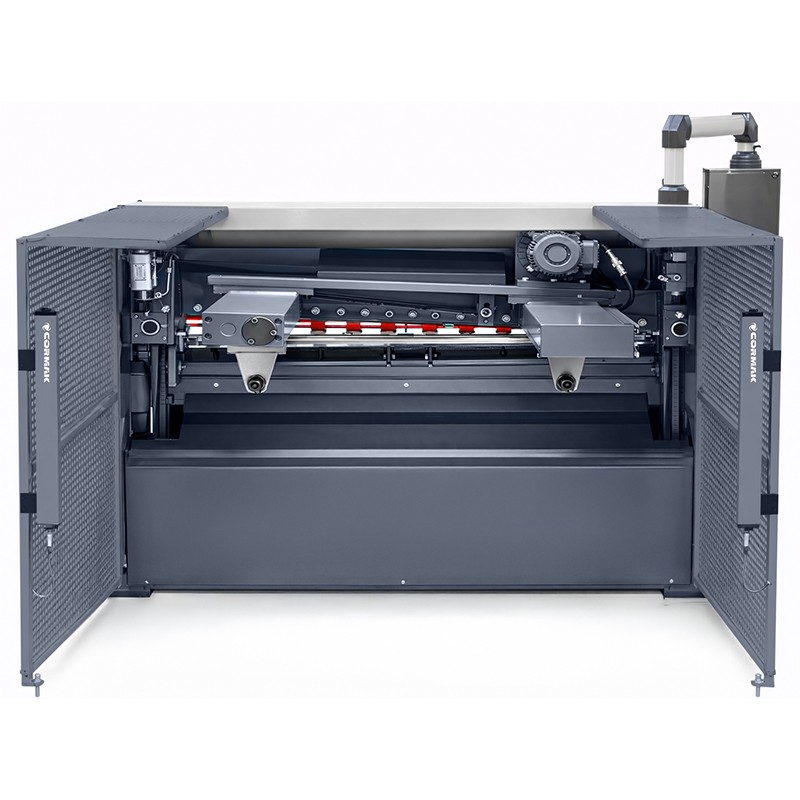

Der Maschinenkörper ist als geschweißte Stahlkonstruktion mit hoher Steifigkeit ausgeführt. Das entsprechende Eigengewicht (ca. 1530 kg) sowie der optimierte Antrieb mit einer Leistung von 4,0 kW gewährleisten einen stabilen Betrieb bei 23 Hüben pro Minute. Die mechanische Tafelschere 1300x4 NC ist mit einem automatischen Blechhalter ausgestattet, der ein Verrutschen des Materials während des Schneidens verhindert.
Das Sicherheitssystem umfasst eine Schutzabdeckung mit Lichtvorhang, Lichtschranken sowie ein Fußpedal mit Not-Aus-Schalter. Ein Seitenanschlag mit Millimeterskala und vordere Auflagearme mit Rollen erleichtern die Bearbeitung größerer Blechtafeln.
Präzision und Arbeitsleistung
Der Schnittwinkel 2,0° sowie die Möglichkeit, den Abstand zwischen den Messern einzustellen, sorgen für ein optimales Verhältnis zwischen Schneidkraft und Schnittkantenqualität. Die Tafelschere gewährleistet wiederholbare Parameter in der Serienproduktion von Bauteilen aus Konstruktionsblechen mit einer Festigkeit bis 400 N/mm². Der motorisierte Hinteranschlag erhöht die Produktivität bei kurzen und mittleren Produktionsserien.
Anwendung
- Schlossereien und Konstruktionsbetriebe,
- Produktion von Gehäusen und Stahlelementen,
- Unternehmen der Blechbearbeitung,
- Instandhaltungsabteilungen und Industriewerkstätten.
Standardausstattung
- NC-Steuerung 89,
- motorisierter Hinteranschlag,
- Zentralschmiersystem,
- Beleuchtung der Schnittlinie,
- Auflagearme mit Rollen,
- Seitenanschlag mit mm-Skala,
- Schutzabdeckung mit Lichtvorhang,
- Fußpedal mit Not-Aus-Schalter,
- Messer aus Werkzeugstahl.
Technische Daten
| Schnittlänge | 1300 mm |
| Maximale Blechdicke* | 4 mm |
| Schnittwinkel | 2,0° |
| Anzahl der Hübe | 23 Hübe/min |
| Arbeitshöhe | 825 mm |
| Arbeitsbereich des Hinteranschlags | 0–750 mm |
| Tischbreite | 340 mm |
| Leistung des Hauptmotors | 4,0 kW |
| Leistung des Hinteranschlagmotors | 0,55 kW |
| Gesamtlänge | 2030 mm |
| Tiefe | 2800 mm |
| Höhe | 1620 mm |
| Masse | ca. 1530 kg |
* für Material mit einer Festigkeit von 400 N/mm²
Setzen Sie auf eine bewährte NC-gesteuerte Tafelschere und erhöhen Sie die Kontrolle über den Schneidprozess in Ihrem Betrieb. Kontaktieren Sie den technischen Berater von CORMAK, um eine Konfiguration passend zu Ihrem Produktionsprofil auszuwählen.
