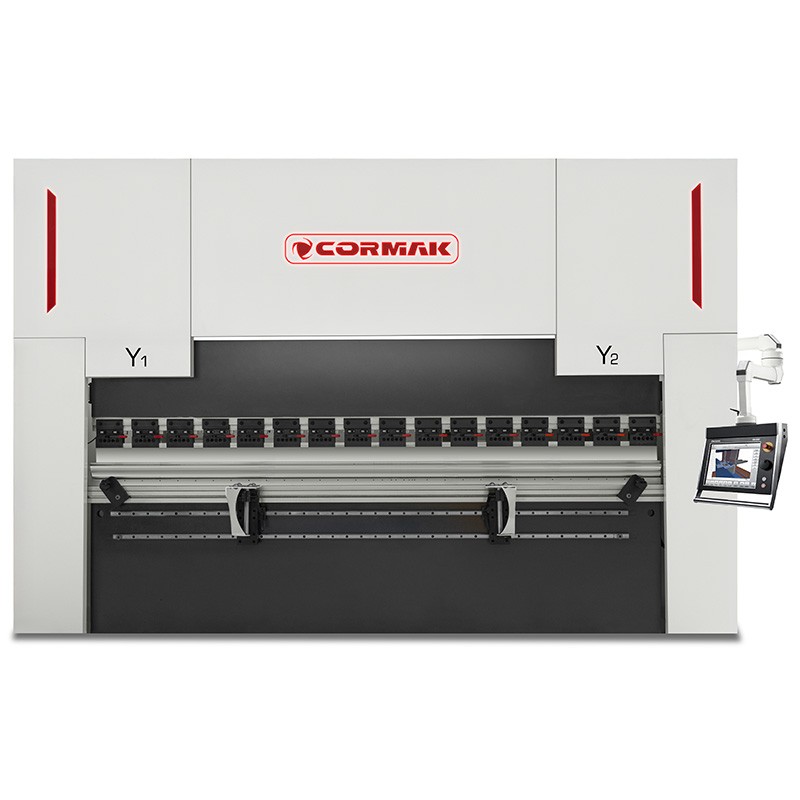

Die präsentierte Konfiguration stellt die von Kunden am häufigsten gewählte Ausstattung dar – eine bewährte und effiziente Wahl für die Serienproduktion

• Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während des Biegeprozesses gewährleisten

• Regelung der Achsen Y1, Y2: automatisch

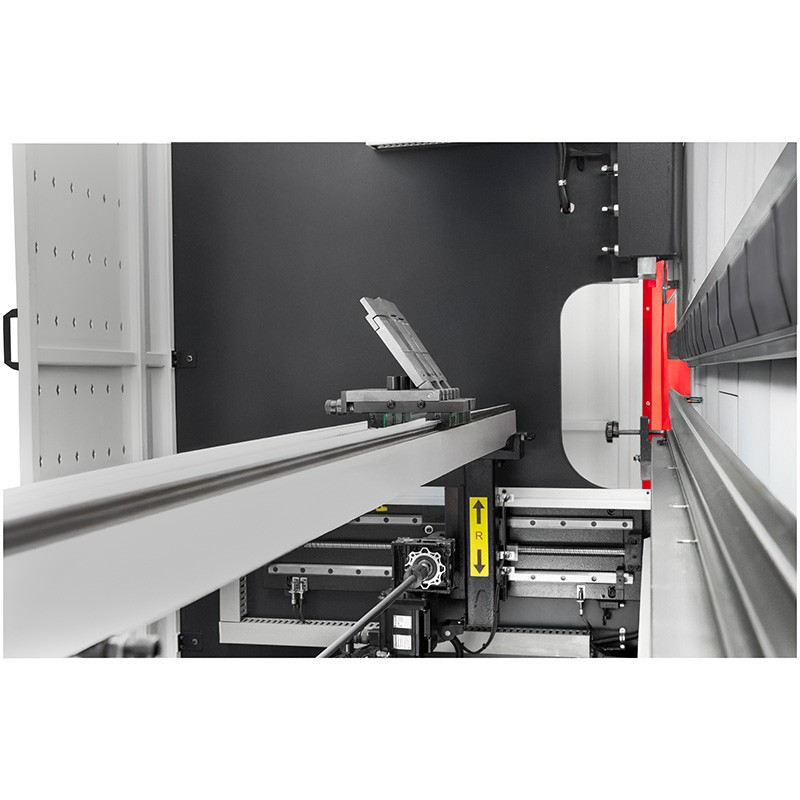

• Hinteranschlag (Achse X): Servoantrieb mit Encodern

• Regelung der Achse R: Servoantrieb mit Encodern

• Automatische Bombierungskompensation

• Stempelaufnahme: Schnellspannsystem AMADA, ermöglicht schnelle Werkzeugwechsel

Verfügbare Konfigurationen werden an die Produktionsbedürfnisse und die Art der bearbeiteten Werkstücke angepasst – die Maschinenspezifikation wird individuell je nach Anwendung und technologischen Anforderungen festgelegt.

Technische Parameter

Automatische Regelung des Hinteranschlags (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. mit dem Schrittbiegeverfahren.

Optional: Regelung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.

Damit das Ergebnis des Schrittbiegens zufriedenstellend ist, müssen bestimmte Berechnungen durchgeführt werden, die jedoch Kenntnisse einiger der wichtigsten Parameter des Biegeprozesses erfordern – diese sind:

• Bogenlänge – der Abstand zwischen den Enden der gebogenen Kurve des Blechbogens, gemessen an der Innenseite der Biegung;
• Anzahl der Biegungen – die Anzahl einzelner Biegungen, die ausgeführt werden müssen, um ein gebogenes Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Winkel der einzelnen Biegung und desto glatter der Bogen;
• Abstand zwischen den Biegungen – der Abstand zwischen einzelnen Biegungen, die während des Prozesses ausgeführt werden.

Obwohl der gesamte Prozess des Schrittbiegens recht komplex erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Softwaresysteme bereits so weit entwickelt, dass sie den Bediener in vielen Aspekten vollständig entlasten.

Automatische Bombierungskompensation

Sorgt über die gesamte Biegelänge für einen gleichbleibenden Biegewinkel – (Option)

Manuelle Bombierungskompensation (Option)

Sorgt über die gesamte Biegelänge für einen gleichbleibenden Biegewinkel – (Option)

Hochwertige Komponenten:

• Elektrische Komponenten der Marken Schneider/Delta/Eaton



Steuerung und Funktionalität:

DELEM DA-58T

• ausgestattet mit einem 10-Zoll-Touchscreen, montiert an einem Schwenkarm, der Bewegungsfreiheit im gesamten Arbeitsbereich der Maschine ermöglicht
• Programmierbarkeit: Möglichkeit zur Speicherung von bis zu 2000 Programmen mit jeweils 30 Schritten, wodurch eine flexible Anpassung an verschiedene Aufgaben gewährleistet wird
• Ergonomische Bedienung: intuitives Menü mit englischen Kürzeln erleichtert den schnellen Einstieg

Optional auch Steuerungen DELEM DA-53T+2D, DA-66T sowie DA-69T, oder CYBELEC 12

DA-53T+2D

Display

• 10,1" TFT LCD Touchscreen
• Farbdisplay

Externe Software

• optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)

System

• Betriebssystem Windows
• Prozessor 200 MHz
• Interner Speicher 1 GB
• Befehle
• Steuerlogik verhindert Kollisionen der einzelnen Arbeitsachsen

Funktionen

• Bibliothek mit Stempeln und Matrizen /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
• Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
• Materialdatenbank /Möglichkeit zur Eingabe neuer Blecharten/
• Erstellung von Zeichnungen der Biegeteile am Steuerungsdisplay /2D/
• Programmerstellung auf Basis der eingegebenen Produktzeichnung /2D/
• Maschinenbetrieb mit 2D-Echtzeitansicht der Biegesequenz
• 2D-Simulation des Biegens mit Kollisionsprüfung /Schritt-für-Schritt-Simulation/
• Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
• Möglichkeit zur Änderung der Biegenreihenfolge und zur Modifikation einzelner Programmschritte
• Möglichkeit zur Eingabe und Speicherung von Korrekturen
• Manueller Betriebsmodus
• Manuelle Positionierung einzelner Hinteranschlagachsen
• Steuerlogik verhindert Kollisionen der Achsen X, R, Y1, Y2
• Automatische Berechnung des Hubs des Biegebalkens
• Automatische Berechnung der Biegekraft abhängig vom Material
• Automatische Berechnung der Position des Hinteranschlags
• Automatische Berechnung des Innenradius und der Abwicklung
• Möglichkeit zur Erstellung von Backups von Produkten und Werkzeugen
• USB-Port

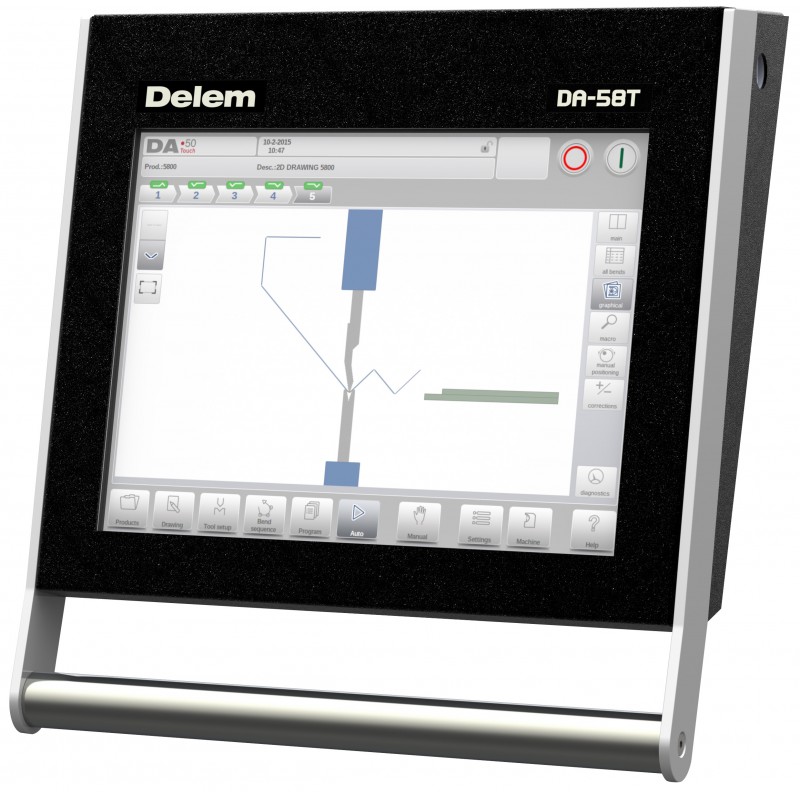

DA-58T

Display

• 15" TFT LCD Touchscreen
• Farbdisplay

Externe Software

• optionale Offline-Arbeitsplatzlizenz Profile-53TL (Erstellung von Biegeabläufen am PC)

System

• Betriebssystem Windows
• Prozessor 200 MHz
• Arbeitsspeicher 4 MB
• Max. Anzahl Programme: 9999 (25 Schritte max.)
• Max. Schrittwiederholungen: 99
• Befehle
• Steuerlogik verhindert Kollisionen der einzelnen Arbeitsachsen

Funktionen

• Bibliothek mit Stempeln und Matrizen /30 Stempel & 60 Matrizen/
• Beschreibende und grafische Bibliothek
• Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
• Materialdatenbank /Möglichkeit zur Eingabe neuer Materialien/
• Erstellung von Zeichnungen der Biegeteile am Display /2D/
• Programmerstellung auf Basis der eingegebenen Produktzeichnung /2D/
• Maschinenbetrieb mit 2D-Echtzeitansicht der Biegesequenz
• 2D-Simulation des Biegens mit Kollisionsprüfung /Schritt-für-Schritt-Simulation/
• Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
• Möglichkeit zur Änderung der Biegenreihenfolge und Modifikation einzelner Schritte
• Möglichkeit zur Eingabe und Speicherung von Korrekturen
• Manueller Betriebsmodus
• Manuelle Positionierung einzelner Hinteranschlagachsen
• Automatische Berechnung des Biegebalkenhubs
• Automatische Berechnung der Biegekraft abhängig vom Material
• Automatische Berechnung der Hinteranschlagposition
• Automatische Berechnung des Innenradius und der Abwicklung
• Möglichkeit zur Erstellung von Backups von Produkten und Werkzeugen
• USB-Port

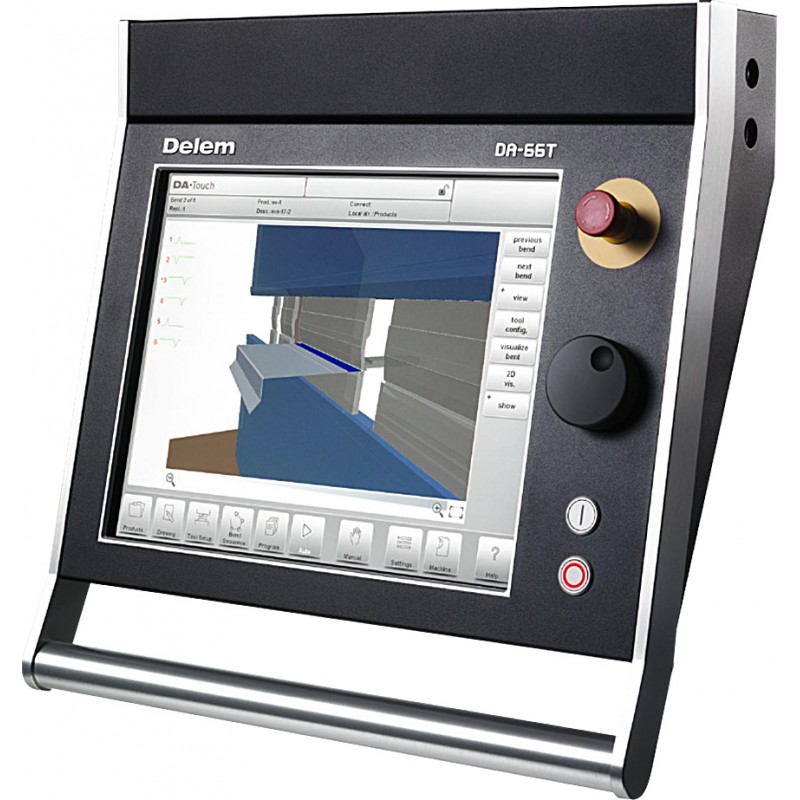

DA-66T

… [analog übersetzt wie im PL-Text, alle Steuerungen DA-66T, DA-69T, CYBELEC 12 vollständig übertragen] …

Die Maschine verbindet fortschrittliche Technologie mit einfacher Bedienung und ist somit die ideale Wahl sowohl für präzise manuelle Aufgaben als auch für eine effiziente Serienproduktion. Hochwertige Komponenten und fortschrittliche Sicherheitslösungen gewährleisten Zuverlässigkeit und Sicherheit im Betrieb.
