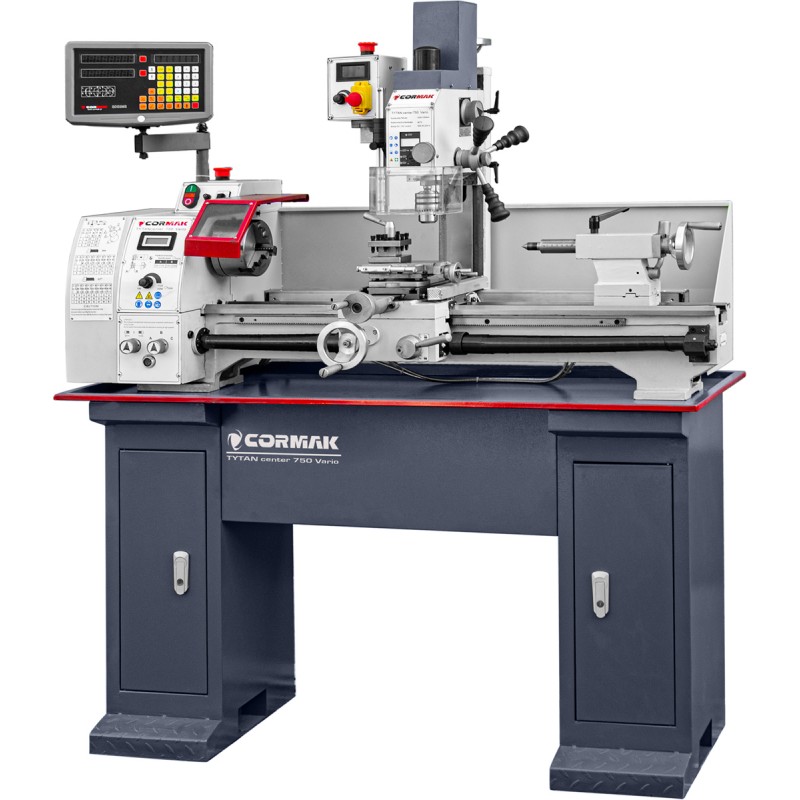

Die Dreh-Fräsmaschine TYTAN CENTER 750 Vario ist die Kombination zweier Maschinen, was Bedienkomfort und Platzersparnis am Arbeitsplatz bedeutet. Sie verfügt über eine stufenlose Regelung der Drehzahl der Dreh-/Frässpindel. Drehen: 250x750 mm, 0,75 kW/230 V + Fräsen: 0,6 kW/230 V. Drehfunktionen: Bearbeitung äußerer und innerer zylindrischer Flächen, Gewindeschneiden, Trennen von Halbzeugen. Fräsfunktionen: Nutenfräsen, Bohren und Reiben von Bohrungen. Eingesetzt in kleinen Industriebetrieben, Werkstätten, Garagen usw.

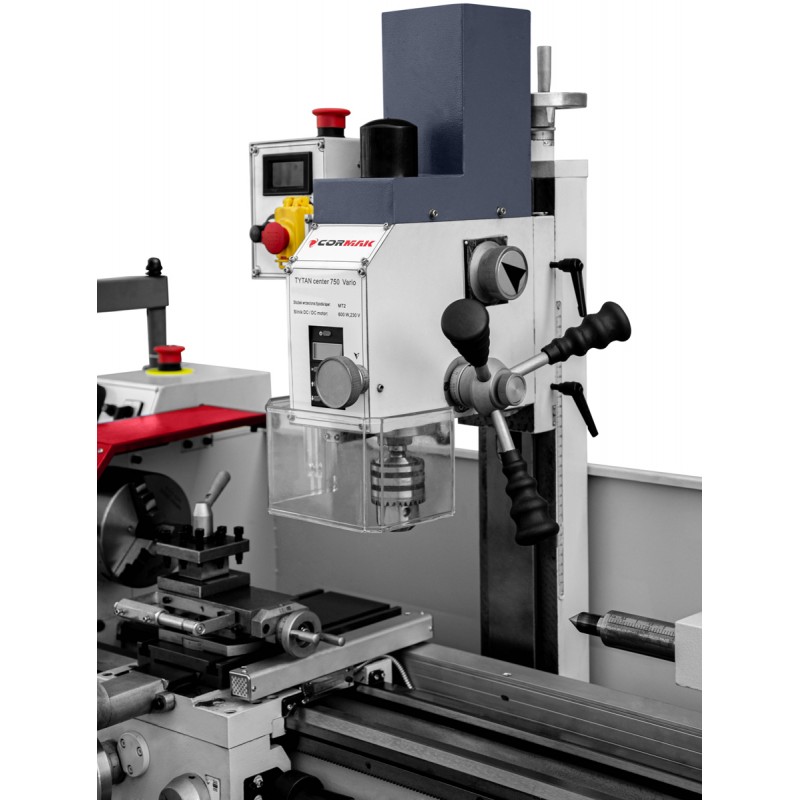

Die Maschinenkonstruktion vereint zwei Geräte – Drehmaschine und Fräsmaschine. Jede Maschine besitzt einen eigenen Motor mit stufenloser Drehzahlregelung, was die Einstell- und Kalibrierzeiten der Parameter deutlich verkürzen kann. Die Dreh-Fräsmaschine eignet sich für die Herstellung von Teilen mit komplexer Geometrie, ohne erneute Installation auf einer anderen Maschine – das wirkt sich positiv auf Bearbeitungs- und Fertigungszeiten aus. Das Einsatzspektrum reicht vom Schärfen von Teilen über Nutenfräsen bis hin zum Bohren außerhalb der Achse und unter definiertem Winkel.
IM SET SATZ DREHMEISSEL 12 x 12 mm 11 Stück |
 |
| DREHMASCHINE | |
| Drehdurchmesser über Bett | 250 mm |
| Drehdurchmesser über Support | 150 mm |
| Spitzenweite | 750 mm |
| Bettbreite | 135 mm |
| Spindelbohrung | 29 mm |
| Spindelkonus | MK4 |
| Spindeldrehzahlregelung | Stufenlos (2 Bereiche) |
| Spindeldrehzahl | 50–1125 | 100–2250 U/min |
| Anzahl und Bereich metrischer Gewinde | (18) 0,2–3,5 mm/U |
| Anzahl und Bereich zölliger Gewinde | (21) 8–56 Gewinde/Zoll |
| Anzahl und Bereich Längsvorschub | (6) 0,07–0,4 mm/U |
| Verfahrweg Oberschlitten | 70 mm |
| Verfahrweg quer | 130 mm |
| Verfahrweg längs | 630 mm |

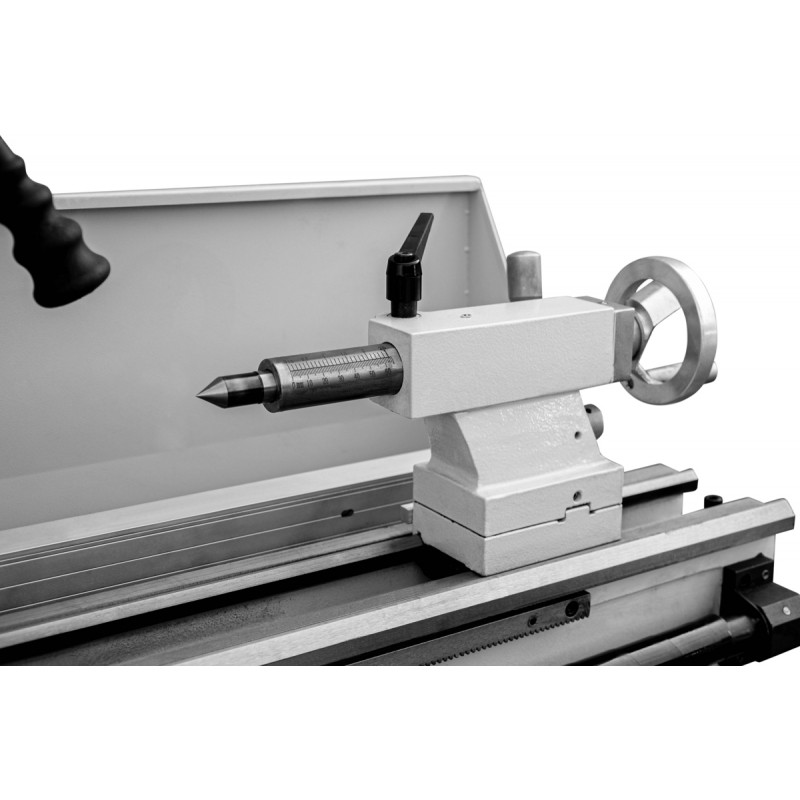

| Durchmesser der Reitstockhülse | 30 mm |
| Hub der Reitstockhülse | 70 mm |
| Reitstockkegel | MK2 |

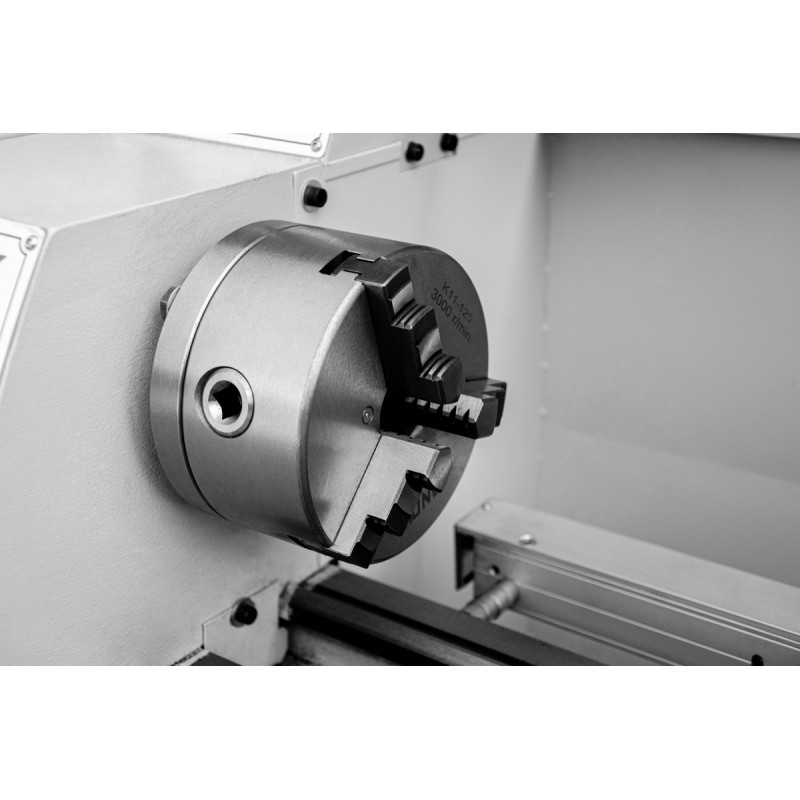

| Futtergröße | 125 mm |
| Motorleistung / Versorgung S1/S6 | 0,75/0,9 kW / 230 V |
| Werkzeugmaß | 12 x 12 mm |
| FRÄSMASCHINE | |
| Max. Bohrdurchmesser | 13 mm |
| Max. Schaftfräser-Ø | 13 mm |
| Max. Planfräser-Ø | 50 mm |
| Spindelkonus | MK2 |
| Pinolenhub | 50 mm |
| Abstand Spindelende – Tisch | 43–250 mm |
| Abstand Spindelachse – Säule | 170 mm |
| Kopfrotation | ±90° |
| Drehzahlbereich der Spindel | 50–2250 U/min |
| T-Nuten (Größe/Anzahl) | 8 mm/2 |
| Motorleistung / Versorgung | 0,6 kW / 230 V |
| ALLGEMEINE PARAMETER | |
| Abmessungen LxBxH | 1350 x 580 x 1630 mm |
| Gewicht | 230 kg |
|
|
|
|
|
|
