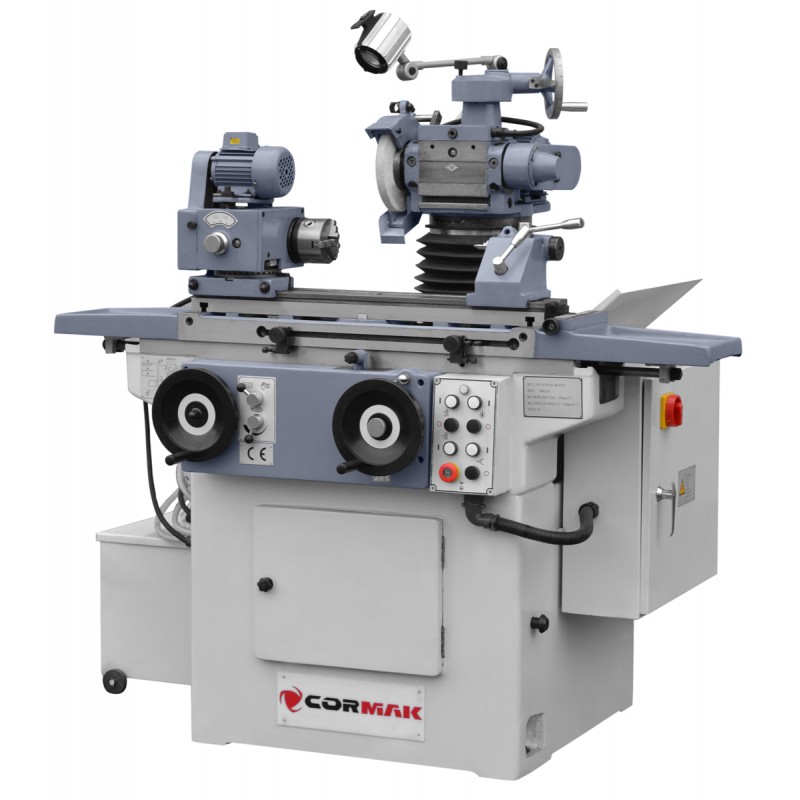

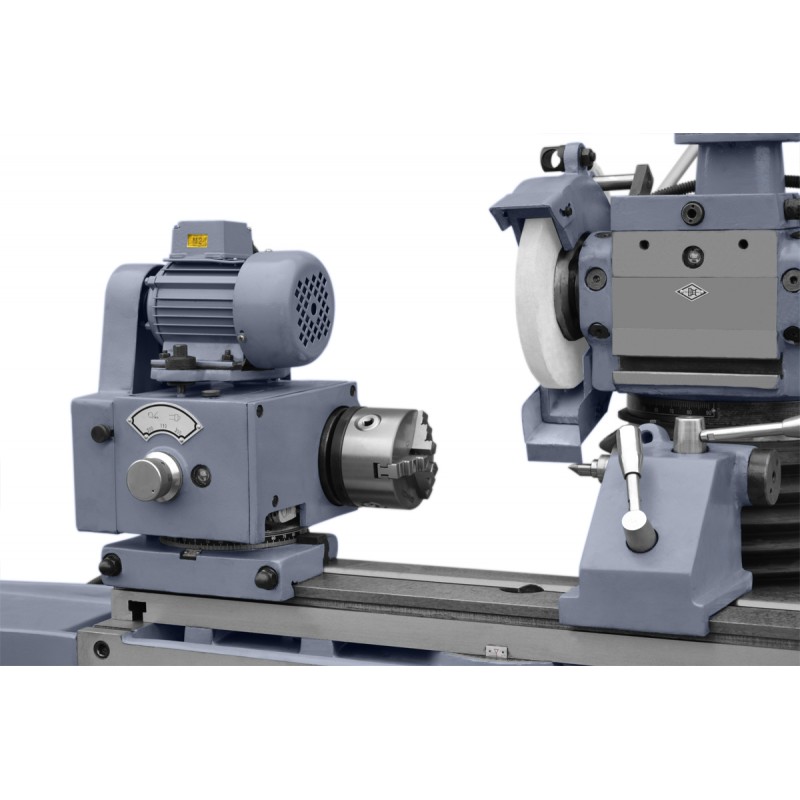

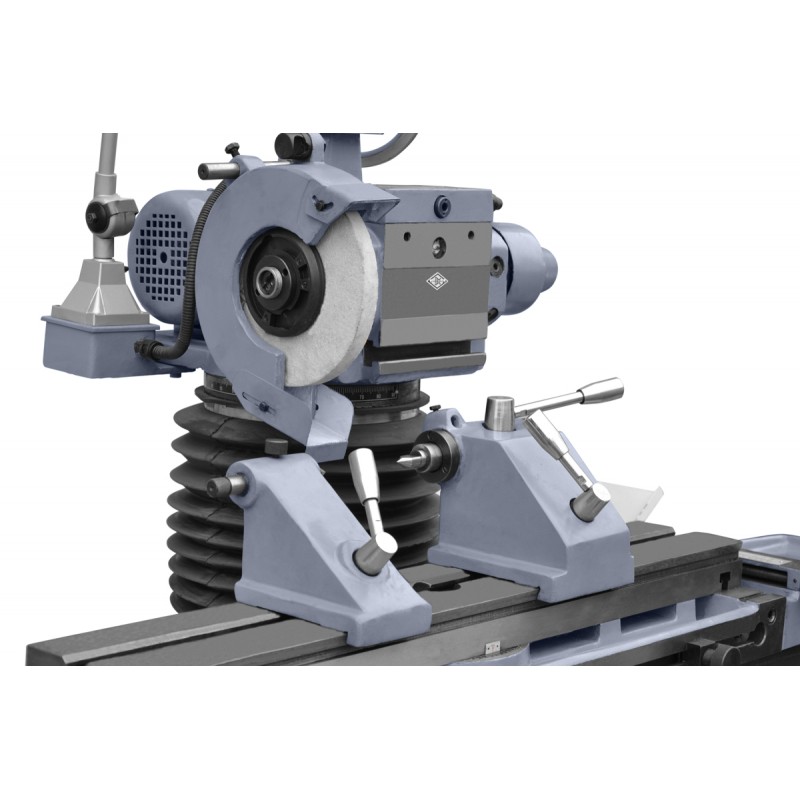

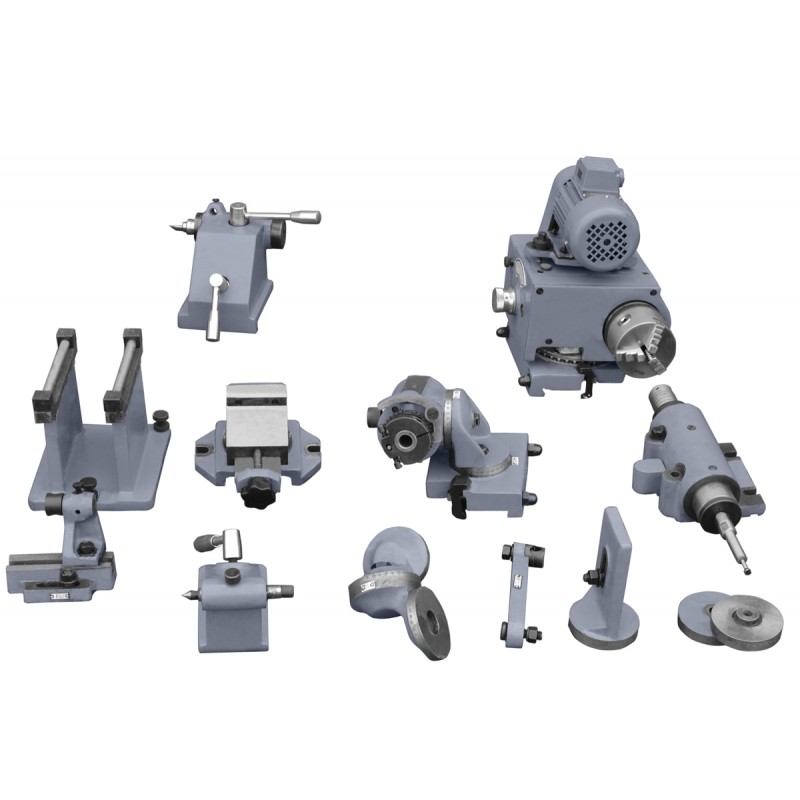

Universelle Schleifmaschine mit breitem Einsatzspektrum: Außen- und Innenschliff, Kegelschliff, Planschleifen sowie Schleifen (Schärfen) von Werkzeugen. Vorteile der Maschine sind u. a. solide Konstruktion (1.300 kg), Dreipunktlager des Spindelstocks, automatischer Hydraulikvorschub und eine umfangreiche Serienausstattung.
Technische Parameter |
|
| Maximaler Werkstückdurchmesser |
Ø200 mm |
| Maximale Werkstücklänge |
500 mm |
| Abmessungen Außenschliff |
Ø5 - 50 x 400 mm |
|

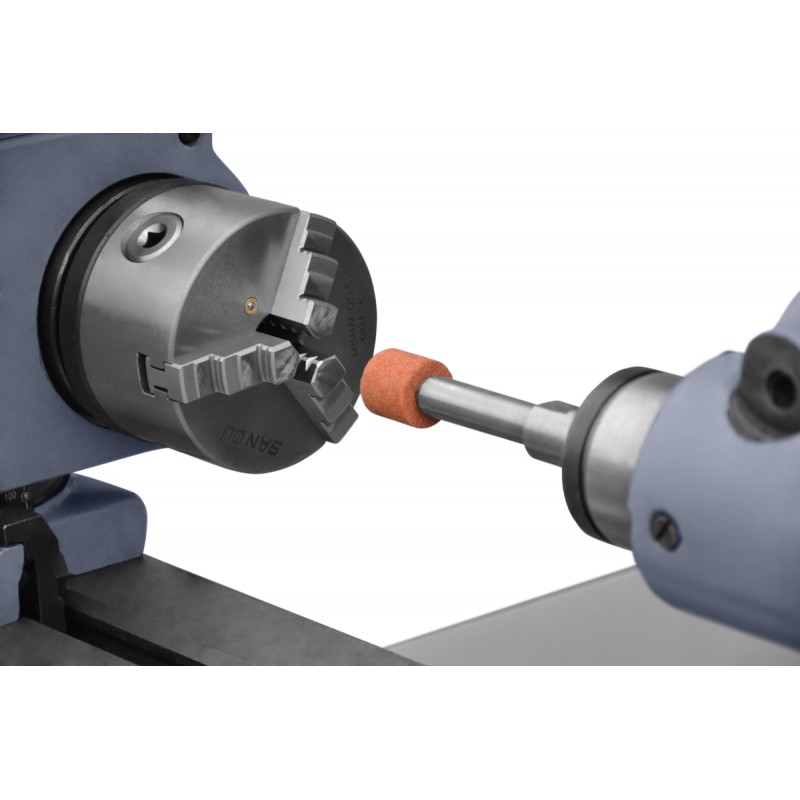

Abmessungen Innenschliff |
Ø10-50 x 75 mm |
|
Abmessungen Werkzeugschnitt |
200 x 500 mm |
|

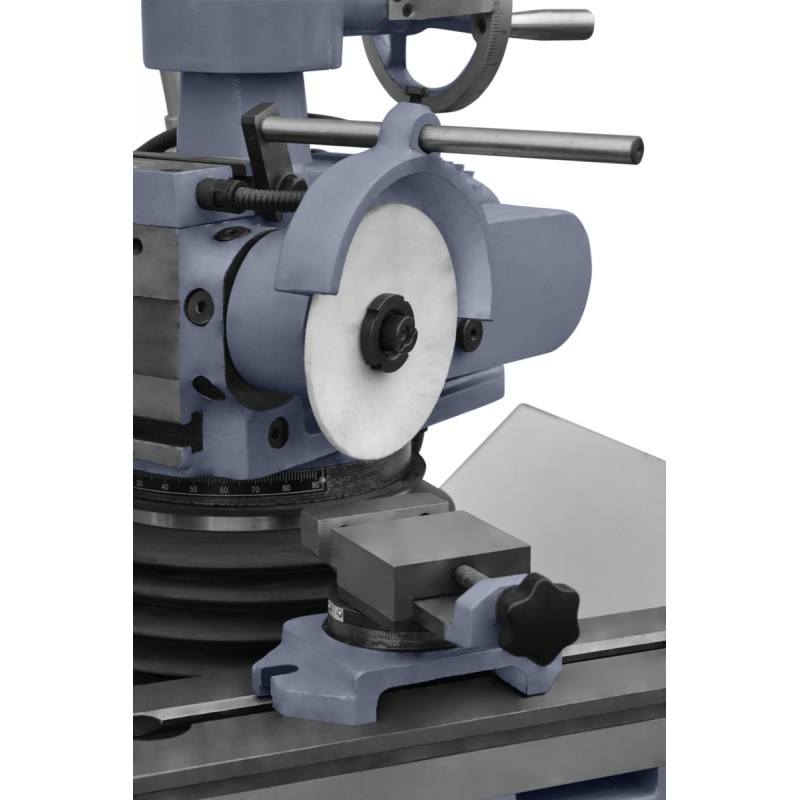

Abmessungen Planschleifen |
100 x 50 mm |
|
Werkstückgewicht |
10 kg |
|
Morsekegel Spindelstock |
MK2 |
|
Drehzahl des Arbeitsspindelstocks |
110 / 200 / 300 U/min |
|
Schwenkbereich Arbeitsspindelstock |
±90° |
|
Spanndurchmesser |
100 mm |
|
Vertikalzustellung Spindelstock (manuell) |
200 mm |
|
Querzustellung Spindelstock (manuell) |
200 mm |
|
Teilung der Höhenskala |
0,01 mm |
|
Höhenverstellung pro Kurbelumdrehung |
1 mm |
|
Skalierung Querweg fein/grob |
0,0002 / 0,0005 mm |
|
Skalierung Querachse pro Kurbelumdrehung |
1 / 4 mm |
|

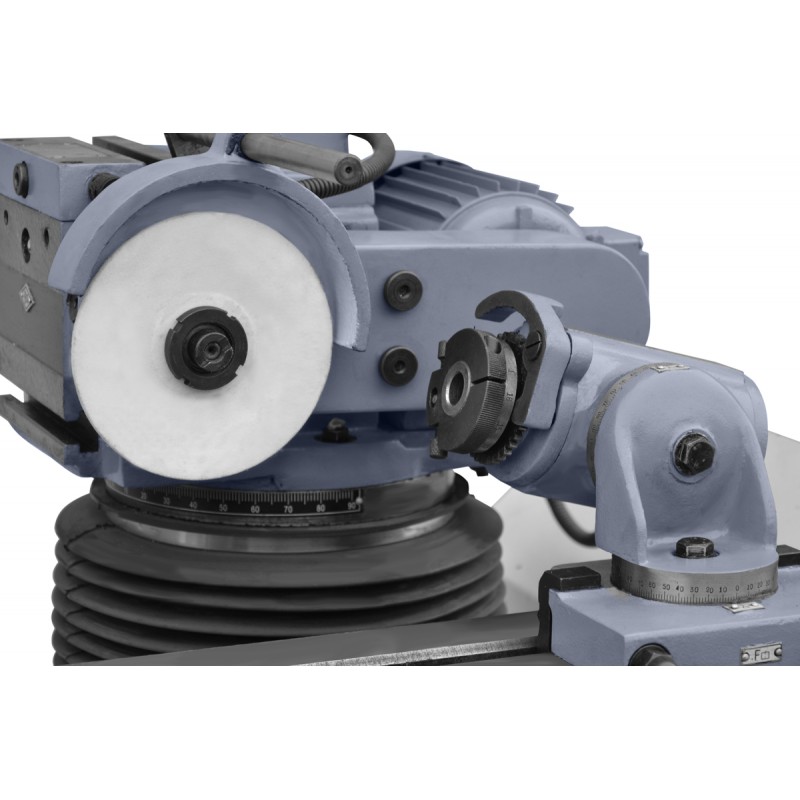

Schwenkbereich Schleifspindel (horizontal) |
±90° |
| Schleifspindeldrehzahl |
2.950 U/min |
|

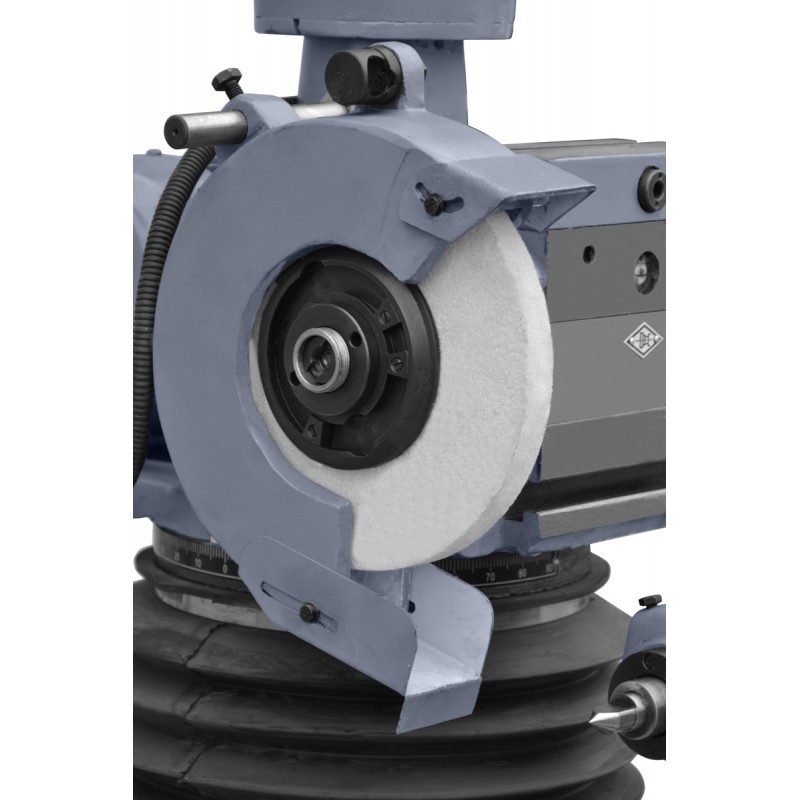

Maximale Schleifscheibenabmessungen (Ø x Breite x Bohrung) |
Ø200 x 20 x Ø75 mm |
|
Drehzahl der Innenschleifspindel |
16.000 U/min |
|
Schleiftiefe |
Ø25 x 20 x Ø6 mm / Ø10 x 10 x Ø3 mm |
|
Max. Längsverfahrweg des Tisches |
480 mm |
|
Längsvorschubgeschwindigkeit des Tisches (hydraulisch) |
0,1-6 m/min |
|

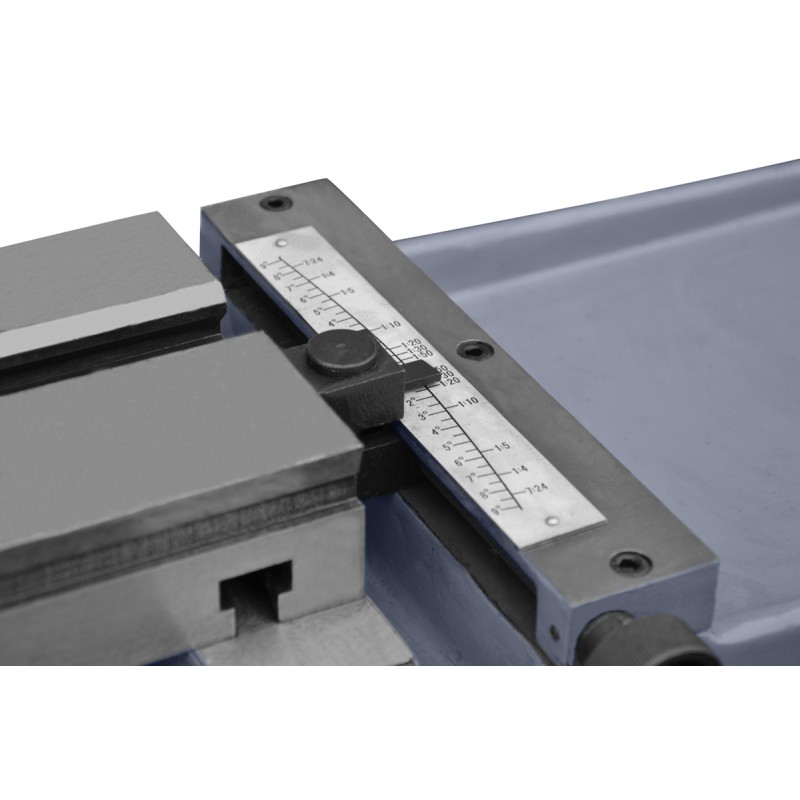

Schwenkbereich des Tisches |
+45° - -30° |
|
Morsekegel Reitstock |
MK2 |
| Pinolenhub |
14 mm |
|
Gesamtmotorleistung |
2,525 kW |
|
Leistung Schleifscheibenmotor |
1,1 kW |
|
Gesamtabmessungen |
1520 x 1142 x 1338 mm |
|
Gewicht |
1.350 kg |
