Stoßmaschine oder Fräsmaschine für Passfedernuten?

Passfedernuten übertragen Drehmoment zwischen einer Welle und einem darauf befestigten Zahnrad, einer Riemenscheibe, einer Kupplung oder einer Nabe. Ihre Fertigungsgenauigkeit beeinflusst den Sitz der Passfeder, die Lastverteilung und die Lebensdauer der Verbindung. Neben Nutbreite und -tiefe sind ihre Lage zur Achse und zu den Bezugsflächen wesentlich.

Zur Herstellung kommen unter anderem Stoß- und Fräsmaschinen zum Einsatz. Die Stoßmaschine eignet sich besonders für Innennuten in Bohrungen, während die Fräsmaschine normalerweise bei Außennuten auf Wellen Vorteile bietet. Die Entscheidung hängt von Werkstückgeometrie, Stückzahl und Genauigkeit ab.

Inhaltsverzeichnis

• Wie funktioniert die Stoßmaschine?
• Warum eignet sie sich für Innennuten?
• Wann ist eine Fräsmaschine besser?
• Genauigkeit und Nutqualität
• Stoßen oder Räumen?
• Technologien im Vergleich
• Die richtige Maschine auswählen
• Fazit

Wie funktioniert die Stoßmaschine?

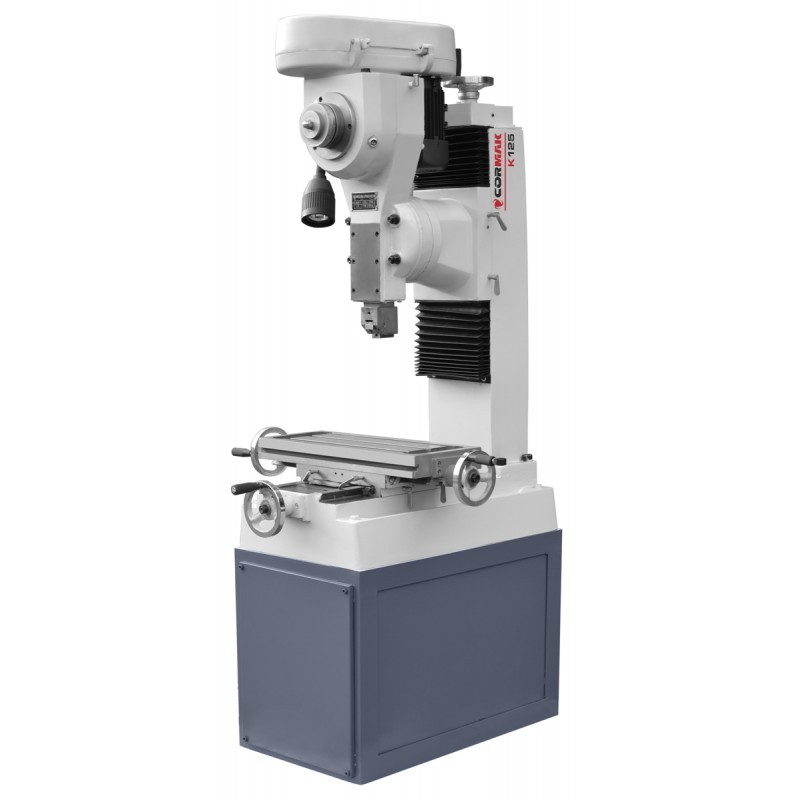

Die Stoßmaschine bearbeitet Material mit einem Werkzeug, das einen hin- und hergehenden Hub ausführt. Beim Arbeitshub trägt die Schneide eine dünne Schicht ab. Mehrere Schnitte erzeugen schrittweise die gewünschte Nuttiefe. Vorschub und Werkzeugposition werden an Werkstoff, Nutbreite und Maschinenbauart angepasst.

Ein entscheidender Vorteil ist der Zugang zu Innenflächen. Ein geeigneter Stoßstahl wird in die Bohrung einer Buchse, Nabe, Riemenscheibe oder eines Zahnrads eingeführt und erzeugt dort eine gerade Nut, ohne das Werkstück aufzuteilen. CORMAK-Stoßmaschinen für Metall eignen sich besonders zur Herstellung und Instandsetzung von:

• Zahnrädern und Riemenscheiben,
• Buchsen und Naben,
• Kupplungskomponenten,
• mechanischen Getriebeteilen,
• Maschinenbauteilen mit Innennuten,
• ausgewählten Innenverzahnungen und Profilen bei geeigneter Werkzeugausstattung.

Solche Maschinen sind in Werkzeugbaubetrieben, Instandhaltungsabteilungen und bei Einzelstücken oder Kleinserien von Sonderteilen besonders nützlich.

Warum eignet sie sich für Innennuten?

Die Bearbeitung einer Nut in einer Bohrung ist schwieriger als auf einer frei zugänglichen Außenfläche. Herkömmliche Fräser erreichen die Bohrungswand nicht immer, insbesondere bei kleinen Durchmessern oder großen Bohrungslängen. Eine Stoßmaschine führt das Werkzeug entlang der Innenfläche, sofern Durchmesser, Hub und Bewegungs- beziehungsweise Auslaufraum ausreichen.

Der Bediener richtet das Teil aus, wählt den Stoßstahl entsprechend der Nutbreite und vergrößert die Schnitttiefe schrittweise. Eine andere Nutabmessung erfordert oft hauptsächlich ein anderes Werkzeug und angepasste Einstellungen, nicht aber ein spezielles Räumwerkzeug. Das erleichtert die Instandsetzung älterer Maschinen und wechselnde Aufträge.

Sacknuten setzen allerdings Werkzeugauslauf oder eine spezielle Bearbeitungslösung voraus. Nicht jede geschlossene Bohrung ist auf einer Standardmaschine bearbeitbar. Das Stoßen dauert meist länger als das Fräsen gut erreichbarer Flächen, kann bei kleinen Stückzahlen jedoch Werkzeugkosten sparen.

Wann ist eine Fräsmaschine besser?

Fräsmaschinen für Metall eignen sich insbesondere für Außennuten auf Wellen, Achsen und anderen zugänglichen Oberflächen. Der rotierende Fräser trägt Material kontinuierlich ab; deshalb ist dieses Verfahren bei solchen Aufgaben normalerweise produktiver.

Für Passfedernuten werden beispielsweise Schaft- und Scheibenfräser genutzt. Entscheidend für die Wahl sind Nutbreite, -länge, -tiefe, Form und Werkstoff. Anschläge, Teilapparate, geeignete Spannmittel und CNC-Steuerungen können die Wiederholgenauigkeit verbessern. Für unterschiedliche Aufgaben bieten sich Universalfräsmaschinen an.

Eine Fräsmaschine eignet sich besonders für:

• Passfedernuten auf Wellen,
• offene und gut zugängliche Flächen,
• Serienfertigung,
• Nuten mit unterschiedlicher Länge,
• T- und Führungsnuten,
• Bauteile mit mehreren Bearbeitungen in einer Aufspannung.

Ihre Stärke liegt in der Vielseitigkeit: Je nach Ausrüstung bearbeitet dieselbe Maschine auch Ebenen, Stufen und Taschen. Werden Bohren und Fräsen kombiniert, lohnt sich der Vergleich mit Bohr- und Fräsmaschinen von CORMAK.

Genauigkeit und Nutqualität

Beide Verfahren erzielen korrekte Maße, wenn Werkzeuge, Schnittparameter und Aufspannung stimmen. Steifigkeit, Schneidenverschleiß, Schwingungen und Werkstückbezug beeinflussen das Ergebnis. Breite, Tiefe, Länge und Lage müssen anhand der Zeichnung kontrolliert werden.

Genauigkeit beim Stoßen

Wichtig ist die Ausrichtung des Stoßstahls zur Bohrungsachse. Fehlerhafte Bezugnahme kann eine versetzte Nut oder ungleichmäßige Flanken erzeugen. Zu große Zustellungen begünstigen Schwingungen und beeinträchtigen die Oberflächenqualität.

Genauigkeit beim Fräsen

Wesentlich sind Rundlauf, Werkzeuggeometrie und -verschleiß, steife Wellenaufspannung und Achsausrichtung. Fehler können die Nut verbreitern und den Passfedersitz verschlechtern. Nach der Bearbeitung sind Grate zu entfernen, ohne Funktionskanten übermäßig abzurunden.

Stoßen oder Räumen?

Innere Passfedernuten lassen sich auch räumen. Dabei tragen aufeinanderfolgende Werkzeugschneiden schrittweise Material ab; in größeren Serien ermöglicht dies eine hohe Produktivität und Wiederholgenauigkeit.

Erforderlich sind jedoch ein passendes Räumwerkzeug, eine Führungsbuchse und die Übereinstimmung mit Bohrungs- und Nutgeometrie. Bei kleinen Serien sind die Werkzeugkosten oft erheblich. Austauschbare Stoßstähle machen das Stoßen flexibler, weshalb es sich häufig für Einzelstücke, Reparaturen und wechselnde Aufträge empfiehlt.

Technologien im Vergleich

Die richtige Maschine auswählen

Wählen Sie eine Stoßmaschine, wenn häufig Innennuten in Buchsen, Naben, Rädern oder Kupplungen benötigt werden, insbesondere für Reparaturen und Kleinserien. Wählen Sie eine Fräsmaschine, wenn Außennuten auf Wellen überwiegen und weitere Zerspanungsaufgaben anfallen.

Vor dem Kauf sollten maximale Werkstückabmessungen, Toleranzen, typische Werkstoffe, Zykluszeit, Maschinenwege und Werkzeugkosten geklärt werden. Für komplexere Werkzeugbauaufgaben sind auch Werkzeugfräsmaschinen relevant. In vielseitigen Werkstätten ergänzen sich Stoß- und Fräsmaschinen häufig.

Fazit

Die Stoßmaschine eignet sich besonders für Passfedernuten innerhalb von Naben und Buchsen, sofern ein ausreichender Werkzeugzugang gewährleistet ist. Fräsmaschinen sind bei Außennuten auf Wellen meist produktiver und für weitere Bearbeitungen vielseitiger.

Die endgültige Entscheidung hängt von Nutposition, Werkstückgeometrie, Genauigkeit, Stückzahl und Einrichtungskosten ab. Auf dieser Grundlage können passende Maschinen aus dem CORMAK-Sortiment verglichen werden.
