Der Maschinenspanner ist eines der wichtigsten Ausrüstungselemente einer Fräsmaschine. Er sorgt für eine stabile Befestigung des Werkstücks und wirkt sich somit direkt auf die Bearbeitungsgenauigkeit, die Oberflächenqualität und die Arbeitssicherheit aus. Selbst eine Präzisionsfräsmaschine kann ihr volles Potenzial nicht ausschöpfen, wenn sich das Werkstück verschiebt, vibriert oder ungleichmäßig eingespannt ist.
Der Maschinenspanner ist eines der wichtigsten Ausrüstungselemente einer Fräsmaschine. Er sorgt für eine stabile Befestigung des Werkstücks und beeinflusst somit direkt die Bearbeitungsgenauigkeit, die Oberflächenqualität und die Arbeitssicherheit. Selbst eine Präzisionsfräsmaschine kann ihr volles Potenzial nicht ausschöpfen, wenn sich das Werkstück verschiebt, vibriert oder ungleichmäßig eingespannt ist.
Bei der Auswahl eines Maschinenspannfutters für eine Fräsmaschine sollte man sich nicht ausschließlich von der Breite der Spannbacken oder dem Preis leiten lassen. Von Bedeutung sind auch die Spannkraft, die Bauhöhe, die Fertigungsgenauigkeit, die Art der Montage sowie die Art der in der Werkstatt bearbeiteten Werkstücke. Ein gut ausgewähltes Maschinenschraubstock trägt dazu bei, die Maßhaltigkeit zu gewährleisten, Vibrationen zu reduzieren und das sichere Arbeiten mit verschiedenen Materialien zu erleichtern.
Passen Sie den Schraubstock an den Fräsmaschinentyp an
Der erste Schritt besteht darin, die Größe des Arbeitstisches und die Leistungsfähigkeit der Maschine zu prüfen. Ein zu großer Schraubstock kann den Bewegungsbereich der Achsen einschränken, den Zugang zum Werkzeug erschweren und wertvollen Arbeitsraum beanspruchen. Ein zu kleines Spannfutter gewährleistet hingegen keine ausreichende Stabilität bei größeren Werkstücken oder intensiveren Fräsarbeiten.
Für leichte Werkstattfräsmaschinen reichen in der Regel kompakte Spannvorrichtungen mit geringerer Backenbreite aus. Bei konventionellen Fräsmaschinen sowie bei Maschinen zur Stahlbearbeitung bewähren sich schwerere Konstruktionen mit hoher Steifigkeit besser. Das höhere Gewicht des Gehäuses trägt dazu bei, Schwingungen zu dämpfen und die Schnittkräfte stabiler zu übertragen.
Bei CNC-Fräsmaschinen lohnt es sich, auf die Höhe des Spannrahmens zu achten. Eine niedrigere Bauweise bietet mehr Platz für das Werkzeug, erleichtert die Bearbeitung höherer Werkstücke und verringert das Kollisionsrisiko. Dies ist besonders dann von Bedeutung, wenn Bearbeitungen von mehreren Seiten des Werkstücks durchgeführt werden oder kurze, steife Werkzeuge zum Einsatz kommen.
Breite der Spannbacken und maximale Öffnungsweite
Die Breite der Backen bestimmt, wie groß ein Werkstück stabil eingespannt werden kann. Das bedeutet jedoch nicht, dass es sich immer lohnt, das größtmögliche Modell zu wählen. Der Schraubstock sollte auf die am häufigsten bearbeiteten Werkstücke abgestimmt sein und nicht ausschließlich auf das größte Werkstück, das nur gelegentlich vorkommt.
In einer Werkstatt, in der kleine Hülsen, Plättchen, Griffe oder Präzisionsteile gefertigt werden, bewährt sich ein Schraubstock mit schmaleren Backen. Bei der Bearbeitung größerer Stahlblöcke, Platten, Gehäuse oder Konstruktionselemente wird ein breiterer Schraubstock mit größerer Öffnungsweite benötigt.
Es lohnt sich, nicht nur die maximale Öffnungsweite, sondern auch die Führungslänge der beweglichen Backe zu prüfen. Eine längere und präziser gefertigte Führung erhöht in der Regel die Stabilität beim festen Festziehen. Dies ist besonders wichtig beim Seitenfräsen, beim Planfräsen von Oberflächen sowie bei der Bearbeitung von Werkstücken, die über die Backen hinausragen.
Spannkraft und Steifigkeit der Konstruktion
Beim Fräsen wirken große Kräfte auf das Werkstück ein. Je größer der Fräser, je größer die Schnitttiefe und je härter das Material, desto wichtiger ist eine sichere Befestigung. Der Maschinenschraubstock sollte das Werkstück stabil halten, ohne dass es zu Verschiebungen, Vibrationen oder einem Anheben der beweglichen Backe kommt.
Eine gute Konstruktion zeichnet sich durch ein massives Gehäuse, präzise geführte Backen und einen robusten Schraubmechanismus aus. Bei der Bearbeitung von Stahl empfiehlt es sich, Schraubstöcke aus Gusseisen oder Stahl zu wählen, die vibrationsbeständig und für den intensiven Einsatz ausgelegt sind. Ein steiferer Schraubstock ermöglicht es, das Potenzial der Fräsmaschine voll auszuschöpfen, ohne die Zerspanungsparameter übermäßig zu beeinträchtigen.
Es ist zu beachten, dass eine zu hohe Spannkraft dünnwandige Werkstücke verformen kann. Bei Aluminium, Kunststoffen und Werkstücken mit empfindlicher Oberfläche empfiehlt es sich, geeignete Auflagen für die Backen, weiche Backen oder eine zusätzliche Abstützung des Werkstücks zu verwenden.
Genauigkeit und Parallelität der Backen
Die Fertigungsgenauigkeit des Schraubstocks hat großen Einfluss auf die Wiederholgenauigkeit der Bearbeitung. Besonders wichtig ist die Parallelität der Backen sowie deren Ausrichtung zur Grundplatte. Liegt das Werkstück nicht stabil auf, kann es sich beim Festziehen kippen oder während des Fräsvorgangs seine Position verändern.
Bei Arbeiten, die hohe Genauigkeit erfordern, lohnt es sich, auf geschliffene Modelle mit gehärteten Backen und präzise gefertigten Auflageflächen zu achten. Solche Schraubstöcke sind besonders nützlich in der Serienfertigung, bei der Herstellung von Vorrichtungen, Maschinenteilen und Werkstücken, die wiederholbare Maße erfordern.
Eine gute Lösung sind auch Schraubstöcke mit austauschbaren Backen. Dadurch lässt sich die Klemmung leichter an die jeweilige Form des Werkstücks anpassen, Oberflächenbeschädigungen werden minimiert und die Stabilität bei ungewöhnlichen Werkstücken verbessert.
Feststehendes oder drehbares Spannfutter?
Der feste Schraubstock wird meist für die Präzisionsbearbeitung gewählt. Er verfügt über eine einfachere Konstruktion, eine hohe Steifigkeit und lässt sich leichter in seiner Ausrichtung zur Fräsachse halten. Es eignet sich gut für Serienarbeiten, das Fräsen von Flächen, Nuten, Bohrungen und Werkstücken, die eine wiederholbare Ausrichtung erfordern.

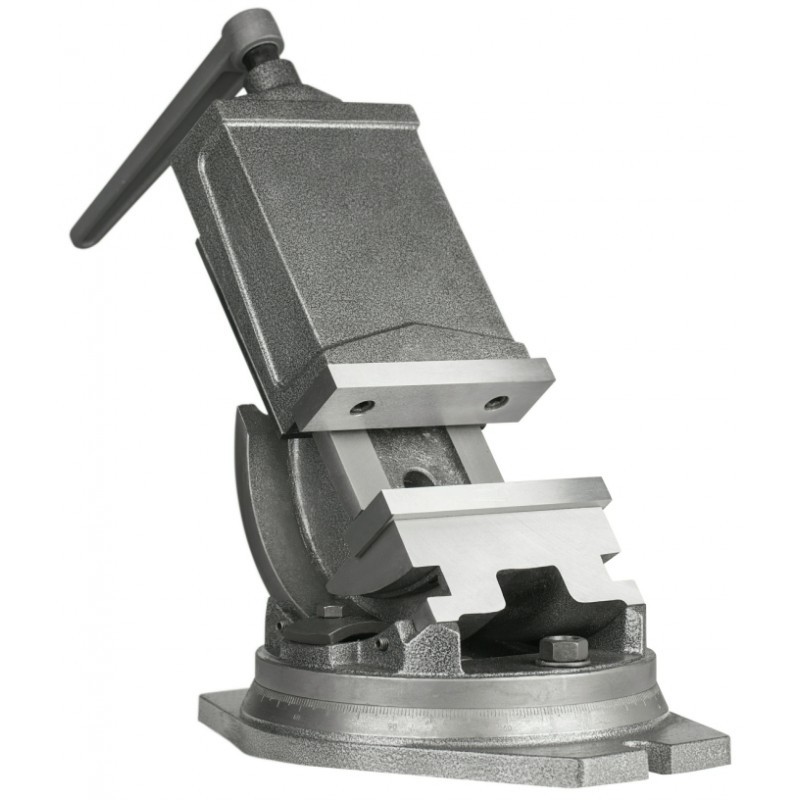

Ein schwenkbarer Schraubstock ermöglicht es, das Werkstück in einem beliebigen Winkel auszurichten. Er ist nützlich beim Fräsen von Schrägen, bei der Herstellung polygonaler Elemente sowie bei Bearbeitungen, die häufige Positionsänderungen des Werkstücks erfordern. Er erleichtert die Durchführung von Teilvorgängen ohne zusätzliches Umrüsten des Arbeitsplatzes.
Man muss jedoch bedenken, dass die Drehbasis die Höhe der gesamten Vorrichtung erhöht. Außerdem kann sie die Steifigkeit im Vergleich zu einem klassischen festen Schraubstock geringfügig verringern. Daher werden in der Fertigung, die hohe Genauigkeit erfordert, häufig Schraubstöcke ohne Drehvorrichtung verwendet, und die Winkel werden mithilfe von Vorrichtungen, Winkelplatten oder einer separaten Halterung eingestellt.
Montage auf dem Frästisch
Der Schraubstock sollte fest am Arbeitstisch befestigt werden. Meistens werden T-Schrauben, Muttern für T-Nuten und Befestigungselemente verwendet. Vor der Montage müssen die Oberfläche des Tisches und die Basis des Schraubstocks von Spänen, Staub und Kühlmittelresten gereinigt werden.
Selbst ein kleiner Span unter dem Sockel kann die Ausrichtung des Schraubstocks beeinflussen und die Bearbeitungsgenauigkeit beeinträchtigen. Nach der Befestigung empfiehlt es sich, die Ausrichtung der festen Backe mit einer Messuhr zu überprüfen, insbesondere bei Arbeiten, die eine exakte Ausrichtung oder eine wiederholbare Positionierung des Werkstücks erfordern.
In der Serienfertigung können Fixierstifte, Führungsleisten oder feste Bezugspunkte auf dem Tisch nützlich sein. Dadurch lässt sich der Schraubstock nach dem Ausbau schneller wieder einrichten, und der Bediener verkürzt die Umrüstzeit des Arbeitsplatzes.
Worauf sollte man vor dem Kauf achten?
Vor der Auswahl eines bestimmten Modells lohnt es sich, einige technische und anwendungsbezogene Parameter zu vergleichen:
- Breite der Backen und maximale Öffnungsweite,
- Höhe des Schraubstocks und Auswirkungen auf den Arbeitsraum,
- Steifigkeit des Gehäuses und Führung der beweglichen Backe,
- die Präzision der Bearbeitung der Auflageflächen,
- die Möglichkeit, austauschbare oder weiche Backen zu verwenden,
- Art der Montage auf dem Frästisch,
- Eignung für die Art der Werkstoffe und typische Werkstücke.
Es lohnt sich auch, die Verfügbarkeit von Backen, Schrauben, Befestigungselementen und Ersatzteilen zu prüfen. Der Schraubstock wird unter schwierigen Bedingungen eingesetzt, daher ist die Möglichkeit der Wartung und des Austauschs verschlissener Teile von praktischer Bedeutung für den reibungslosen Betrieb der Werkstatt.
Zusammenfassung
Bei der Auswahl eines Maschinenschraubstocks für eine Fräsmaschine sollten Sie auf die Breite der Backen, die maximale Öffnungsweite, die Steifigkeit, die Bauhöhe sowie die Fertigungsgenauigkeit achten. Wichtig ist auch die Anpassung des Schraubstocks an die Größe der Fräsmaschine und die Art der zu bearbeitenden Werkstücke.
Für eine präzise, wiederholbare Bearbeitung eignet sich am besten ein stabiler Festspannschraubstock. Bei komplexeren Bearbeitungsvorgängen lohnt es sich, ein schwenkbares Modell oder den Einsatz zusätzlicher Backen und Spannvorrichtungen in Betracht zu ziehen. Ein gut ausgewähltes Spannfutter erhöht die Sicherheit, verbessert die Fräsqualität und ermöglicht es, das Potenzial der Maschine voll auszuschöpfen.
