Ein PM-Motor im Schraubenkompressor kann bei schwankendem Druckluftbedarf Stromkosten senken und den Betriebsdruck stabilisieren. Erfahren Sie, wie die Kombination aus Permanentmagnetmotor und Frequenzumrichter funktioniert, wann sich die höhere Investition lohnt und wie Unternehmen den Energieverbrauch sowie die Amortisationszeit realistisch berechnen.
Ein PM-Motor im Schraubenkompressor ist für Unternehmen interessant, die Stromkosten senken, den Betriebsdruck stabilisieren und die Drucklufterzeugung dem tatsächlichen Bedarf anpassen möchten. In Produktionsbetrieben, Lackierereien, Servicezentren und Werkstätten laufen Kompressoren oft viele Stunden täglich. Deshalb ist der Anschaffungspreis allein kein ausreichendes Entscheidungskriterium.
Entscheidend sind die gesamten Betriebskosten: Energie, Wartung, Wirkungsgrad, Zuverlässigkeit, Geräuschentwicklung und Zustand des Druckluftnetzes. Ausgangspunkt ist der Vergleich energieeffizienter CORMAK Schraubenkompressoren und die Erfassung des wirklichen Luftverbrauchs.
Was ist ein PM-Motor im Kompressor?
PM steht für Permanent Magnet, also einen Motor mit Dauermagneten im Rotor. Gegenüber manchen klassischen Induktionsantrieben können die elektrischen Verluste geringer ausfallen und der Wirkungsgrad über verschiedene Lastbereiche hoch bleiben. Die gesamte Effizienz des Kompressors wird aber nicht allein durch den Motortyp bestimmt.

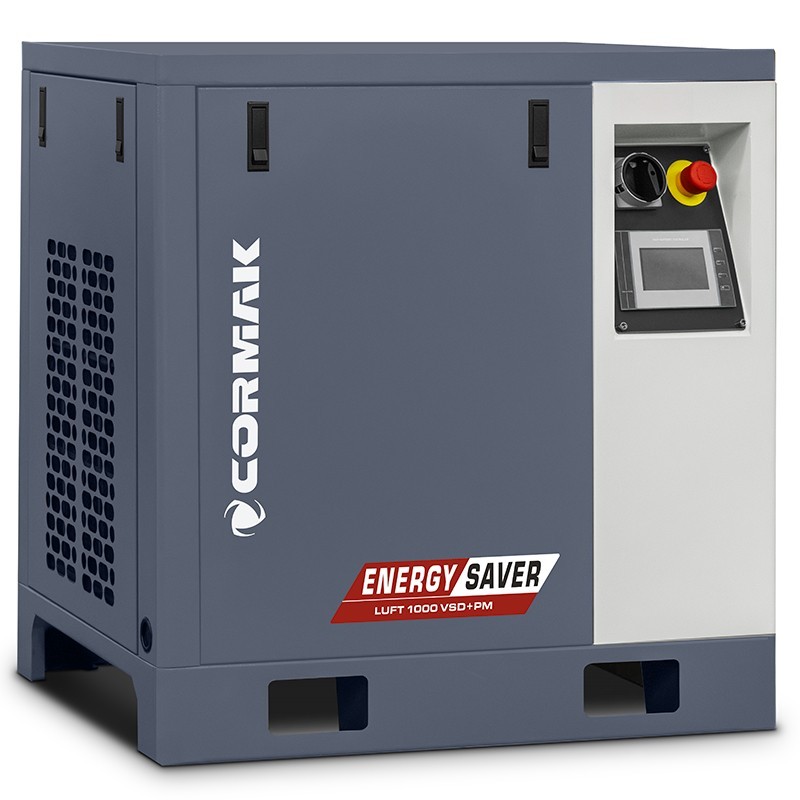

In Schraubenkompressoren wird der PM-Motor häufig mit einem Frequenzumrichter VSD kombiniert. Die Steuerung passt die Drehzahl an den Luftbedarf an: Bei geringer Abnahme reduziert sie die Drehzahl, bei höherem Bedarf erhöht sie die Fördermenge. Ein entsprechendes Beispiel ist der CORMAK LUFT 1000 VSD+PM SMART.
Der Druckluftverbrauch schwankt meist mit der Zahl aktiver Arbeitsplätze, den eingesetzten Maschinen und den Produktionszyklen. Gerade bei solchen Schwankungen kann die Drehzahlregelung nützlich sein.
Warum ist Energie der größte Kostenfaktor?
Der Kauf eines Kompressors ist eine einmalige Ausgabe. Stromkosten entstehen dagegen während seiner gesamten Nutzungsdauer. Bei langen Betriebszeiten kann elektrische Energie den größten Anteil der Druckluftkosten ausmachen.
Das betrifft insbesondere Fertigung, Montage, Verpackung und Lackierung sowie Betriebe mit gleichzeitig betriebenen Druckluftwerkzeugen. Entscheidend sind Betriebsstunden, Lastprofil, benötigter Druck und Netzzustand, nicht nur die Nennleistung des Motors.
Vergleichen Sie die tatsächliche elektrische Leistungsaufnahme bei ähnlicher Luftliefermenge und gleichem Druck sowie den Verbrauch im Leerlauf. Eine Messung des Bedarfs während einer normalen Produktionsschicht liefert dafür eine sinnvolle Grundlage.
Wie arbeitet ein Kompressor mit PM-Motor?
Ein Drucksensor liefert Signale an die Steuerung, die Motordrehzahl und Förderleistung des Schraubenblocks anpasst. Wenn weniger Verbraucher aktiv sind, sinkt die Drehzahl; mit steigendem Produktionsbedarf erhöht der Kompressor die abgegebene Luftmenge.
Die VSD-Regelung kann den Leerlaufanteil reduzieren und Druckschwankungen begrenzen. Einsparungen hängen jedoch vom Regelbereich, dem Wirkungsgrad des gesamten Geräts und dem Lastprofil ab. Bei sehr geringer Nachfrage kann auch ein drehzahlgeregelter Kompressor entlasten oder abschalten.
Beispielsweise arbeiten morgens nur zwei Stationen, mittags die gesamte Linie und abends sinkt der Bedarf wieder. Ein drehzahlgeregeltes Gerät kann die Druckluftproduktion dann besser anpassen als ein Kompressor mit fester Drehzahl.
Die wichtigsten Vorteile eines PM-Kompressors
Potenzial für geringere Energiekosten
PM-Motor und Frequenzumrichter können bei wechselnder Last Strom sparen. Der Vorteil entsteht durch einen effizienten Antrieb und weniger unnötigen Betrieb. Ein fester prozentualer Spareffekt kann daraus nicht abgeleitet werden.
Stabilerer Betriebsdruck
Die stufenlose Drehzahlregelung kann schnell auf schwankende Entnahme reagieren. Gleichmäßiger Druck ist für Druckluftwerkzeuge, Zuführsysteme, Abblasen und Lackierpistolen wichtig.
Gleichmäßiger Betrieb und Komfort
Der Umrichter ermöglicht einen kontrollierten Anlauf und kann bei niedrigen Drehzahlen die Geräuschentwicklung verbessern. Der tatsächliche Lärm hängt aber ebenso von Gehäuse, Lüftern und Aufstellort ab.
Anpassung an schwankende Luftabnahme
Die regelbare Förderleistung erleichtert die Versorgung von Arbeitsplätzen, die zu verschiedenen Zeiten anlaufen. Dadurch lassen sich manche Verluste eines überdimensionierten Kompressors mit konstanter Drehzahl vermeiden.
Wo lohnt sich ein PM-Schraubenkompressor?
Besonders interessant ist die Technologie, wenn regelmäßig Druckluft benötigt wird und die Nachfrage innerhalb einer Schicht schwankt. Typische Einsatzgebiete sind:
- Produktionswerke und Montagelinien;
- Kfz- und Mechanikwerkstätten;
- Lackierereien und technische Servicebetriebe;
- Metall- und Holzverarbeitung;
- Lagerhäuser und Verpackungslinien;
- Instandhaltungsabteilungen.
In der Werkstatt versorgt Druckluft Schlagschrauber, Schleifer, Lackierpistolen und Blasgeräte. In der Fertigung betreibt sie Automaten oder mehrere Verbraucher gleichzeitig. Je stärker die Abnahme schwankt, desto sinnvoller ist die Prüfung eines geregelten Antriebs.
Ist ein ölfreier Kompressor eine Alternative?
Ölfreie Kompressoren werden gewählt, wenn ein Prozess besonders geringe Ölgehalte in der Druckluft verlangt, etwa bei bestimmten Anwendungen in Lebensmittel-, Pharma-, Elektronik- oder Medizintechnik. Sie sind keine direkte Alternative zur Motorart: PM beschreibt den Antrieb, ölfrei dagegen das Verdichtungsverfahren.
Ein ölgeschmierter Kompressor mit PM-Motor und geeigneter Druckluftaufbereitung kann viele industrielle Aufgaben erfüllen. Die erforderliche Reinheitsklasse muss gesondert nach Partikeln, Wasser und Öl festgelegt werden. Luftqualität, Förderleistung, Kosten und Service müssen gemeinsam betrachtet werden.
Wie wählt man den passenden Kompressor?
Zuerst sollten Luftverbrauch und die erforderliche effektive Liefermenge FAD beim Betriebsdruck gemessen werden. Die Auswahl allein anhand von Kilowatt oder Katalogpreis ist nicht sinnvoll. Vergleichen Sie auch Schraubenkompressoren mit Kältetrockner, wenn die Anlage trockene Druckluft braucht.
Klären Sie vor dem Kauf:
- erforderliche FAD-Liefermenge und Druck an den Verbrauchern;
- Zahl gleichzeitig betriebener Arbeitsplätze;
- Betriebsstunden pro Tag und Jahr;
- Bedarfsprofil: konstant, periodisch oder variabel;
- zulässigen Lärm und Lüftungsbedingungen;
- Service- und Druckluftqualitätsanforderungen.
Ein zu kleiner Kompressor hält den Druck möglicherweise nicht. Ein zu großes Gerät kostet mehr und läuft häufiger außerhalb eines günstigen Wirkungsgradbereichs. Auch Behälter, Druckverluste und künftige Produktionsanforderungen gehören zur Dimensionierung.
Wann rechnet sich ein PM-Motor besonders?
Das größte Einsparpotenzial besteht bei langen Laufzeiten und deutlichen Schwankungen des Luftverbrauchs. Dann kann die Regelung Betriebsphasen vermindern, in denen ein Kompressor mit konstanter Drehzahl seine Kapazität nicht vollständig nutzt.
Schwankt der Bedarf zwischen Schichten, Stationen und Prozessschritten, kann der Frequenzumrichter die Luftliefermenge anpassen. Bei nahezu gleichbleibender Volllast ist der VSD-Vorteil eventuell kleiner. Dann kann auch ein effizienter Kompressor mit konstanter Drehzahl wirtschaftlich sinnvoll sein.
Bei seltener, kurzer Nutzung amortisiert sich der Aufpreis für PM möglicherweise erst sehr spät. Vergleichen Sie Kaufpreis, Betriebsstunden, Stromtarif, Wirkungsgrade und tatsächliche Lastverteilung beider Varianten.
Wie berechnet man die Amortisation?
Ermitteln Sie zuerst die tatsächlich durchschnittlich aufgenommene elektrische Leistung und die jährlichen Betriebsstunden. Für eine überschlägige Berechnung gelten:
Jährliche Stromkosten = durchschnittliche elektrische Leistungsaufnahme (kW) × Betriebsstunden pro Jahr × Strompreis (EUR/kWh).
Jährliche Ersparnis = Energiekosten des Vergleichsgeräts − Energiekosten des PM-Geräts.
Einfache Amortisationsdauer = Mehrpreis bei der Anschaffung / jährliche Nettoersparnis.
Vereinfachtes Beispiel: Bei durchschnittlich 15 kW Leistungsaufnahme, 2080 Betriebsstunden und 1 EUR/kWh entstehen 31.200 EUR Stromkosten jährlich. Eine hypothetische Senkung um 20 % entspricht 6240 EUR, um 30 % entspricht sie 9360 EUR. Diese Werte sind keine garantierten PM-Einsparungen, sondern hängen von den gemessenen Daten und der Vergleichsmaschine ab.
Liegt der Aufpreis beispielsweise bei 12.000 EUR und die jährliche Nettoersparnis bei 6240 EUR, beträgt die einfache Amortisation rund 1,92 Jahre. In einer umfassenden Rechnung sind Wartungsunterschiede, Stillstände, Finanzierung und Strompreisänderungen zu berücksichtigen. Eine Motor-Nennleistung von 15 kW bedeutet nicht, dass ständig 15 kW aus dem Netz bezogen werden.
Was beeinflusst die Betriebskosten zusätzlich?
Ein effizienter Motor kann Verluste eines schlecht gewarteten Druckluftnetzes nicht ausgleichen. Die Kosten hängen ebenso von Leitungen, Betriebsdruck, Luftaufbereitung und Wartungsplan ab.
- Leckagen verlängern die Laufzeiten des Kompressors.
- Zu hoher Betriebsdruck erhöht den Energiebedarf ohne Nutzen.
- Ungeeignete Leitungen und Kupplungen erzeugen Druckverluste.
- Vernachlässigte Wartung erhöht Ausfallrisiko und Effizienzverluste.
- Verschlissene Filter und Abscheider verschlechtern Luftdurchsatz und -qualität.
Auch die Luftaufbereitung muss zum Bedarf passen. Informieren Sie sich über CORMAK Luft- und Ölfilter sowie Separatoren, prüfen Sie die Gerätekompatibilität und halten Sie Wechselintervalle ein. Am meisten bringt die Kombination aus richtiger Dimensionierung, Leckagebeseitigung und regelmäßigen Messungen.
Fazit
Ein PM-Motor im Schraubenkompressor lohnt sich besonders bei langen Laufzeiten und wechselndem Luftverbrauch. Dauermagnetmotor und Frequenzumrichter können die Luftlieferung dem momentanen Bedarf anpassen.
Mögliche Vorteile sind geringere Stromkosten, stabilerer Druck und flexible Regelung. Bei kurzen Laufzeiten oder fast konstanter Volllast kann der Mehrpreis weniger wirtschaftlich sein. Eine Entscheidung sollte auf Messungen und dem Vergleich aller Betriebskosten beruhen.
Prüfen Sie vor dem Kauf Förderleistung, Druck, Stunden, Reinheitsanforderungen, Wartung und Zustand des Druckluftnetzes. So wählen Sie einen Kompressor nach den tatsächlichen Anforderungen statt allein nach einem attraktiven Katalogwert.
