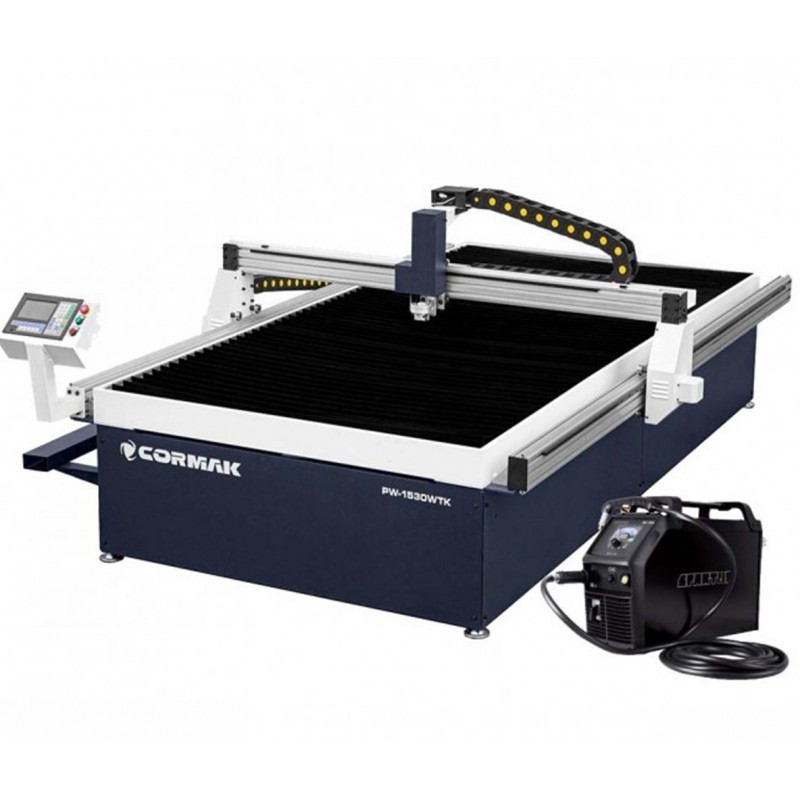

Plasmaschneiden mit THC – warum ist die Regelung der Brennerhöhe entscheidend für die Qualität?

Was ist THC bei einer CNC-Plasmaschneidmaschine?

THC ist ein Steuerungssystem für die Z-Achse, das die Brennerhöhe über dem Material während des Schneidvorgangs automatisch korrigiert. In vielen Systemen nutzt die Steuerung den Zusammenhang zwischen der Lichtbogenspannung und der Länge des Plasmabogens. Wenn sich der tatsächliche Abstand des Brenners zum Blech ändert, ändert sich auch die Lichtbogenspannung, und das System kann den Brenner entsprechend anheben oder absenken.

Das bedeutet jedoch nicht, dass jedes THC-System identisch funktioniert. Die Messmethode, die Korrekturalgorithmen, das Verhalten an Ecken, die Durchschneidungsverarbeitung und die Sicherheitsfunktionen hängen von der CNC-Steuerung, der Plasmaquelle, dem Brenner und der Maschinenkonfiguration ab. Die Parameter sollten stets in den Schneidetabellen und der Dokumentation des jeweiligen Systems überprüft werden.

Die wichtigste Aufgabe des THC ist es, die Schnitttiefe innerhalb der technologisch geforderten Grenzen zu halten. Dies trägt dazu bei, die richtige Lichtbogengeometrie, die Prozessstabilität und die Wiederholgenauigkeit der Werkstücke auf der gesamten Blechplatte zu gewährleisten.

THC und IHS – zwei verschiedene Stufen der Höhenkontrolle

In der Praxis werden die Begriffe THC und Materialoberflächenerkennung oft miteinander verwechselt, es handelt sich jedoch um getrennte Funktionen. THC ist in erster Linie für die Höhenkorrektur während des Schneidvorgangs zuständig. Die Ermittlung der Position der Blechoberfläche vor Beginn des Durchstichs erfolgt in der Regel durch IHS, also Initial Height Sensing.

IHS kann beispielsweise über einen Kontakt-Sensor, einen mechanischen Sensor oder ein anderes vom Hersteller vorgesehenes Messverfahren erfolgen. Nach der Erfassung der Oberfläche legt die Steuerung einen Bezugspunkt fest, hebt den Brenner auf die Durchstichhöhe an und wechselt nach dem Durchstich auf die eigentliche Schnitthöhe. Erst dann kann die THC-Regelung die laufende Abstandsanpassung übernehmen.

Die Trennung dieser Phasen ist wichtig. Die Durchstichhöhe, die Schnitt- und die Fahrhöhe sind nicht derselbe Parameter. Jeder dieser Werte sollte gemäß der technologischen Tabelle für das Material, dessen Dicke, die Stromstärke, die Gasart und die Verschleißteile ausgewählt werden.

Warum beeinflusst die Brennerhöhe die Schnittqualität?

Der Abstand des Brenners zum Material beeinflusst die Lichtbogenkonzentration, die Breite des Schnittspalts, den Kantenwinkel, die Menge an Schlacke oder Graten sowie die Qualität der Bohrungen. Die Brennerhöhe wirkt sich auch auf die Lebensdauer der Düse, der Elektrode und der Schutzhülle aus, insbesondere beim Durchschneiden und bei der Bearbeitung unebener Bleche.

Bei richtig gewählten Parametern lassen sich folgende Ergebnisse erzielen:

• eine gleichmäßigere Schnittspaltbreite;
• eine sauberere Schnittkante und weniger Schlacke;
• eine bessere Kontrolle der Kantenneigung;
• genauere Werkstückabmessungen unter Berücksichtigung der Spaltkompensation;
• ein geringeres Risiko eines Kontakts des Brenners mit dem Werkstück;
• besser vorhersehbarer Verschleiß der Verschleißteile.

THC allein kann eine korrekte Schnittgeschwindigkeit, die richtige Stromstärke, gute Verschleißteile, ein einwandfreies Gassystem oder eine stabile Tischmechanik nicht ersetzen. Es ist nur ein Element des gesamten technologischen Prozesses.

Was passiert, wenn der Brenner zu hoch eingestellt ist?

Wenn der Abstand des Brenners zum Werkstoff zu groß ist, wird der Lichtbogen weniger konzentriert. Dies kann die Energieübertragung in die Schnittzone beeinträchtigen und die Geometrie des Spalts verändern.

Typische Folgen eines zu hoch eingestellten Brenners sind:

• eine stärkere positive Kantenneigung;
• breiterer Schnittspalt;
• geringere Maßgenauigkeit der Werkstücke;
• eine Verschlechterung der Qualität kleiner Bohrungen;
• ein erhöhtes Risiko von Unterschnitten bei falsch gewählter Geschwindigkeit;
• mehr Nachbearbeitung nach dem Schneiden.

Es ist zu beachten, dass ähnliche Symptome auch auf eine verschlissene Düse, ungeeignetes Gas, eine zu geringe Geschwindigkeit oder eine falsch gewählte Durchflussmenge zurückzuführen sein können. Bei der Fehlerdiagnose sollte stets die Gesamtheit der Parameter berücksichtigt werden.

Was passiert, wenn der Brenner zu tief eingestellt ist?

Ein zu geringer Abstand erhöht das Risiko, dass der Brenner mit dem Werkstück, Spritzern oder verformtem Blech in Berührung kommt. Beim Durchschneiden ist die Gefahr besonders groß, da in der Schnittzone geschmolzenes Metall und intensive Spritzer entstehen.

Dies kann folgende Folgen haben:

• beschleunigter Verschleiß von Düse, Elektrode und Schutzhülse;
• Beschädigung des Brenners durch Kollision;
• ein instabiler Lichtbogen;
• Anbrennungen und vermehrter Grat;
• Ausfallzeiten aufgrund des Austauschs von Verschleißteilen;
• Beschädigung des Werkstücks oder Unterbrechung des Prozesses.

Die Höhe sollte gemäß den Empfehlungen des Herstellers der Plasmaquelle und des Verschleißteilsets eingestellt werden. Eine Änderung des Materials, der Dicke, der Geschwindigkeit oder der Stromstärke kann eine Anpassung der Einstellungen erforderlich machen.

Wie funktioniert das THC-System Schritt für Schritt?

1. Oberflächenerkennung: Das IHS-System ermittelt die Position des Blechs und den Bezugspunkt für die Z-Achse.
2. Einstellung der Durchbruchshöhe: Der Brenner hebt sich auf einen Wert an, der sicher genug ist, um den Lichtbogen zu zünden und die Auswirkungen von Spritzern zu begrenzen.
3. Durchschneiden des Materials: Nach Ablauf der eingestellten Durchschneidezeit wechselt die Steuerung zur nächsten Programmschritt.
4. Wechsel auf die Schneidhöhe: Der Brenner positioniert sich auf die Höhe, die für einen stabilen Lichtbogen erforderlich ist.
5. Regelung während des Schneidvorgangs: Die THC-Steuerung analysiert das Signal – meist die Lichtbogenspannung – und nimmt entsprechend den Systemeinstellungen Korrekturen in der Z-Achse vor.
6. Überfahrt und erneutes Durchschneiden: Der Brenner hebt sich auf die Überfahrthöhe an, um das Risiko eines Verhakens am Werkstück oder an ausgeschnittenen Teilen zu verringern.

Die genaue Abfolge kann je nach System variieren. Daher müssen Parameter wie Durchstoßhöhe, Durchstoßverzögerung, Schneidhöhe, Lichtbogenspannung, THC-Verzögerung und Überfahrhöhe den entsprechenden technologischen Daten entnommen werden.

Löcher, Ecken und Durchstanzen – wann erfordert THC besondere Aufmerksamkeit?

THC ist bei welligen Blechen sehr hilfreich, doch in bestimmten Abschnitten der Bahn kann seine Reaktion das Ergebnis verschlechtern. Dies gilt insbesondere für kleine Löcher, scharfe Ecken, kurze Lichtbögen sowie Bereiche, in denen die Maschine langsamer wird.

Wenn die Bewegungsgeschwindigkeit abnimmt, ändern sich die Kurvenbedingungen, und die Steuerung kann die Spannungsänderung fälschlicherweise als Höhenänderung interpretieren. Je nach System kommen dann Funktionen wie THC-Sperre, Ecksperre, Anti-Dive-Funktion oder vorübergehendes Einfrieren der Z-Achse zum Einsatz. Ihre Verwendung sollte im Einklang mit den Möglichkeiten der Steuerung und den Empfehlungen des Herstellers stehen.

Das Durchstechen ist ein separater Prozessschritt. Er wird in der Regel in einer größeren Höhe als der eigentliche Schnitt durchgeführt, um die Auswirkungen des geschmolzenen Metalls auf die Verschleißteile zu begrenzen. Nach dem Durchschneiden bewegt sich der Brenner auf die Schnitthöhe und beginnt erst dann mit der konturgenauen Regelung.

Einfluss der THC auf Schnittqualität und -kosten

Ein gut konfiguriertes Höhensteuerungssystem kann die Anzahl der nachbearbeitungsbedürftigen Werkstücke reduzieren und die Wiederholgenauigkeit der Produktion verbessern. Die Vorteile zeigen sich besonders deutlich bei größeren Blechen, dünnen, wellungsanfälligen Blechen, in der Serienfertigung und bei Werkstücken mit anspruchsvollen Konturen.

THC kann Folgendes unterstützen:

• einen geringeren Verschleiß von Verschleißteilen durch die Verringerung von falschen Abständen und Kollisionen;
• weniger zusätzliches Schleifen oder Entgraten;
• eine stabilere Qualität bei variabler Blechposition;
• eine bessere Auslastung der Arbeitszeit des Bedieners;
• weniger ungeplante Stillstände.

Der tatsächliche wirtschaftliche Effekt hängt von der Art der Produktion, der Qualität der Einstellungen, dem mechanischen Zustand der Maschine, den Schnittparametern und der Wartungsdisziplin ab. THC garantiert nicht automatisch eine perfekte Kante, trägt aber dazu bei, die dafür notwendigen Bedingungen aufrechtzuerhalten.

Wie wählt man ein THC-System aus und stellt es ein?

Bei der Auswahl des Systems sollten die Plasmaquelle, der Maschinenbrenner, die CNC-Steuerung, der Z-Achsen-Antrieb, die Art des Arbeitstisches und der geplante Materialbereich berücksichtigt werden. Die besten Ergebnisse liefert eine Komplettlösung, bei der alle Komponenten kompatibel sind und auf der Grundlage der technologischen Daten des Herstellers konfiguriert wurden.

Überprüfen Sie vor der Inbetriebnahme:

• ob das System über die richtige IHS-Methode für die verwendeten Bleche verfügt;
• ob die Plasmaquelle das richtige Lichtbogenspannungssignal für die CNC bereitstellt;
• ob der Z-Achsenantrieb reibungslos und ohne übermäßiges Spiel reagiert;
• ob die Einstellungen für Höhe, Geschwindigkeit und Stromstärke aus den aktuellen Schneidetabellen stammen;
• ob die Verschleißteile für den jeweiligen Prozess geeignet und nicht abgenutzt sind;
• ob das CAM-Programm Durchstiche, Überfahrten, Ecken und kleine Löcher berücksichtigt;
• ob die Bediener über ein Verfahren zur Qualitätskontrolle des ersten Werkstücks verfügen.

Schneiden ohne Höhenkontrolle und mit THC – Vergleich

Die häufigsten Anzeichen für eine falsch eingestellte Brennerhöhe

Wenn die Schnittqualität von Werkstück zu Werkstück schwankt oder an verschiedenen Stellen des Blechs nachlässt, lohnt es sich, nicht nur die Brennerhöhe, sondern den gesamten Prozess zu überprüfen.

• große Mengen an Schlacke oder Graten;
• unebene oder schwankende Kantenneigung;
• zu breiter oder unregelmäßiger Schnittspalt;
• Probleme beim Durchschneiden;
• schneller Verschleiß von Düsen und Elektroden;
• Aufprallen des Brenners auf das Blech oder die ausgeschnittenen Teile;
• Wellenbildung in der Z-Achse oder übermäßige Bewegungen des Brenners in den Ecken.

Überprüfen Sie vor der Änderung der THC-Parameter den Zustand der Verschleißteile, die Masse und die Leitungen, den Druck und die Qualität des Gases, die Schnittgeschwindigkeit, die CAM-Einstellungen, den mechanischen Zustand des Tisches und die Ebenheit des Materials. Wartungsarbeiten an elektrischen Anlagen und der Plasmaquelle sollten von befugten Personen gemäß der Anleitung des Herstellers durchgeführt werden.

FAQ – Häufig gestellte Fragen

Ist THC bei jeder CNC-Plasmaschneidemaschine erforderlich?

Nicht jede einfache Anwendung erfordert eine ausgefeilte Höhensteuerung, aber bei der Serienfertigung, bei größeren Blechen, dünnem Blech und der Anforderung an wiederholbare Qualität ist THC ein sehr wertvoller Bestandteil der Anlage.

Erkennt das THC die Blechoberfläche selbstständig?

Meistens erfolgt die Oberflächenerkennung in einem separaten IHS-Schritt. THC ist in erster Linie für die Höhenregelung während des Schneidvorgangs zuständig. Die konkrete Architektur hängt vom verwendeten System ab.

Verbessert das THC die Qualität kleiner Löcher?

Es kann dazu beitragen, die richtige Höhe auf geraden Abschnitten aufrechtzuerhalten, doch bei kleinen Löchern und kurzen Bögen muss die Reaktion des THC möglicherweise eingeschränkt oder vorübergehend deaktiviert werden. Entscheidend sind zudem die Geschwindigkeit, die Schnitthöhe, die Qualität der Teile und die CAM-Strategie.

Warum hebt oder senkt sich der Brenner in Ecken?

In einer Ecke verlangsamt die Maschine in der Regel ihre Geschwindigkeit, was die Lichtbogenspannung verändern kann. Wenn das THC diese Änderung als Höhenunterschied interpretiert, kann es die Z-Achse unnötig korrigieren. Hier können die Funktionen „Eckensperre“ oder „Anti-Dive“ hilfreich sein, sofern sie in der jeweiligen Steuerung verfügbar sind.

Zusammenfassung

Das THC ist eines der wichtigsten Systeme einer CNC-Plasmaschneidmaschine, da es dabei hilft, während des Schneidvorgangs die richtige Brennerhöhe über dem Material aufrechtzuerhalten. In Verbindung mit einem korrekten IHS, aktuellen Schneidtabellen, einwandfreien Verschleißteilen und einem gut vorbereiteten CAM-Programm trägt es zur Prozessstabilität und zur Kantenqualität bei.

Die besten Ergebnisse erzielt man, wenn man die Höhenregelung als Teil des Gesamtprozesses betrachtet: von der Ebenheit des Materials und der Einstellung des Durchstichs über die Schnittgeschwindigkeit bis hin zur Strategie für Ecken und Löcher. Ein so konfiguriertes CNC-Plasmaschneidsystem kann Nacharbeiten, den Verschleiß von Verschleißteilen und das Risiko ungeplanter Ausfallzeiten reduzieren.
