Die Erweiterung der Druckluftanlage um einen zusätzlichen Speicher kann die verfügbare Luftmenge erhöhen, kurzfristige Druckschwankungen verringern und den Betrieb von Druckluftwerkzeugen erleichtern. Sie erhöht jedoch nicht die tatsächliche Leistung des Kompressors, d. h. die Luftmenge, die dieser kontinuierlich liefern kann.
Die Erweiterung der Druckluftanlage um einen Zusatztank kann die verfügbare Luftmenge erhöhen, kurzfristige Druckschwankungen verringern und den Betrieb von Druckluftwerkzeugen erleichtern. Die tatsächliche Leistung des Kompressors, also die Luftmenge, die er kontinuierlich liefern kann, wird dadurch jedoch nicht erhöht.
In diesem Leitfaden erklären wir, welche Vorteile ein Zusatztank bietet, wie man die Komponenten auswählt und wie man den Ausbau sicher plant. Da Druckluftbehälter unter Druck stehen, sollten Auswahl, Montage und Abnahme der Anlage einem kompetenten Fachbetrieb gemäß den Herstellerangaben und den am Einsatzort geltenden Anforderungen anvertraut werden.
Was bringt ein zusätzlicher Behälter für den Kompressor?

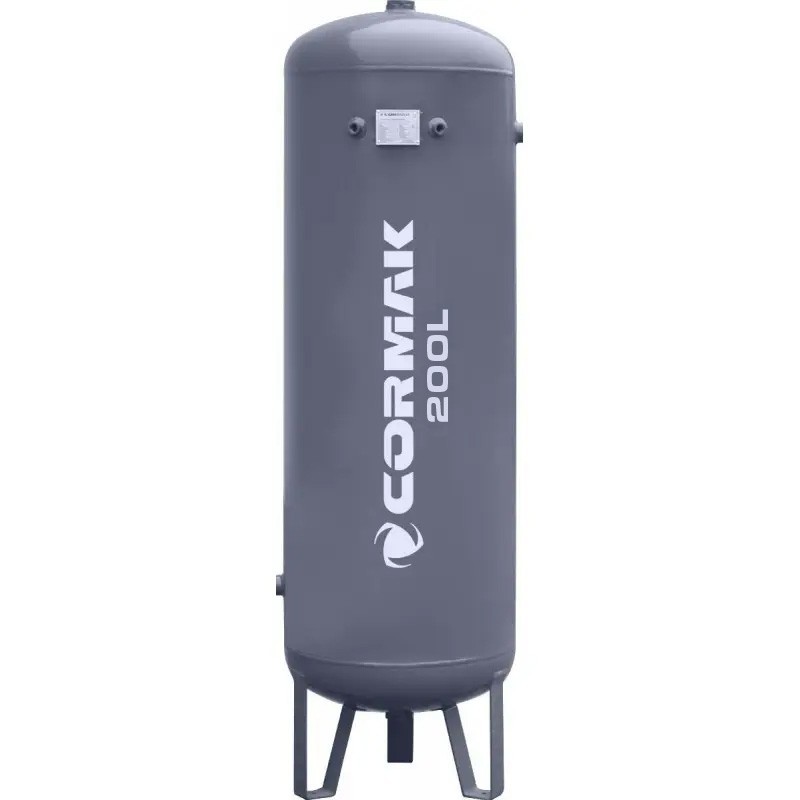

Ein Zusatztank dient als Speicher für Druckluft. Bei einem vorübergehenden Anstieg des Verbrauchs können die Verbraucher auf die in der gesamten Anlage gespeicherte Luft zurückgreifen. Dies trägt dazu bei, kurze Druckabfälle zu begrenzen, insbesondere wenn Werkzeuge im Taktbetrieb arbeiten.
- größerer Druckluftvorrat;
- stabilerer Druck bei vorübergehenden Verbrauchsspitzen;
- selteneres Einschalten des Kompressors in Anlagen mit unregelmäßigem Bedarf;
- mehr Zeit für die Kondensatableitung und die teilweise Kühlung der Luft;
- bessere Organisation der Versorgung von Werkzeugen, die intermittierend eingesetzt werden.
Eine solche Lösung kann bei der Arbeit mit Druckluftschraubern, Lackierpistolen, Montagestationen oder Reifenfüllsystemen nützlich sein. Das Endergebnis hängt jedoch von der Leistung des Kompressors, dem Durchmesser der Leitungen, der Länge der Anlage, der Filterung und dem tatsächlichen Luftverbrauchsprofil ab.
Was löst ein zusätzlicher Speicher nicht?
Ein größeres Tankvolumen erhöht nicht die effektive Leistung des Kompressors. Wenn die Werkzeuge ständig mehr Luft verbrauchen, als der Kompressor liefern kann, verlängert ein Zusatztank lediglich die Zeit bis zum Auftreten eines Druckabfalls.
Bei einem anhaltenden Druckluftmangel lohnt es sich, das gesamte System zu analysieren: die Leistung des Kompressors, den Betriebsdruck, Undichtigkeiten, die Filterqualität, die Trocknung, die Rohrquerschnitte und die Art des Luftverbrauchs. In der Praxis kann ein Kompressor mit höherer Leistung oder eine Optimierung der Verbraucher erforderlich sein.
Wie wählt man einen Druckbehälter aus?
Die Auswahl sollte auf der Grundlage einer von einer kompetenten Person durchgeführten Anlagenanalyse erfolgen. Dabei spielen nicht nur das Fassungsvermögen, sondern auch die Sicherheit, die Betriebsbedingungen und die Kompatibilität des gesamten Systems eine Rolle.
Kapazität des Druckbehälters
Ein größeres Fassungsvermögen bietet einen größeren Luftpuffer, bedeutet aber auch ein höheres Gewicht sowie höhere Anforderungen an Platzbedarf, Entwässerung und Wartung. Das Fassungsvermögen sollte an das Verbrauchsprofil angepasst werden und nicht ausschließlich an die Motorleistung des Kompressors.
Zulässiger Druck
Der maximal zulässige Druck des Behälters, der Leitungen und der Armaturen muss den vorgesehenen Betriebsparametern entsprechen. Die von den Herstellern der einzelnen Anlagenteile angegebenen Grenzwerte dürfen nicht überschritten werden.
Dokumentation und Konformität
Für die Anlage sind Behälter, Leitungen und Armaturen zu verwenden, die für den Betrieb mit Druckluft ausgelegt sind. Es empfiehlt sich, die Dokumentation, die Nennwerte und die Bedienungsanleitungen der Geräte aufzubewahren. Je nach Parametern und Verwendungszweck kann der Behälter den Anforderungen der technischen Überwachung oder anderen lokalen Vorschriften unterliegen.
Betriebsbedingungen
Temperatur, Luftfeuchtigkeit, Korrosionsgefahr, Belüftung, Wartungszugang und eine stabile Aufstellung sind zu berücksichtigen. Der Behälter sollte vor mechanischen Beschädigungen sowie vor Stößen durch Gabelstapler oder Fahrzeuge geschützt werden.
Parallel- oder Reihenschaltung?
Bei der Erweiterung einer Anlage wird meist eine Parallelschaltung verwendet, bei der beide Behälter über eine gemeinsame Zuleitung gespeist werden. Dies erleichtert die Nutzung der gesamten Speicherkapazität und kann unnötige Strömungswiderstände verringern.
Parallelschaltung
- Beide Behälter sind an eine gemeinsame Versorgungsleitung angeschlossen;
- Druckluft steht aus dem gesamten Systemvolumen zur Verfügung;
- ein Speicher lässt sich für Wartungsarbeiten leichter abschalten;
- Leitungsdurchmesser und Armaturen werden entsprechend dem erforderlichen Durchfluss ausgewählt.
Reihenschaltung
Eine Reihenschaltung kann zusätzlichen Widerstand verursachen und den Kondensatablauf erschweren. Sie sollte nur dann verwendet werden, wenn dies aus dem technischen Konzept resultiert und nicht aus einer zufälligen Verlegung der Leitungen.
Wie plant man die Montage sicher?
Der Ausbau einer Druckleitung sollte nicht als einfache „Do-it-yourself“-Aufgabe betrachtet werden. Eine sichere Montage wird von einem qualifizierten Installateur auf der Grundlage der technischen Dokumentation und der geltenden Anforderungen durchgeführt.
- Beurteilung der bestehenden Anlage: Überprüfung der Parameter des Kompressors, des vorhandenen Speichers, der Verbraucher und der Leitungen.
- Auswahl der Komponenten: Überprüfung des zulässigen Drucks, der Werkstoffe, der Durchmesser sowie der Kompatibilität der Armaturen.
- Vorbereitung des Aufstellungsortes: stabile Aufstellung des Behälters, Schutz vor Stößen und Zugang für Wartungsarbeiten.
- Montage der Armaturen: Einbau von Absperrventilen, Entwässerungsvorrichtungen und Sicherheitsvorrichtungen gemäß der Planung.
- Prüfung und Inbetriebnahme: Dichtheitsprüfung, Funktionsprüfung des Systems und Überprüfung der Dokumentation gemäß den Herstelleranweisungen.
Vor Beginn der Arbeiten muss die Anlage von der Stromversorgung getrennt, vollständig druckentlastet und gegen unbeabsichtigtes Einschalten gesichert werden. Das Schweißen, Bohren oder Verändern des Behälters sowie Eingriffe in die Sicherheitsventile sind untersagt.
Anlagenkomponenten
Die genaue Konfiguration hängt vom Projekt ab, doch eine typische Anlage kann Folgendes umfassen:
- einen auf die Anlage abgestimmten Druckbehälter;
- Leitungen oder Rohrleitungen mit geeignetem Querschnitt und zulässigem Druck;
- Absperrventile zur Isolierung des Behälters;
- Rückschlagventile, sofern diese gemäß dem Fließschema erforderlich sind;
- für das System geeignete Manometer oder Drucksensoren;
- Sicherheitsventile, die auf die Parameter des Behälters abgestimmt sind;
- ein manueller oder automatischer Kondensatablass;
- Filter, Abscheider und Trocknungsvorrichtungen, die auf die erforderliche Luftqualität abgestimmt sind.
Die Komponenten sollten nicht ausschließlich nach dem Gewindedurchmesser ausgewählt werden. Auch Material, zulässiger Druck, Temperatur, Durchfluss und Kompatibilität mit dem gesamten System spielen eine Rolle.
Die häufigsten Fehler beim Ausbau einer Druckluftanlage
- Zu kleiner Leitungsquerschnitt: Dies kann zu erhöhten Druckverlusten führen und den Durchfluss einschränken.
- Komponenten mit inkompatiblen Parametern: Jedes Element muss für den Druck und die Betriebsbedingungen geeignet sein.
- Fehlende effektive Kondensatableitung: Dies erhöht das Korrosionsrisiko und verschlechtert die Luftqualität.
- Vernachlässigung der Dichtheitsprüfung: Leckagen verursachen Energieverluste und verringern die Leistungsfähigkeit des Systems.
- Den Speicher als Ersatz für einen zu kleinen Kompressor betrachten: Ein Luftspeicher kann die erforderliche Dauerleistung nicht ersetzen.
- Eingriffe in Sicherheitskomponenten: Sicherheitsventile dürfen nicht blockiert, versehentlich verstellt oder durch ungeeignete Teile ersetzt werden.
Sicherheit und Betrieb
Druckluftbehälter stehen unter Druck. Sie erfordern eine regelmäßige Kondensatableitung, eine Überprüfung des technischen Zustands sowie Schutz vor Korrosion und mechanischen Beschädigungen.
- Überschreiten Sie den zulässigen Druck keiner Komponente;
- Halten Sie die Sicherheitsventile zugänglich und funktionsfähig;
- Überprüfen Sie die Behälter regelmäßig auf Korrosion, Beschädigungen und Undichtigkeiten;
- Leiten Sie das Kondensat gemäß der Betriebsanleitung des Geräts ab;
- Führen Sie die für den Einsatzort vorgeschriebenen Inspektionen durch und dokumentieren Sie diese;
- Schalten Sie vor Wartungsarbeiten die Stromversorgung ab, lassen Sie den Druck ab und sichern Sie das System gegen ein versehentliches Wiedereinschalten.
Zusatzbehälter vs. größerer Kompressor – ein Vergleich
| Kriterium | Zusatzbehälter | Kompressor mit höherer Leistung |
|---|---|---|
| Hauptfunktion | Erhöht das Luftvorratsvolumen | Erhöht die Fähigkeit zur kontinuierlichen Luftzufuhr |
| Optimale Anwendung | Kurze, schwankende Verbrauchsspitzen | Konstanter oder lang anhaltender hoher Bedarf |
| Auswirkungen auf die Leistung | Erhöht die effektive Leistung des Kompressors nicht | Kann bei richtiger Auslegung den verfügbaren Durchfluss erhöhen |
| Anforderungen | Sichere Auslegung, geeignete Armaturen und Abnahme | Auslegung entsprechend dem Verbrauchsprofil, der Anlage und der Luftqualität |
Zusammenfassung
Ein zusätzlicher Speicher kann den Druckluftvorrat erhöhen und die Stabilität bei kurzfristigen Schwankungen des Verbrauchs verbessern. Er kann jedoch einen Kompressor mit ausreichender Leistung nicht ersetzen, wenn der Bedarf dauerhaft hoch ist.
Entscheidend sind: aufeinander abgestimmte Geräteparameter, geeignete Leitungsdurchmesser, eine effektive Kondensatableitung, Sicherheitsvorrichtungen sowie eine fachgerechte Montage durch kompetentes Personal. Eine gut geplante Anlage arbeitet stabiler, sicherer und berechenbarer.
